晾衣架的制作方法

本实用新型涉及生活用品技术领域，尤其涉及一种晾衣架。

背景技术：

晾衣架是人们日常生活中必不可少的生活用品之一，它给我们的生活带来方便的同时，也可以让衣物快速晾干。现有的晾衣架如图1所示，一般包括挂钩1和架体2，使用时，将需要晾晒的衣服撑在架体2上，然后将挂钩1挂在晾衣绳上来晾晒衣服。当遇到大风天气时，晾衣架很容易被风吹走，进而带着衣服一起被吹落地面。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足，提供一种晾衣架，防止风吹落。

为解决上述技术问题，本实用新型的技术方案为：提供一种晾衣架，包括挂钩和架体，所述挂钩内铰接有用于将所述挂钩封闭起来的的挡板，所述挡板与所述挂钩之间可拆卸连接有弹簧，所述挂钩与所述架体可拆卸连接，所述挂钩的底部固定有副钩，所述副钩内铰接有用于将所述副钩封闭起来的的挡板，所述挡板与所述副钩之间可拆卸连接有弹簧，所述架体的顶部固定有用于悬挂所述架体的圆环，所述弹簧为扭簧。

优选的，所述架体包括架臂和横杆，所述架臂的顶部设有防滑装置。

优选的，所述架臂的内部设置有磁性部件，所述架臂外侧的上表面设有与内部磁性部件磁极相反的磁性部件。

优选的，所述横杆两端的下方分别固定有倒钩。

本实用新型实施例提供的技术方案可以包含以下有益效果：

本实用新型提供一种晾衣架，包括挂钩和架体，所述挂钩内铰接有用于将所述挂钩封闭起来的的挡板，所述挡板与所述挂钩之间可拆卸连接有弹簧，所述挂钩与所述架体可拆卸连接，所述挂钩的底部固定有副钩，所述副钩内铰接有用于将所述副钩封闭起来的的挡板，所述挡板与所述副钩之间可拆卸连接有弹簧，所述架体的顶部固定有用于悬挂所述架体的圆环，所述弹簧为扭簧。本实用新型在挂钩内设置挡板和弹簧，晾衣服时按住挡板，使其向挂钩内部运动，将挂钩敞开一个开口挂入晾衣绳内，松开挡板时，挡板在弹簧的拉力作用下回到初始位置，重新将挂钩封闭，封闭后的挂钩不会从晾衣绳上脱落，防止大风天气时晾衣架连通晾晒的衣服从晾衣绳脱落，且所述挂钩与所述架体可拆卸连接，晾晒不同大小的衣服时，可以更换不同大小的架体，使用方便。

附图说明

为了更清楚的说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单介绍，显而易见的，对于本领域技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是现有技术中晾衣架的结构示意图。

图2是本实用新型实施例提供的第一种晾衣架的结构示意图。

图3是本实用新型实施例提供的第二种晾衣架的结构示意图。

图中：挂钩1、架体2、架臂21、横杆22、挡板3、弹簧4、副钩5、圆环6、防滑装置7、倒钩8。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型中的技术方案,下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型的保护范围。

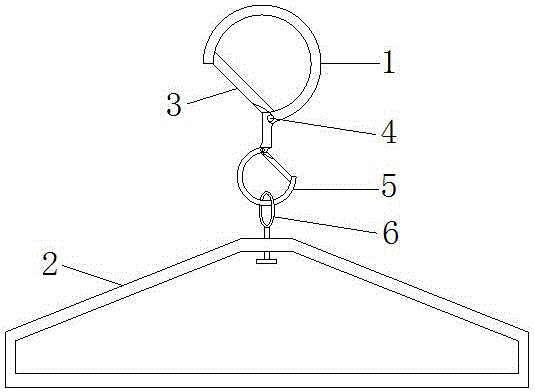

请参考图2，所示为本实用新型实施例提供的第一种晾衣架的结构示意图。

由图2可知，所述晾衣架包括挂钩1和架体2，所述挂钩1内铰接有用于将所述挂钩1封闭起来的挡板3，所述挡板3与所述挂钩1之间可拆卸连接有弹簧4，所述弹簧4为扭簧。

本实施例中，所述挡板3通过铰接轴与所述挂钩1连接，还可以通过其他铰接连接件连接，比如合页等，所述弹簧4为扭簧，未使用状态时，所述弹簧4处于自然状态或者扭转状态，此时，所述挡板3刚好将所述挂钩1封闭起来，当需要晾晒衣服时，将衣服晾在所述架体1上，然后用手按住所述挡板3，使所述挡板向所述挂钩1的内部运动，使所述挂钩1开口，以将所述挂钩1挂于晾衣绳上，此时所述弹簧4进一步扭转，将挂钩1晾于晾衣绳上后，松开所述挡板3，挡板3在弹簧的恢复力作用下被弹回，重新回到初始位置使得挂钩1重新封闭起来，防止晾衣架从晾衣绳上脱落。

进一步，所述挂钩1与所述架体2可拆卸连接，即所述架体2可从挂钩1上拆下并更换，当需要晾晒的衣服较沉时，比如冬季的棉衣等，可以选择用粗一点或者牢固一点的架体1，或者当需要晾晒的衣服较轻时，比如夏季的T恤衫等，可以选择用轻一点的、承重没那么大的架体2，还可以根据需要晾晒的衣服的码数大小来选择使用不同宽度的架体2等，更加衣服的尺码、重量等可选用不同的架体2与所述挂钩配合，使用方便。

具体的，如图2中所示，所述挂钩1的底部固定有副钩5，所述副钩5内铰接有用于将所述副钩5封闭起来的的挡板3，所述挡板3与所述副钩5之间可拆卸连接有弹簧4，所述架体2的顶部固定有用于悬挂所述架体2的圆环6，所述弹簧4为压簧或扭簧。

本实施例中，所述挂钩1的底部固定有副钩5，所述副钩5可以锁紧，其锁紧方式与所述挂钩1的锁紧方式相同，防止所述架体2从所述副钩5上脱落；所述架体2的顶部设置有通孔，所述圆环6的底部固定有连接杆，所述连接杆穿过所述通孔，且所述连接杆的底部固定有直径大于所述通孔的限位块，防止所述连接杆从所述通孔内脱落，所述连接杆的外径略小于所述通孔的直径，以使所述连接杆能够从所述通孔内转动，进而使所述架体2能够以所述通孔为中心旋转，从而使所述架体2可以带着需要晾晒的衣服旋转，当遇到大风天气时，所述架体2可以在风力的作用下旋转，防止架体2因无法旋转而发生扭转甚至断裂。

请参考图3，所示为本实用新型实施例提供的第二种晾衣架的结构示意图。

由图3可知，所述架体2包括架臂21和横杆22，所述架臂21的顶部设有防滑装置7，以防止需要晾晒的衣服从所述架体2上脱落。

本实施例中，所述防滑装置7可以是固定于所述架臂21顶部的磨砂板，还可以时直接在所述架臂21顶部设置的防滑纹路或者防滑凸起等，本实施例不作具体限制。

进一步，所述架臂21的内部设置有磁性部件，所述架臂21外侧的上表面设有与内部磁性部件磁极相反的磁性部件。

本实施例中，所述架臂21的内部固定有磁性块，所述架臂21外侧的上表面上的磁性部件在内部磁性部件的吸引力作用下直接固定于外表面上，而不需要多余的固定装置，当需要晾晒衣服时，将架臂21外表面的磁性快取下，将衣服防止于架臂21上，然后将取下的磁性快放回原处即可，由于架臂21的内部与外表面的磁性快的磁极相反，遵循同性相斥、异性相吸的原理，内部和外部的磁性快会相互吸引，产生一定的吸力，从而将位于所述内部和外部磁性快之间的衣服固定住，防止衣服从架臂21上滑落。

进一步，所述横杆22两端的下方分别固定有倒钩8。所述倒钩8上可以挂放一些较小的衣服，比如吊带、内衣等，同时，所述架臂21上可以放置较大的衣服，比如外套、T恤衫等，架臂21和倒钩8可以配合同时晾晒多件衣服，可以使用较少的晾衣架晾晒较多的衣服，当需要晾晒的衣服较多，而晾衣架不够每件衣服一个时可以使用，且结构简单，使用方便。

以上所述仅是本实用新型的具体实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
