带火钳的扫帚的制作方法

本实用新型涉及清洁用扫帚，尤其是能拆卸且将火钳组合其中的扫帚。

背景技术：

扫帚是人们日常生活中最常用的清洁工具之一。现有的扫帚多由把杆和把头组成，结构简单，使用方便，但不足的是，占用空间大，携带不方便，且不便于摆放。特别是，公共场所打扫卫生，清扫狭缝的烟头等细小垃圾，单纯使用扫帚，难以将烟头等细小垃圾清理出来，需要携带火钳，将烟头等细小垃圾夹出来。但携带火钳清扫垃圾，又很不方便。

技术实现要素：

为便于携带火钳时打扫卫生, 本实用新型提供一种带火钳的扫帚，在打扫卫生时需火钳时，很方便能将火钳取出使用。

本实用新型解决其技术问题所采用的技术方案是：带火钳的扫帚包括扫帚头、连杆、连杆接头和火钳，其中，连杆为中空结构，连杆上端内表面有内螺纹，连杆上端外表面套接有一软套，连杆下端外表面有螺纹；连杆接头是中空的，连杆接头内表面有内螺纹，该内螺纹与连杆下端外表面的螺纹相匹配；连杆通过连杆接头与扫帚头连接一起；火钳包括手把、旋头和钳杆，两钳杆通过旋头连接起来；两钳杆上端分别套接有一火钳手把，两手把之间安装一弹簧；两手把未受力，两手把张开呈一定夹角；用力握住两手把，两手把可合拢，合拢在一起时下端呈圆柱形，合在一起的手把下端外表面有完整的螺纹，该螺纹与连杆上端的内螺纹相匹配。

手握火钳两手把，将火钳钳杆插入中空的连杆中，旋转火钳，即可把火钳放入扫帚连杆里；使用时，反方向旋转火钳，即可将火钳抽出。

本实用新型的有益效果是，将火钳安放在扫帚连杆里，在打扫卫生时火钳不占用人手，使用时抽出火钳方便。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

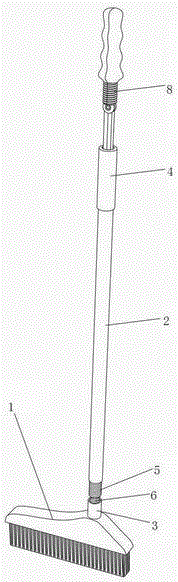

图2是本实用新型使用状态示意图。

图1中，1.扫帚头，2.连杆，3.连杆接头，4.软套，5.下端螺纹，6.下端内螺纹，7.上端内螺纹，8.火钳，81.钳杆，82.旋头，83.上端螺纹，84.弹簧，85.手把。

图2中，1.扫帚头，2.连杆，3.连杆接头，4.软套，5.下端螺纹，6.下端内螺纹，8.火钳。

具体实施方式

在图1中，连杆为中空结构，连杆通过下端螺纹和连杆接头上的下端内螺纹与扫帚头连在一起；软套套接在连杆上端；火钳两钳杆通过旋头连接在一起；钳杆上端分别套接有一火钳手把，两手把之间安装一弹簧；两手把未受力，两手把张开呈一定夹角；用力握住两手把，两手把可合拢，合拢在一起时下端呈圆柱形，合在一起的手把下端外表面有完整的螺纹，该螺纹与连杆上端的内螺纹相匹配；手握火钳两手把，将火钳钳杆插入中空的连杆中，旋转火钳，即可把火钳放入扫帚里；使用时，反方向旋转火钳，即可将火钳抽出。
