货物存放架的制作方法

本实用新型涉及物流管理相关技术领域，具体地，涉及货物存放架。

背景技术：

近年来，随着电子商务的飞速发展，各个电商的订单量日益剧增。随之而来的是各配送站自提点的自提货物的增加，目前小区、商场、街道的电商自提点随处可见，由于电商的销售量巨大，自提不产生配送费用，客户也可根据自己的时间来选择取货时间，所以自提站点的自提订单量也非常大，并且自提点的空间有限，合理摆放自提订单的任务越来越重。每当有客户上门领取自提订单货物时，相关人员都会花费较长时间去查找货物，从一大堆货物中翻找。另外自提点的货物随意无序摆放也是导致这个问题产生的另一原因。导致客户等待了较长时间，客户体验较差。如果有办法对这种情况加以控制，能提高员工工作效率，减少客户等待时间，必将提升客户体验，从而产生巨大的经济效益，增加自提数量。

目前现有技术方案是按订单尾号分区放到自提架上，等用户上门取件根据订单尾号对用的所属区域进行查找，有些大件无法放置到货架上，就随意一堆摆放等待取货。

由于货架空间有限按订单尾号划分的区域太小，并且可放置的货物较少，相关区域货物容易弄混，大件等商品随意无序摆放。导致上门自提货物时，查找订单所花费的时间比较多。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种货物存放架，以解决现有技术中的技术问题。

本实用新型提供的货物存放架，包括主体架和伸缩架，所述伸缩架可伸缩的连接到所述主体架上，在所述主体架和伸缩架上设置有多个隔板，所述多个隔板和所述主体架及伸缩架组成多个储物格，所述隔板设置有一个或多个定位标签，用于存放货物时对货物进行定位。

优选地，所述定位标签上设置有提示器和识别码。

优选地，所述提示器包括灯光提示模块和/或声音提示模块。

优选地，所述识别码为二维码或条形码。

优选地，所述定位标签设计成所述储物格的隔板，所述隔板可以将一个所述储物格分隔成多个。

优选地，所述定位标签可以直接固定到货物上。

优选地，存取货物时需要：

读取货物信息定位标签；

将货物与定位标签放置在一起；

读取所述定位标签信息；

将货物信息与所述定位标签信息关联，并录入货物定位数据库；

取货物时输入货物相关信息；

在货物定位数据库中查询到对应的所述定位标签；

所述定位标签提示货物所在的位置。

优选地，读取的货物信息与现有货物信息相同，相应的所述定位标签会提示，然后将信息相同的货物放在一起并与同一个所述定位标签信息关联。

优选地，读取的货物信息包括收货地址信息、收货人信息、货物大小或货物种类。

利用本实用新型提供的货物存放架，对自取点的货物进行管理，可以通过定位标签对货物的快速精确的定位，方便客户取件。另外，该管理系统还能够根据货物信息，自动识别收货地址或收货人相同的货物，并将收货信息相同的货物与同一个定位标签关联，从而，使一个客户有多个货物时，可以通过任一货物的收货信息，一次性精确的找到所有待取货物，方便快捷。进一步地，利用本实用新型提供的货物存放架在货物较多时能够提供较多的储物格，货物较少时货物存放架又不会占用太多空间。

附图说明

通过以下参照附图对本实用新型实施例的描述，本实用新型的上述以及其他目的、特征和优点将更为清楚，在附图中：

图1为本实用新型货物存放架管理货物方法流程图；

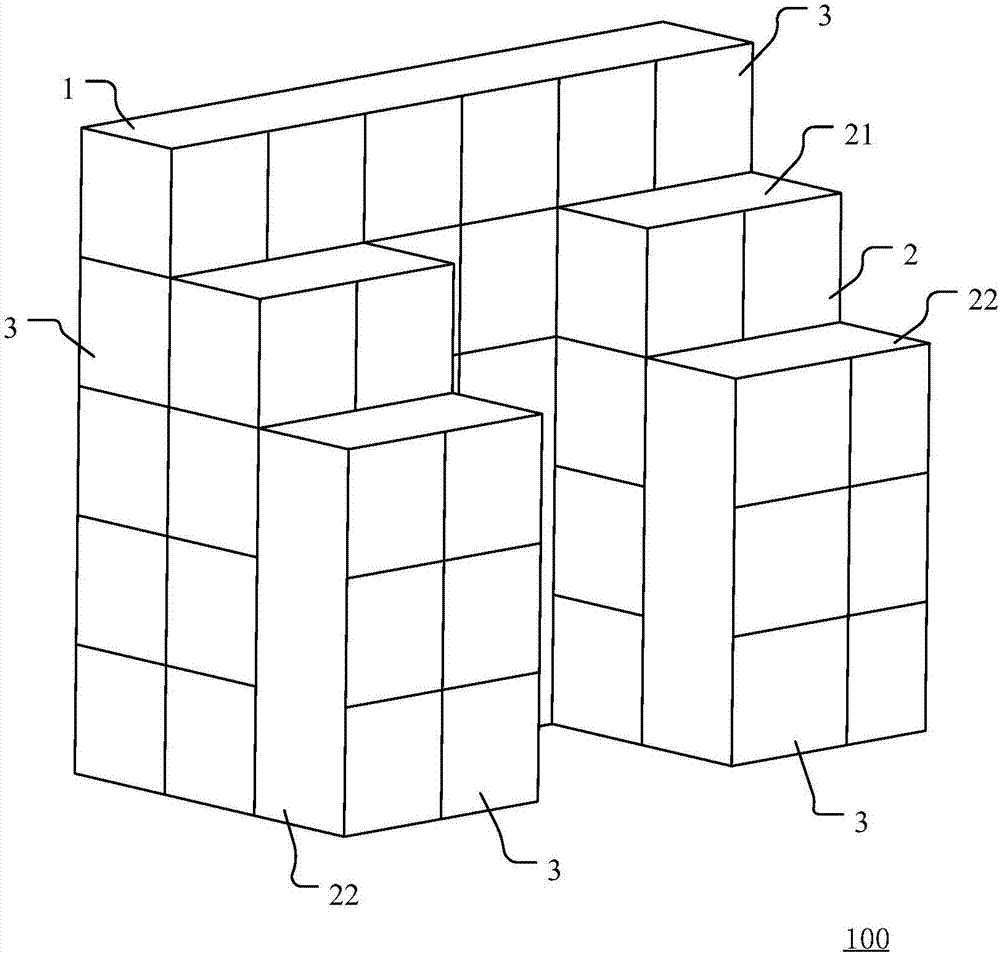

图2为本实用新型提供的货物存放架的结构示意图。

图3为定位标签结构示意图；

图4为货物存放架上储物格分布示意图；

图5为货物管理系统结构示意图。

具体实施方式

以下将参照附图更详细地描述本实用新型的各种实施例。在各个附图中，相同的元件采用相同或类似的附图标记来表示。为了清楚起见，附图中的各个部分没有按比例绘制。

本实用新型提供的货物存放架，用于存放货物及对货物进行管理，以方便客户取件，以下以货物自取点为例说明本实用新型的优选实施例。

如图1所示，本实用新型实施例提供的货物存放架对货物进行管理的方法包括以下多个步骤。

在步骤S101中，搭建货物存放架。

在步骤S102中，货物到达自取点。例如，货物可以包装在塑料袋、纸袋或纸箱中。在货物的外包装上粘附有订单，其中不仅记载了发货人和收货人的相关信息，而且包括订单号，用于识别货物本身。该订单号例如是印制在订单上的条形码、二维码，或者类似的图案。在替代的实施例中，订单号可以由射频识别标签来替代。由于不同货物的订单号通常是不相同的，因此可以将订单号作为货物的标识。

在步骤S103中，读取货物的信息。如果订单号是条形码之类的图案，可以采用扫描装置扫描出图案中记载的信息。如果订单号是存储有数字内容的射频识别标签，可以采用读取装置读取射频识别标签中记载的信息。

在步骤S104中，将货物摆放至货架。将读取完信息的货物按照其体积或重量放在货物架上的合适位置，例如，将体积小、质量轻移动方便的货物放在货物架较上层的位置，体积、质量较大的货物放在货物架的下层方便取货。或者，体积或质量过大，不方便放置在货物架上的货物单独放置在其他存货区域。

在优选地实施方式中包括步骤S105和S106，

在步骤S105中，查询同类货物的订单。读取到的货物信息会在货物定位数据库内与现存货物信息比对，当两个货物信息中的收货信息、货物大小或货物种类等任意一种或多种信息相同时被认定为同类货物。

在步骤S106中，定位标签提示。当货物定位数据库将新到货物与某件现存货物认定为同类货物时，与现存货物信息关联的定位标签会提示现存货物位置。

步骤S106之后再进行步骤S104，将货物摆放至隔板。在该步骤中，将新到货物放置现存货物中的同类货物存放处。

在步骤107中，读取定位标签。将货物放置好后，读取对应的定位标签的信息，定位标签上设置有条形码或二维码等图案识别码，扫描识别码即可获取定位标签信息。

在步骤S108中，将货物与定位标签关联。在货物定位数据库中将货物信息与对应的定位标签信息进行关联。

在步骤S109中，存货完成。

以上步骤完成存货过程，取货时需要以下几个步骤：

在步骤S201中，提供货物的信息。可以提供货物的收货地址、收货人信息或订单编号等进行精确查找，还可提供货物的大小、类别等信息进行模糊查找。

在步骤S202中，查询定位标签。货物定位数据库获取提供的货物信息后能够找到与之关联的定位标签的信息。

在步骤S203中，定位标签提示。货物定位数据库查询到关联的定位标签信息后，相应的定位标签会发出提示。定位标签可以通过灯光或声音，或者灯光和声音同时提醒的方式提示位置。

在步骤S204中，取货完成。

利用本实用新型提供的货物存放架，在货物到达自取点后，将货物信息及定位标签信息录入管理系统，在管理系统中将货物信息与定位标签信息进行关联，然后将定位标签与货物放置在一起。当客户前来提取货物时，通过操作终端在管理系统中输入订单信息或者收货信息即可触发定位标签上的提示系统提示货物所在位置，使客户能够快速准确的找到自己的货物。

另一方面，当同一收货人或者收货地址相同的货物先后到达自取点时，将后新到达的货物信息录入管理系统后，系统便会提示已有同一收货地址或收货人的货物，并将新到达的货物信息与之前的定位标签信息关联，同时，定位标签的提示系统被触发，提示该货物的位置，此时，将收货地址或收货人相同的货物放置在一起即可。这样，当同一客户有多件货物需要取时，只需将任一件货物的订单信息或者收货信息输入管理系统即可触发定位标签的提示系统，且一次性可找到所有待取货物。

所述货物的收货地址信息、收货人信息及订单编号等信息录入管理系统后与所述定位标签的信息进行关联，客户可通过提供收货地址、收货人及订单编号的任一信息即可找到货物。

如图2所示，本实用新型提供的货物存放架100包括主体架1和伸缩架2，所述伸缩架2可伸缩的连接在所述主体架1上。所述主体架1及伸缩架2上设置有多个储物格3，所述储物格3用于存放货物。当货物较多时，可通过将所述伸缩架2拉出，从而在所述主体架1或伸缩架2的侧面形成所述储物格3，可存放更多的货物。优选地，所述伸缩架2包括第一伸缩部21和第二伸缩部22或包括更多伸缩部，可根据需要设定。

如图3所示，在定位标签10内部设置有灯光提示模块11和/或声音提示模块12，所述定位标签10可通过灯光和/或声音实现位置提醒。且所述定位标签10可根据需要设计成为任意形状，还可以在所述定位标签10上设置固定结构，以方便将所述定位标签10固定到货物上。

本实用新型提供的货物存放架，在每一个所述储物格3内设置一个或多个所述定位标签10，优选地，所述定位标签10可做成所述储物格3之间的隔板。将每一个所述定位标签10所在所述储物格3的位置信息录入控制系统中，当有货物需要放置时，首先将货物信息录入管理系统，然后将其放入所处储物格3内，再将该储物格3内的定位标签10信息与货物信息关联。当需要查找某件货物的位置时只需要在系统中输入货物信息，系统中则会显示该货物所在的具体位置，同时，所述定位标签10还会通过灯光和/或声音提示货物的位置，使货物的位置能够快速准确的定位。

如图4所示，当货物体积较小时，每个所述储物格3内可同时放置多个货物，或者，通过所述定位标签10将所述储物格3分隔成多个小格，且每一个所述定位标签10对应一个货物。

当货物体积较大不方便放入所述储物格3内时，所述定位标签10可直接放置到货物上，优选地，所述定位标签10通过夹持或粘贴到货物上。

如图5所示，上述货物管理系统200包括定位标签扫描模块201、货物扫描模块202、货架管理模块203、货物查找模块204和定位标签管理模块205，所述定位标签扫描模块201用于扫描定位标签，录入定位标签信息；所述货物扫描模块202用于扫描货物录入货物信息；所述货架管理模块203用于对货架的管理，便于查找货物；所述货物查找模块204用于查找系统中已有货物信息，及其所在位置；所述定位标签管理模块205用于管理已经与货物关联的定位标签信息。

本实用新型提供的货物管理系统200与货物存放架100结合后，货物到达自取点后可直接录入信息放入货物存放架100，不需要对货物进行详细的分类，只需根据货物体积大小选择合适的所述储物格3即可，可节省货物分类存放的时间。且所述货物存放架设计成可伸缩式的，当货物较多时能够提供尽量多的所述储物格3，当货物较少时，又能够尽量减少所述货物存放架占用的空间
