一种带开瓶器的啤酒杯的制作方法

本实用新型涉及一种啤酒杯，特别是一种带开瓶器的啤酒杯，属于餐饮用品领域。

背景技术：

啤酒是人们非常喜爱的饮料，但喝啤酒需要用到开瓶器，目前人们所使用的开瓶器外形非常复杂，有的体积也相对较大，会占用餐桌上空间，而且每当需要开启啤酒瓶时，都要相互传递开瓶器，非常不方便，有的人嫌麻烦，甚至直接用其他方式去开启啤酒瓶，比如用牙咬或者往桌面磕，这都是非常不可取的做法。

如200820192170.4的一种带开瓶器的啤酒杯,包括杯身(1)和一个倒立L字形的手柄(2),其特征是:在手柄(2)的竖直面上设有一个开瓶器(3)。本实用新型使用方便,即开即喝,不用再为找不到开瓶器而烦恼，这种将开瓶器设置在杯子手把上的设计，虽然方便了开瓶酒瓶盖，但位于手抓部位的设计，容易割伤手指，另外将开瓶器设置在手柄上这对杯子的刚性有一定要求，否则容易折断手柄，而且这只有单纯的开瓶作用，没有其他辅助功能。

技术实现要素：

本实用新型需要解决的技术问题是针对上述现有技术的不足，而提供一种带开瓶器使用方便的啤酒杯。

为解决上述技术问题，本实用新型采用的技术方案是：

一种带开瓶器的啤酒杯，包括杯体，所述杯体底部具有瓶盖收纳仓，所述瓶盖收纳仓的外表面上具有开瓶钳口，所述瓶盖收纳仓内设置有用于固定瓶盖的吸附装置。

作为更进一步的优选方案，所述吸附装置设置在瓶盖收纳仓内靠近边缘位置，吸附装置为便于将瓶盖推送至瓶盖收纳仓内部的斜坡结构，所述开瓶钳口靠近吸附装置设置。

作为更进一步的优选方案，所述开瓶钳口铰接在瓶盖收纳仓的外表面上，开瓶钳口上具有用于固定在瓶盖收纳仓的外表面上的卡扣机构。

作为更进一步的优选方案，所述吸附装置为磁铁。

作为更进一步的优选方案，所述瓶盖收纳仓内一周设置有吸水海绵。

作为更进一步的优选方案，所述杯体与瓶盖收纳仓的连接处设置有缓震层。

作为更进一步的优选方案，所述杯体内设置有压力感应器，所述压力感应器位于杯体内底面，所述杯体外壁上设置有压力数据显示器。

有益效果

与现有技术相比，本实用新型的一种带开瓶器的啤酒杯，通过在啤酒杯底部设置的开瓶钳口，可以方便的开启瓶盖，无需使用专门的开瓶器，吸附装置位于瓶盖收纳仓内靠近边缘位置，相对扩大了内部储藏空间，每次开瓶后都可以将瓶盖推进瓶盖收纳仓内部，瓶盖收纳仓可以一次吸附收纳多个瓶盖，处理瓶盖时，只要打开铰接在瓶盖收纳仓上的开瓶钳口即可全部倒出，无需开一次酒瓶就要丢一次瓶盖，使用更加人性化，另外，开瓶钳口靠近吸附装置设置还可以吸收水分，避免啤酒瓶开瓶后啤酒喷出或溢出直接洒落，而缓震层可以避免酒杯放置桌面时用力过大而碎裂。

附图说明

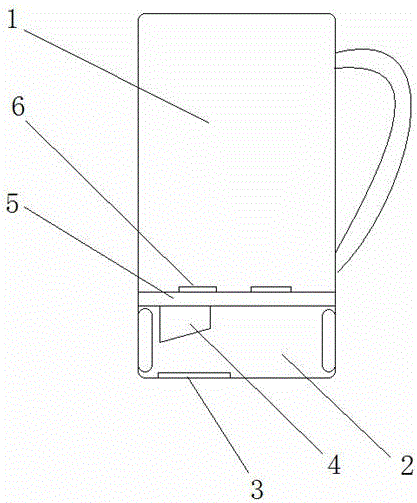

图1是本实用新型的结构示意图；

图2是本实用新型的仰视图；

其中，1-杯体，2-瓶盖收纳仓，3-开瓶钳口，4-吸附装置，5-缓震层，6-压力感应层。

具体实施方式

下面结合附图详细说明本实用新型的优选技术方案。

如图所示，本实用新型的一种带开瓶器的啤酒杯，包括杯体1，所述杯体1底部具有瓶盖收纳仓2，瓶盖收纳仓2也为筒状结构，其圆形端面连接在杯体1底部；

所述瓶盖收纳仓2的外表面上具有开瓶钳口3，开瓶钳口3位于瓶盖收纳仓2上远离杯体1的圆形端面上，所述瓶盖收纳仓2内设置有用于固定瓶盖的吸附装置4，吸附装置4跟随开瓶钳口3的位置设置，需要靠近开瓶钳口3。

进一步的，所述吸附装置4设置在瓶盖收纳仓2内靠近边缘位置，吸附装置4为便于将瓶盖推送至瓶盖收纳仓2内部的斜坡结构，斜坡结构的较高侧位于靠近瓶盖收纳仓2内边缘处，所述开瓶钳口3靠近吸附装置4设置。

所述开瓶钳口3铰接在瓶盖收纳仓2的外表面上，开瓶钳口3上具有用于固定在瓶盖收纳仓2的外表面上的卡扣机构。

所述吸附装置4为磁铁。

所述瓶盖收纳仓2内一周设置有吸水海绵。

所述杯体1与瓶盖收纳仓2的连接处设置有缓震层5。

所述杯体1内设置有压力感应器6，方便多个同规格的杯体1内倒酒时能倒入相同量的酒，避免被啤酒沫干扰，无法掌握酒的量，也方便人们知晓自己的酒量，所述压力感应器6位于杯体1内底面，所述杯体1外壁上设置有压力数据显示器，便于人们得知数据。

以上所述，仅为本申请较佳的具体实施方式，但本申请的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本申请揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本申请的保护范围之内。因此，本申请的保护范围应该以权利要求的保护范围为准。
