一种通透隔声窗的制作方法

本实用新型涉及新型隔声窗技术领域，具体是一种通透隔声窗。

背景技术：

随着社会科学技术的进步和人民生活水平的提高，隔声窗在人民日常生活中的使用已是越来越普遍，现有的隔声窗一般包括H 型钢和位于各H 型钢间的隔声元件，其铝型材结构复杂，制备工艺难度大，且浪费材料。为此，我们提出了一种呈方形的亚克力板或钢化夹胶玻璃和包住该亚克力板或钢化夹胶玻璃四个周边的铝型材结构的隔声窗，其结构简单，用料节约，强度大，可以完全满足公路、铁路等复杂交通环境，而且该铝型材制备工艺简单，易于大规模推广使用。

技术实现要素：

本实用新型的目的在于提供一种结构简单，用料节约，强度大，且可以完全满足公路、铁路等复杂交通环境，制备工艺简单的通透隔声窗，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种通透隔声窗，包括隔声窗和隔声窗窗框，所述隔声窗的周边设置在隔声窗窗框的内腔，且隔声窗与隔声窗窗框间的缝隙处通过性硅酮胶固定密封；所述隔声窗窗框通过角铝和平头螺丝固定。

作为本实用新型进一步的方案：所述隔声窗和隔声窗窗框分别采用钢化夹胶玻璃和铝型材材料制成。

作为本实用新型进一步的方案：所述隔声窗的长和宽误差范围为1-2mm，对角线误差范围为1-3mm。

与现有技术相比，本实用新型有益效果：

本通透隔声窗，其四个周边设置在铝型材材料制成的隔声窗窗框中，且隔声窗与隔声窗窗框间的间隙处采用的是中性硅酮胶固定密封，铝型材通过角铝和平头螺丝固定，其结构简单，用料节约，强度大，可以完全满足公路、铁路等复杂的交通环境，而且该铝型材制备工艺简单，易于大规模推广使用。

附图说明

图1为通透隔声窗的结构示意图。

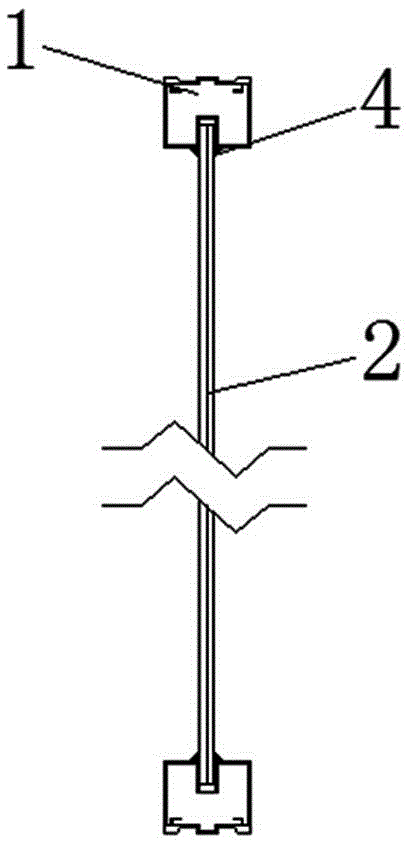

图2为通透隔声窗的剖面图。

图3为通透隔声窗的分割图。

图中：1-隔声窗窗框、2-隔声窗、3-角铝、4-中性硅酮胶、5-平头螺丝。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种通透隔声窗，包括隔声窗2和隔声窗窗框1，隔声窗2的四个周边设置在隔声窗窗框1的内腔，且隔声窗2与隔声窗窗框1间的缝隙处通过中性硅酮胶4固定密封，隔声窗窗框1通过角铝3和平头螺丝5固定，其中隔声窗2和隔声窗窗框1分别采用的是钢化夹胶玻璃和铝型材材料制成，铝型材采用角铝3和平头螺丝5固定，隔声窗玻璃与铝型材间的缝隙采用的是中性硅酮胶4来处理的，且隔声窗的长和宽误差范围为1-2mm，对角线误差范围为1-3mm，在这里所述的中性硅酮胶可用于密封玻璃、陶瓷、瓷砖、塑料、金属和木头，还可用于水族馆和鱼缸，其应用范围非常的广泛，而且对绝大多数的材料具有很好地粘接强行和密封性能，本中性硅酮胶电绝缘性能比较的优异，且防潮、防电晕，具有吸震缓冲的作用，良好的耐高低温性能，户外的防老化性能也是非常的优异，不变黄，不掺油，所以也是非常的适用于隔声窗玻璃缝隙的处理，角铝3和平头螺丝5的使用，使铝型材1更加的稳固。

本通透隔声窗，其四个周边设置在铝型材材料制成的隔声窗窗框中，且隔声窗与隔声窗窗框间的间隙处采用的是中性硅酮胶固定密封，铝型材通过角铝和平头螺丝固定，其结构简单，用料节约，强度大，可以完全满足公路、铁路等复杂的交通环境，而且该铝型材制备工艺简单，易于大规模推广使用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
