一种金属框架床的制作方法

本实用新型涉及一种家具，尤其涉及一种床。

背景技术：

目前大多数部队、学校、职工宿舍中使用的是传统结构上下铺高低床，比之单层床相当于多了一张床的位置，有效地节省了空间，很好地解决了宿舍不足的问题。可目前大多数高低床均为采用焊接方法将各组成部分连接成的一个不可拆卸的整体，这样的高低床对运输空间要求高，且加大了运输的难度，提高了运输成本。如果设计成可拆卸的结构，对于高低床的支撑稳定性又提出了很高的要求。

技术实现要素：

本实用新型所要解决的主要技术问题是提供一种金属框架床，实现快速拆装的同时，稳定性和连接强度都比较好。

为了解决上述的技术问题，本实用新型提供了一种金属框架床，包括：呈方形排列的四根支撑立柱、连接于支撑立柱之间的纵梁和横梁、以及设置于横梁之间的横档；

所述纵梁和横梁位于同一平面内并且包围出一方形平面，所述横档置于该平面内并两端与纵梁固定连接；

所述纵梁朝向所述方形平面的一面设有三个阶梯状的平台，位于下方的第一平台上表面间隔分布有复数个插孔；所述横档的高度与所述第一平台与第二平台之间的高度差相对应，并且所述横档的两端分别具有与所述插孔插接的插柱。

在一较佳实施例中：所述横档的横截面为椭圆形。

在一较佳实施例中：所述横梁的上表面还设有护栏，所述护栏的两端分别与两侧的支撑立柱连接。

在一较佳实施例中：所述框架床为双层床；所述纵梁和横梁分为上组和下组，每一组纵梁和横梁分别位于同一平面内并且包围出一方形平面。

在一较佳实施例中：位于上组的纵梁中，其中一根纵梁的外侧连接一扶梯，该纵梁的上表面在远离扶梯的一端设置有第二护栏，所述第二护栏的两端分别与该纵梁的上表面连接。

在一较佳实施例中：所述扶梯的底部与其中一根支撑立柱之间设有加强筋。

在一较佳实施例中：所述支撑立柱的侧面设有安装插槽；该安装插槽设置在支撑立柱相邻的两个面上且相互连通。

在一较佳实施例中：所述横梁和纵梁的两端面设有与一角铁，该角铁的一端与横梁和纵梁的端面连接，另一端为开口端。

相较于现有技术，本实用新型的技术方案具备以下有益效果：

本实用新型提供了一种金属框架床，支撑立柱、纵梁、横梁和横档都实现了无需借助工具的快速拆装。并且通过将纵梁和横梁设置为阶梯状，把横档置于阶梯的平台上表面，有效增加了横档和纵梁或横梁的支撑接触面积，大大提升了框架床的稳定性和支撑效果。

附图说明

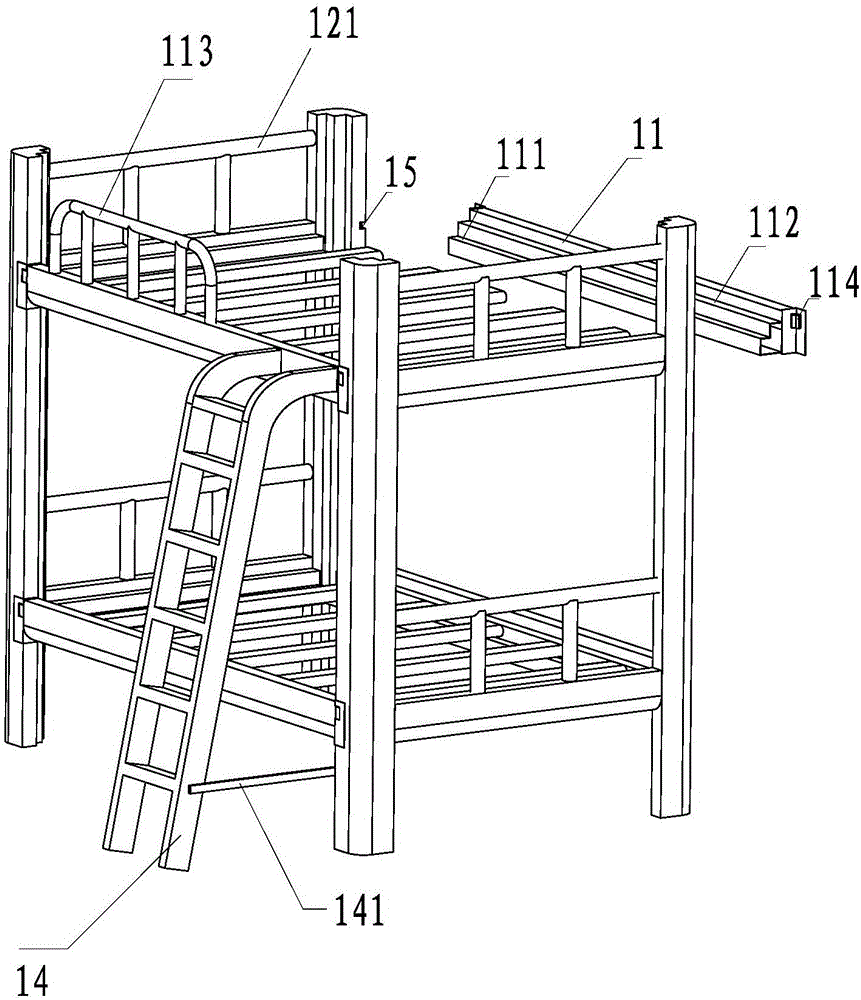

图1为本实用新型优选实施例中金属铁架床的结构立体图；

图2为本实用新型优选实施例中纵梁与支撑立柱的安装示意图。

具体实施方式

下文结合附图和具体实施方式对本实用新型做进一步说明。

参考图，一种金属框架床，包括：呈方形排列的四根支撑立柱1、连接于支撑立柱1之间的纵梁11和横梁12、以及设置于横梁12之间的横档13；本实施例中，纵梁11、横梁12、横档13分别由两组。

每一组纵梁11和横梁12位于同一平面内并且包围出一方形平面，所述横档13置于该平面内并两端与纵梁11固定连接。由于纵梁11、横梁12、横档13分别由两组，因此，形成了两个上下平行排列的方向平面。

所述支撑立柱1的侧面设有安装插槽15；该安装插槽15设置在支撑立柱1相邻的两个面上且相互连通。所述横梁12和纵梁11的两端面设有与一角铁114，该角铁114的一端与横梁12和纵梁11的端面连接，另一端为开口端。使用时，将角铁114置入该安装插槽15，并使得所述开口端与安装插槽15的槽壁相对应，将安装插槽15的槽壁嵌入该开口端内，即可完成安装。

所述纵梁11朝向所述方形平面的一面设有三个阶梯状的平台，位于下方的第一平台111上表面间隔分布有复数个插孔；所述横档12的高度与所述第一平台111与第二平台112之间的高度差相对应，并且所述横档12的两端分别具有与所述插孔插接的插柱。通过插孔与插柱的插接配合，就可以将横档12与纵梁11实现固定连接，并且由于所述横档12的高度与所述第一平台111与第二平台112之间的高度差相对应，横档和第二平台112就处在同一水平面上形成床垫支撑面。

本实施例中，所述横档12的横截面为椭圆形，椭圆形的横档12与纵梁11之间的接触面更大，连接稳定性更高。

所述横梁12的上表面还设有护栏121，所述护栏121的两端分别与两侧的支撑立柱1连接。护栏121既加强了支撑立柱1之间的连接稳定性，同时可以防止物品或者人从床上掉落。

为了实现人们从地面去到位于上方的方形平面，位于上组的纵梁11中，其中一根纵梁11的外侧连接一扶梯14，该纵梁11的上表面在远离扶梯14的一端设置有第二护栏113，所述第二护栏113的两端分别与该纵梁11的上表面连接。该护栏113能够防止位于上方方形平面内的使用在在睡梦中翻动而掉落。

所述扶梯14的底部与其中一根支撑立柱1之间设有加强筋141，形成三角支撑结构，加强了扶梯的承重性能。

本实用新型并不局限于前述的具体实施方式。上述实施例并不应视为限制本实用新型的范围。本领域的技术人员在阅读并理解了前述详细说明的同时，可以进行修改和变化。具体的保护范围应以权利要求书为准。
