一种座椅柜的制作方法

本实用新型涉及家具领域，尤其涉及一种座椅柜。

背景技术：

近年来，随着建筑行业的迅猛发展，家具行业同样迎来了行业的春天，各式各样的家具如雨后春笋般涌出，其是功能和外观兼并的产品，不仅能够供人使用，而且还能起到装饰房间的作用，例如凳子、柜子和梳妆台等。但是，现今家具之间的互动性少，功能较单一化，已经渐渐不能满足人们的需求了。

技术实现要素：

鉴于以上所述，本实用新型提供一种座椅柜，其通过拆分和组合，能够分别实现凳子和柜子的功能，有效地解决了上述问题中的至少一个方面。

根据本实用新型的一个方面，提供了一种座椅柜子，包括至少两个拼装组件和至少一个连接柱，所述拼装组件通过连接柱拆卸式连接在一起，所述拼装组件包括壳体、抽屉和靠背，所述壳体的前端面设有至少一个带开口的空腔，所述壳体的后端面设有卡合部件；所述抽屉活动式地位于空腔中，所述靠背包括连接端和支撑端，所述连接端位于卡合部件中。

在一些实施方式中，所述连接柱呈圆柱形，所述壳体的左端面和右端面设有与连接柱配合的卡槽，由此，在连接柱与卡槽的作用下，能够将两个拼装组件连接在一起。

在一些实施方式中，所述卡合部件为带空腔的滑道，所述靠背的连接端活动式地位于空腔中，由此，通过改变连接端在空腔中的位置来实现靠背的升降。

在一些实施方式中，所述滑道的上端设有一个螺纹孔，所述螺纹孔与空腔相通并配套一个螺栓，由此，通过调节螺栓的松紧，达到固定靠背连接端的目的。

本实用新型不同于传统的凳子和柜子，其在拼装组件和连接柱的作用下，具有以下优点:

1、拼装组件单独使用时，其充当凳子使用，壳体的上表面供人乘坐，靠背供人依靠。

2、拼装组件通过连接柱组合使用时，其充当柜子使用，并起到装置作用，抽屉可以用来放置物品。

3、靠背通过卡合部件能够自由调节调节高度，以满足不同人群的需求。

附图说明

图1为拼装组件结构示意图示意图。

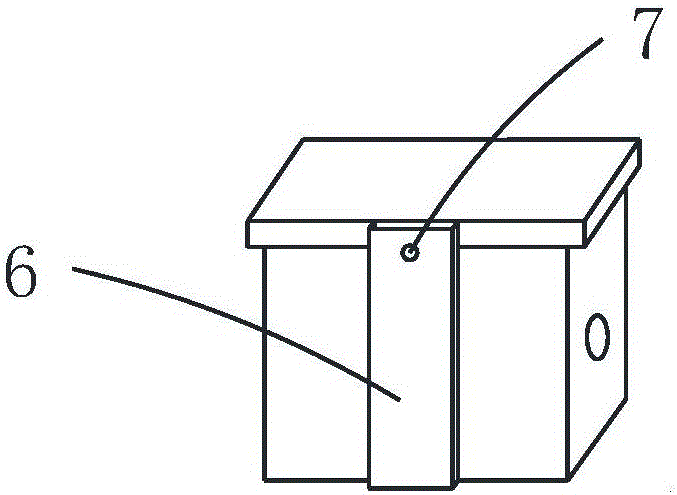

图2为壳体后端面示意图。

图3为靠背结构示意图。

图4为拼装组件和连接柱连接示意图。

图5为本实用新型组装示意图。

图中，1-靠背、2-壳体、3-卡槽、4-抽屉、5-容纳腔、6-滑道、7-螺纹孔、8-支撑端、9-连接端。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明。

如图所示，一种座椅柜子，包括两个拼装组件和一个连接柱，所述拼装组件包括壳体、抽屉和靠背。

所述壳体的左端面和右端面设有与连接柱配合的卡槽，所述连接柱与卡槽呈圆柱形，在连接柱分别位于两个拼装组件的卡槽时，能够将两个拼装组件连接在一起；此处，连接柱与卡槽的形状不仅仅为圆柱形，也可根据实际需求，改换为三菱柱、正方形等。

所述壳体的前端面设有两个带开口的容纳腔，所述抽屉活动式地位于容纳腔中，由此，通过抽屉能够用来装放物品；所述抽屉包括一块底板和四块辅助板，所述四块辅助板垂直设置在底板的四条边上，所述底板和四块辅助板构成放置物品的收纳腔。

此处，当抽屉位于容纳腔时，其底板和其中三块辅助板位于容纳腔中不可见，另一块辅助板通过容纳腔的开口肉眼可见，因此，为了便于抽拉抽屉，可在这块肉眼可见的辅助板上增加一个把手。

所述壳体的后端面设有滑道，所述滑道内部成型有存放靠背连接端的空腔，所述滑道既可以与壳体一体制成，也可以是单独存在的，所述滑道的形状不既可以是长方形，也可以是圆柱形，由此，在静摩擦力的作用下，滑道能够限制靠背的位置。

作为本实用新型的进一步改进，所述滑道的上端设有一个螺纹孔，所述螺纹孔与空腔相通并配套一个螺栓，由此，通过调节螺栓的松紧，达到固定靠背连接端的目的。

所述靠背包括连接端和支撑端，所述连接端位于滑道中，所述支撑端高于壳体上端面供人依靠，在拼装组件组合在一起时，其支撑端是并拢在一起的，因此，可以将其支撑端和壳体设置成不同的造型，例如每个单独的拼装组件呈喜字型，两个组合成一个“囍”字。

以上仅为本实用新型的一些实施方式，对于本领域普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可进行若干变形和改进，这些都属于本实用新型的保护范围。
