一种冷暖空调办公座椅的制作方法

本实用新型属于办公用品技术领域，具体涉及一种冷暖空调办公座椅。

背景技术：

现有的空调的制冷和制暖技术已经比较成熟，而且广泛的应用于人们的日常工作和生活中，但是在实际应用中仍然存在很多不足。比如，目前很多工作人员，每天在办公椅上工作至少八个小时，即使办公室安装了空调，但是由于长时间在座椅上办公，空调制冷制热效果很难作用于人的背部和臀部，从而形成不适。其次，每个人对温度的舒适感不同，在夏天，很多人其实并不喜欢较低的空调温度，但是在公共办公环境中又不能因为个人喜好改变空调温度。在现有的工作环境中，由于空调温度调节的单一性，很难达到每个人对各自舒适温度的需求。目前空调座椅概念的提出，仅仅局限于汽车座椅，并没有针对办公室座椅增加冷热调节功能，因此需要一种结构简单、设计合理的冷暖空调办公座椅，解决了公共办公场合内，调节个人适应温度的问题。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种冷暖空调办公座椅，其结构简单、设计合理，通过水泵将水箱内加热过或制冷过的水抽送到导热环流管，从而实现办公座椅冷暖调节的功能，而且具有通风系统，可避免人体背部和臀部滋生细菌，有益人体健康，使用操作方便，实用性强，使用效果好，便于推广使用。

为解决上述技术问题，本实用新型采用的技术方案是：一种冷暖空调办公座椅，其特征在于：包括办公座椅本体和冷暖调节装置，所述办公座椅本体包括椅座、与椅座连接的椅背和用于支撑椅座的支撑装置，所述椅座和椅背均包括基板、设置在基板一侧的垫层和用于连接基板与垫层的侧围，所述基板上设置有多个凸台，多个所述凸台分多排多列布设；所述冷暖调节装置包括微控制器和设置在相邻两排凸台之间的导热环流管，所述微控制器的输入端接有温度旋钮，所述微控制器的输出端接有显示灯、水泵、设置在椅座和椅背连接处的风扇和用于对水箱内的水进行加热或制冷的加热制冷单元，所述导热环流管的一端与水泵相接，所述导热环流管的另一端接有水箱，所述水泵和水箱相连接，所述水泵和水箱的连接管路上设置有流量阀，所述垫层位于相邻两个凸台之间上方的位置处均开设有第一通风孔，所述侧围上开设有多个第二通风孔。

上述的一种冷暖空调办公座椅，其特征在于：所述加热制冷单元包括可变电阻器和半导体加热制冷片。

上述的一种冷暖空调办公座椅，其特征在于：所述凸台上设置有用于连接凸台与垫层的弹簧。

上述的一种冷暖空调办公座椅，其特征在于：所述显示灯包括制冷显示灯和制热显示灯。

上述的一种冷暖空调办公座椅，其特征在于：所述导热环流管为多级U型管。

本实用新型与现有技术相比具有以下优点：

1、本实用新型的结构简单，设计合理，实现及使用操作方便。

2、本实用新型采用加热制冷单元对水箱内的水进行加热或制冷，通过水泵将水箱内加热过或制冷过的水抽送到导热环流管，从而实现办公座椅冷暖调节的功能。

3、本实用新型可通过温度按钮和微控制器调节所需温度，不仅可调节制冷模式和制热模式，同时可调节个人所需温度，使用效果好，实用性强。

4、本实用新型通过第一通风孔、第二通风孔和风扇形成通风系统，使得空气在办公座椅内流动，不仅可带走人体的热量，提高散热速度，而且可避免人体背部和臀部滋生细菌，有益人体健康。

综上所述，本实用新型结构简单、设计合理，通过水泵将水箱内加热过或制冷过的水抽送到导热环流管，从而实现办公座椅冷暖调节的功能，而且具有通风系统，可避免人体背部和臀部滋生细菌，有益人体健康，使用操作方便，实用性强，使用效果好，便于推广使用。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

图1为本实用新型的结构示意图。

图2为本实用新型的纵剖视图。

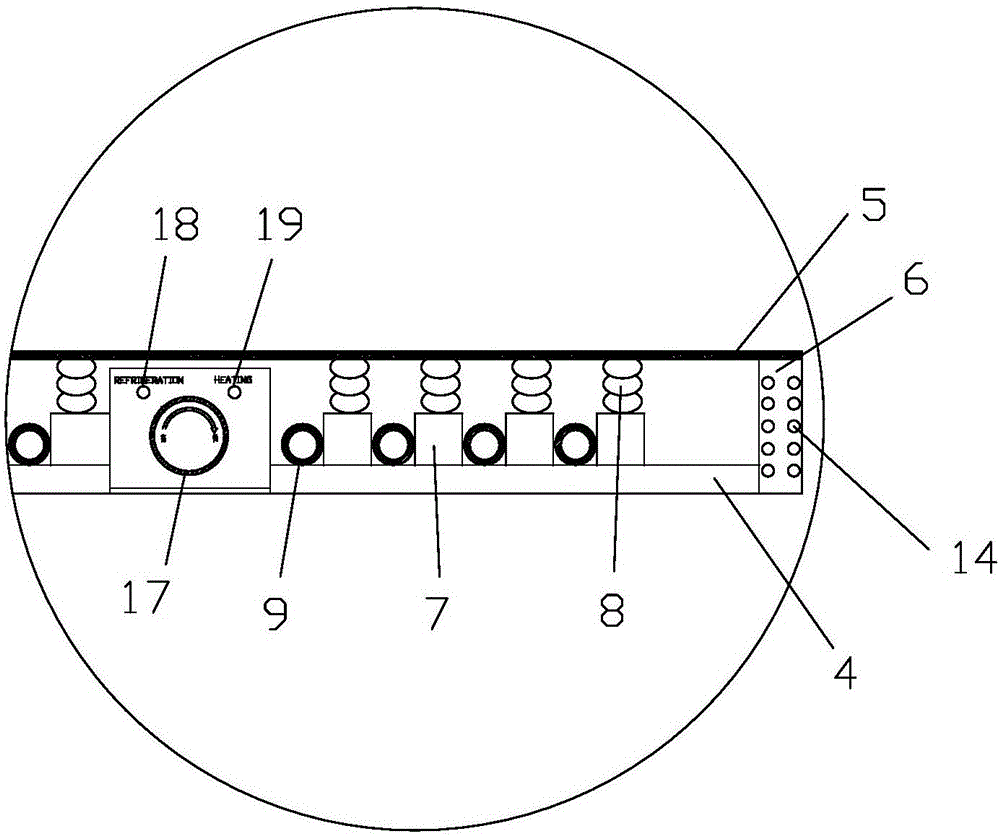

图3为图2中A处的放大图

图4为本实用新型的电路结构框图。

附图标记说明:

1—椅座； 2—椅背； 3—支撑装置；

4—基板； 5—垫层； 6—侧围；

7—凸台； 8—弹簧； 9—导热环流管；

10—水泵； 11—水箱； 12—加热制冷单元；

13—第一通风孔； 14—第二通风孔； 15—风扇；

16—微控制器； 17—温度旋钮； 18—制冷显示灯；

19—制热显示灯； 20—流量阀。

具体实施方式

如图1至图4所示，本实用新型包括办公座椅本体和冷暖调节装置，所述办公座椅本体包括椅座1、与椅座1连接的椅背2和用于支撑椅座1的支撑装置3，所述椅座1和椅背2均包括基板4、设置在基板4一侧的垫层5和用于连接基板4与垫层5的侧围6，所述基板4上设置有多个凸台7，多个所述凸台7分多排多列布设；所述冷暖调节装置包括微控制器16和设置在相邻两排凸台7之间的导热环流管9，所述微控制器16的输入端接有温度旋钮17，所述微控制器16的输出端接有显示灯、水泵10、设置在椅座1和椅背2连接处的风扇15和用于对水箱11内的水进行加热或制冷的加热制冷单元12，所述导热环流管9的一端与水泵10相接，所述导热环流管9的另一端接有水箱11，所述水泵10和水箱11相连接，所述水泵10和水箱11的连接管路上设置有流量阀20，所述垫层5位于相邻两个凸台7之间上方的位置处均开设有第一通风孔13，所述侧围6上开设有多个第二通风孔14。

本实施例中，所述加热制冷单元12包括可变电阻器和半导体加热制冷片。

如图2和图3所示，本实施例中，所述凸台7上设置有用于连接凸台7与垫层5的弹簧8。

如图3和图4所示，本实施例中，所述显示灯包括制冷显示灯18和制热显示灯19。

如图1所示，本实施例中，所述导热环流管9为多级U型管。

具体实施时，由椅座1、椅背2、支撑装置3、基板4、垫层5和侧围6构成办公座椅本体，每个凸台7上均设置有弹簧8，提高人体使用舒适感。

当温度按钮17选择制冷模式时，微控制器16同时发出控制信号给制冷显示灯18和加热制冷单元12，使得制冷显示灯18亮，加热制冷单元12开始对水箱11内的水进行制冷，经过一段时间延时后，水泵10将水箱内的水抽入导热环流管9中，导热环流管9中的冷水对垫层5进行降温，垫层5的温度与人体的温度进行热交换，从而使人体处于舒适的温度中。同时风扇15开始驱动，通过多个第一通风孔13和多个第二通风孔14形成通风系统，使办公座椅内的空气流通，提高散热系数，而且可避免人体背部和臀部滋生细菌，有益人体健康。通过温度按钮17还可以设定个人所需温度，微控制器16发出控制信号给加热制冷单元12，通过改变可变电阻器的阻值，从而改变半导体加热制冷片对水箱11的制冷温度，提高人体舒适度。通过调节设置在水泵10与水箱11管路上的流量阀20，可调整进入导热环流管9中冷水的流量，从而进一步调节温度，提高人体舒适度。

当温度按钮17选择制热模式时，微控制器16同时发出控制信号给制热显示灯19和加热制冷单元12，使得制热显示灯19亮，加热制冷单元12开始对水箱11内的水进行制热，经过一段时间延时后，水泵10将水箱内的水抽入导热环流管9中，导热环流管9中的热水对垫层5进行加温，垫层5的温度与人体的温度进行热交换，从而使人体处于舒适的温度中。同时风扇15开始驱动，通过多个第一通风孔13和多个第二通风孔14形成通风系统，使办公座椅内的空气流通，不仅可使垫层5的受热温度均匀，而且可避免人体背部和臀部滋生细菌，有益人体健康。通过温度按钮17还可以设定个人所需温度，微控制器16发出控制信号给加热制冷单元12，通过改变可变电阻器的阻值，从而改变半导体加热制冷片对水箱11的加热温度，提高人体舒适度。通过调节设置在水泵10与水箱11管路上的流量阀20，可调整进入导热环流管9中冷水的流量，从而进一步调节温度，提高人体舒适度。

以上所述，仅是本实用新型的实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本实用新型技术方案的保护范围内。
