一种七彩机器人玩具的制作方法

本发明涉及机器人玩具技术领域，具体涉及一种七彩机器人玩具。

背景技术：

机器人玩具已经是市场上最畅销的玩具之一，目前机器人玩具的角色们多种多样，尤其是变形为军团工程车的挖地虎部队，使得机器人玩具更为吸引着世界各地孩子的兴趣。随着我国经济技术水平不断发展，人民生活水平不断提高，我国儿童也能享乐于机器人玩具之中，也正是这样机器人玩具已经是父母儿童耳熟能详的玩具之一，机器人玩具也进入中国的千家万户。机器人玩具一般由其身体模块组成，例如：头部、身体、四肢以及各种衣服着装等组成。简单的机器人玩具则是由塑料通过模型制作出来，不需要各种运动元件，单独的满足外形的需要，有时也有些简单的四肢关节的转动。复杂的机器人玩具则是在各个关节，包括身体和四肢各个部位设置转动机构，实现其基本运动功能性。有些更为复杂的则是可以通过折叠可以变成各种其他玩具，例如，汽车、飞机、房屋等等。多样的机器人玩具满足着不同儿童的玩乐需求，也开发着儿童的智商。由于儿童不光是在白天玩玩具，晚饭后也是走出家门，到小区广场，或是家门口玩耍，也时不时拿出自己心爱的玩具来玩。但是上述机器人玩具身上没有发光单元，很难满足儿童的这种需求。另外夜间玩机器人玩具单纯的添加灯光，也难以满足儿童玩乐的兴致，因此如何研制出一款能满足儿童晚上玩乐，又能满足其好奇心的机器人玩具是我们的研究方向。

技术实现要素：

为解决上述技术问题，本发明公开了一种可以适应夜间玩乐、具有声控控制各个身体部位模块灯光闪亮的七彩机器人玩具。

一种七彩机器人玩具，包括机器人玩具、右眼灯、左眼灯、脸部灯带、胸部灯带、左手灯带、电池、主控模块、左腰灯带、左脚灯带、灯色调节模块、右脚灯带、右腰灯带、音频信号接收模块和右手灯带，右眼灯和左眼灯设置在机器人玩具的右眼和左眼上，脸部灯带横着设置在机器人玩具的脸部上，胸部灯带横着设置在机器人玩具的胸部上，左手灯带竖直设置在机器人玩具的左手上，电池设置在机器人玩具的胸部内，主控模块设置在机器人玩具的腹部内，左腰灯带竖直设置在机器人玩具的左腰上，左脚灯带竖直设置在机器人玩具的左脚上，灯色调节模块设置在机器人玩具的腰部内，右脚灯带竖直设置在机器人玩具的右脚上，右腰灯带竖直设置在机器人玩具的右腰上，音频信号接收模块设置在机器人玩具的腹部上，右手灯带竖直设置在机器人玩具的右手上，右眼灯、左眼灯、脸部灯带、胸部灯带、左手灯带、左腰灯带、左脚灯带、右脚灯带、右腰灯带、右手灯带、灯色调节模块、音频信号接收模块和电池分别通过导线与主控模块连接。

进一步，该七彩机器人玩具还包括语音播放器，语音播放器设置在设置在机器人玩具的腰部内，语音播放器通过导线与主控模块连接。

通过该技术手段本发明取得的有益效果为，该七彩机器人玩具在机器人玩具身体各个模块设置不同的发光二极管并通过声音控制其各个身体模块的不同色彩灯光，满足了儿童夜间玩乐机器人玩具，通过口头发送指令，实现是四肢不同部位不同色彩光亮照射，满足了儿童的好奇心，也在一定程度上锻炼其控制组织能力，较好的实现帮助开发儿童智力的功能。

附图说明

图1为本发明的结构示意图；

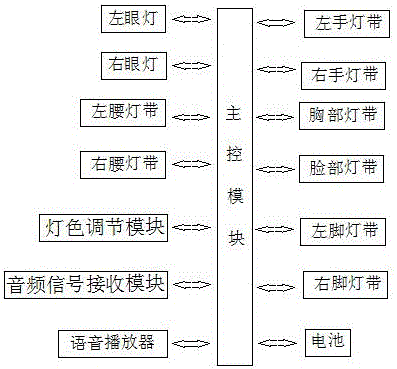

图2为本发明的逻辑控制图；

在图中，1、机器人玩具；2、右眼灯；3、左眼灯；4、脸部灯带；5、胸部灯带；6、左手灯带；7、电池；8、主控模块；9、左腰灯带；10、左脚灯带；11、灯色调节模块；12、右脚灯带；13、语音播放器；14、右腰灯带；15、音频信号接收模块；16、右手灯带。

具体实施方式

以下结合实例对本发明的进行描述，所举实例只用于解释发明，并非用于限定本发明的范围。

一种七彩机器人玩具，包括机器人玩具1、右眼灯2、左眼灯3、脸部灯带4、胸部灯带5、左手灯带6、电池7、主控模块8、左腰灯带9、左脚灯带10、灯色调节模块11、右脚灯带12、右腰灯带14、音频信号接收模块15和右手灯带16，右眼灯2和左眼灯3设置在机器人玩具1的右眼和左眼上，脸部灯带4横着设置在机器人玩具1的脸部上，胸部灯带5横着设置在机器人玩具1的胸部上，左手灯带6竖直设置在机器人玩具1的左手上，电池7设置在机器人玩具1的胸部内，主控模块8设置在机器人玩具1的腹部内，左腰灯带9竖直设置在机器人玩具1的左腰上，左脚灯带10竖直设置在机器人玩具1的左脚上，灯色调节模块11设置在机器人玩具1的腰部内，右脚灯带12竖直设置在机器人玩具1的右脚上，右腰灯带14竖直设置在机器人玩具1的右腰上，音频信号接收模块15设置在机器人玩具1的腹部上，右手灯带16竖直设置在机器人玩具1的右手上，右眼灯2、左眼灯3、脸部灯带4、胸部灯带5、左手灯带6、左腰灯带9、左脚灯带10、右脚灯带12、右腰灯带14、右手灯带16、灯色调节模块11、音频信号接收模块15和电池7分别通过导线与主控模块8连接。

为使具有语音播放功能，给儿童在玩的过程中享受音乐及各种声音带来的乐趣。该七彩机器人玩具还包括语音播放器13，语音播放器13设置在设置在机器人玩具1的腰部内，语音播放器13通过导线与主控模块8连接。

本发明的工作原理为：在主控模块8输入右眼亮、右眼灭、左眼亮、左眼灭、脸部亮、脸部灭、胸部亮、胸部灭、左手亮、左手灭、左腰亮、左腰灭、左脚亮、左脚灭、右脚亮、右脚灭、右腰亮、右腰灭、右手亮、右手灭信号，当喊相应的语音时，由音频信号接收模块15接收相应的语音信号，然后将该信号传送至在主控模块8，在主控模块8则根据送来的信号通断相应模块的灯，达到控制不同部分灯亮灯灭，可以使儿童在夜间玩乐中可以通过语音控制任意模块灯亮灯灭，满足其玩乐要求，锻炼其智商。在灯亮的同时，则由灯色调节模块11按设定的时间将所需变的灯色信息发送给主控模块8，由主控模块8控制个模块的灯色彩进行变换，实现色彩变换，色彩变换可以设置包括赤、橙、黄、绿、青、蓝和紫七种颜色，增加儿童的视觉感官。另外还可以通过语音播放器13播放不同语音或其他信息，给儿童在玩的过程中享受音乐及各种声音带来的乐趣。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
