一种靠背倾角可倾斜的升降式画凳的制作方法

本实用新型涉及一种画凳，具体是一种靠背倾角可倾斜的升降式画凳。

背景技术：

随着人们的生活水平提高，慢慢也注重起艺术品质的培养。很多家长会将小孩送到相关的音乐、绘画班里去学习；但是就绘画而言，现有技术中的凳子并不适合孩子使用；因为绘画和普通学习不一样，画凳要和画架配合使用；如果画凳高低不合适的话，绘画也会很不方便。现有技术中虽然也有高度调节的凳子，但是通常是折叠或者为了便携做成拼装的形式；一般的画凳都不能调节靠背的倾斜度，不能调节坐凳的高度，不能满足人们在绘画时对画凳的要求。

技术实现要素：

本实用新型的目的在于提供一种靠背倾角可倾斜的升降式画凳，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种靠背倾角可倾斜的升降式画凳，包括底座、坐凳、靠背和扶手；所述底座为圆形底座，底座顶部的中心设有第一支撑腿，第一支撑腿的顶部设有升降装置；所述坐凳的底部设有第二支撑腿，第二支撑腿底部设有升降装置，坐凳的顶部设有支柱，坐凳的后部通过铰链连接有靠背；所述升降装置由空心管、密封圈、轴承、第一凹槽、转动手柄、套筒和螺纹杆组成，空心管设置在第一支撑腿的顶部，空心管的顶部设有轴承，轴承设置在套筒内的第一凹槽中，套筒与空心管的接触处设有密封圈，套筒的外部设有转动手柄，套筒的顶部通过螺纹连接有螺纹杆，螺纹杆固定连接在第二支撑腿的底部；所述靠背的侧面设有滑槽，滑槽内设有滑块，滑块上连接有连杆，连杆连接在扶手上；所述扶手设置在支柱的顶部，扶手中部设有空腔，空腔内放置有连杆，扶手上设有锁紧装置；所述锁紧装置由压块、支撑杆、挡块、弹簧、第二凹槽、通孔和第三凹槽组成，压块的底部设有支撑杆，支撑杆放置在第二凹槽，支撑杆内设有挡块，挡块底部的支撑杆上设有弹簧，挡块放置在第三凹槽，第三凹槽共有多个，均匀分布在通孔下部，通孔设置在连杆的中部。

作为本实用新型进一步的方案：所述螺纹杆的直径大于空心管的内径。

作为本实用新型再进一步的方案：所述通孔为条形孔。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，功能齐全，设计合理，使用方便；该靠背倾角可倾斜的升降式画凳中升降装置，能调节第一支撑腿与第二支撑腿之间的距离，进而调节坐凳的高度；靠背通过连杆连接在扶手上，扶手上设有锁紧装置，能调节靠背的倾斜度，当倾斜度调节完成后，又能将连杆固定起来，进而使靠背的倾斜度固定不变；使用者能根据自身的需求，调节坐凳的高度，调节靠背的倾斜度，能为使用者提供良好的绘画环境。

附图说明

图1为靠背倾角可倾斜的升降式画凳的结构示意图。

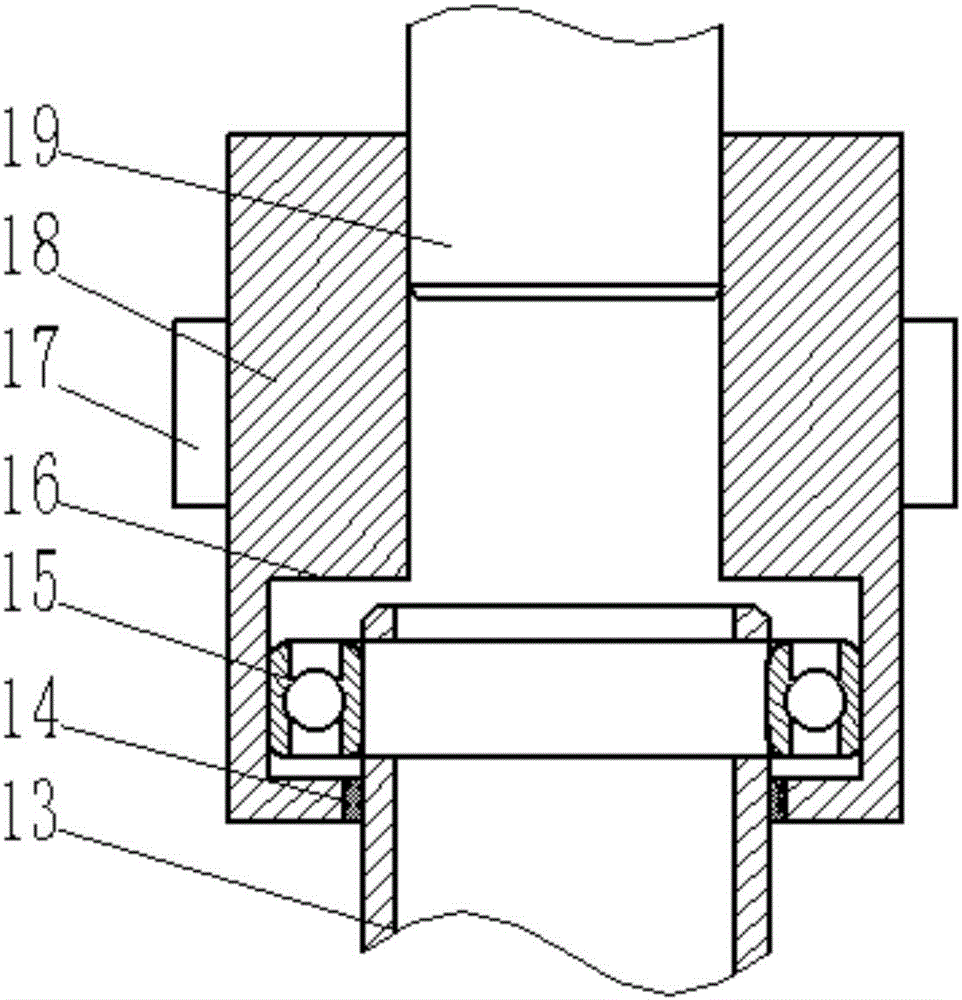

图2为靠背倾角可倾斜的升降式画凳中升降装置的结构示意图。

图3为靠背倾角可倾斜的升降式画凳中扶手的结构示意图。

图4为靠背倾角可倾斜的升降式画凳中通孔的结构示意图。

图5为靠背倾角可倾斜的升降式画凳中挡块的结构示意图。

图中：1-底座，2-第一支撑腿，3-升降装置，4-第二支撑腿，5-坐凳，6-铰链，7-滑块，8-滑槽，9-靠背，10-锁紧装置，11-扶手，12-支柱，13-空心管，14-密封圈，15-轴承，16-第一凹槽，17-转动手柄，18-套筒，19-螺纹杆，20-连杆，21-压块，22-支撑杆，23-挡块，24-弹簧，25-第二凹槽，26-空腔，27-通孔，28-第三凹槽。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-5，一种靠背倾角可倾斜的升降式画凳，包括底座1、坐凳5、靠背9和扶手11；所述底座1为圆形底座，底座1顶部的中心设有第一支撑腿2，第一支撑腿2的顶部设有升降装置3，底座1和第一支撑腿2用于支撑坐凳5；所述坐凳5的底部设有第二支撑腿4，第二支撑腿4底部设有升降装置3，坐凳5的顶部设有支柱12，坐凳5的后部通过铰链6连接有靠背9，升降装置3用于调节坐凳5的高度；所述升降装置3由空心管13、密封圈14、轴承15、第一凹槽16、转动手柄17、套筒18和螺纹杆19组成，空心管13设置在第一支撑腿2的顶部，空心管13的顶部设有轴承15，轴承15设置在套筒18内的第一凹槽16中，套筒18与空心管13的接触处设有密封圈14，套筒18的外部设有转动手柄17，套筒18的顶部通过螺纹连接有螺纹杆19，螺纹杆19固定连接在第二支撑腿4的底部，密封圈14能防止杂物进入到套筒18内部，转动手柄17方便旋转套筒18；所述螺纹杆19的直径大于空心管13的内径，螺纹杆19能缩进空心管13内；所述靠背9的侧面设有滑槽8，滑槽8内设有滑块7，滑块7上连接有连杆20，连杆20连接在扶手11上，滑槽8和滑块7用于调节靠背9的倾斜度；所述扶手11设置在支柱12的顶部，扶手11中部设有空腔26，空腔26内放置有连杆20，扶手11上设有锁紧装置10，扶手11用于防止使用者滑落，同时用于调节靠背9的倾斜角，锁紧装置10用于固定靠背9的倾斜角；所述锁紧装置10由压块21、支撑杆22、挡块23、弹簧24、第二凹槽25、通孔27和第三凹槽28组成，压块21的底部设有支撑杆22，支撑杆22放置在第二凹槽25，支撑杆22内设有挡块23，挡块23底部的支撑杆22上设有弹簧24，挡块23放置在第三凹槽28，第三凹槽28共有多个，均匀分布在通孔27下部，通孔27为条形孔，通孔27设置在连杆20的中部，通孔27用于放置支撑杆22，挡块23与第三凹槽28用于限制连杆20的运动，弹簧24用于使支撑杆22和挡块23复位。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
