一种豆浆机的制作方法

本实用新型涉及食品加工装置，特别是一种豆浆机。

背景技术：

现在市场上的一种豆浆机，包括机头和杯体，粉碎电机和线路板都设置在机头内，机头内部的空间有限，因此粉碎电机的运行产生的热量及碳粉都会导致机头内的工作环境变差，而且机头工作时会伸入杯体内并且机头的前端没入水中，可能会有水汽渗入机头内部，因此对线路板上的电气元件影响较大。另外有种豆浆机，包括机座和杯体，粉碎电机和线路板都设置在机座内，由于机座内部的空间较大，线路板的工作环境可以得到改善，但是粉碎电机工作时会产生较大的噪音。

技术实现要素：

本实用新型所要达到的目的就是提供一种豆浆机，提高使用的安全性。

为了达到上述目的，本实用新型采用如下技术方案：一种豆浆机，包括机头、杯体和底座，机头扣置于杯体上，杯体连接于底座上，底座设有操作面板，底座设有第一耦合器，杯体设有与第一耦合器耦合电连接的第二耦合器，所述底座设有线路板和控制开关，所述控制开关设置于线路板与市电电源或线路板与所述第一耦合器之间，杯体连接于底座后触发控制开关。

进一步的，所述底座设有杯体连接区域，控制开关和第一耦合器分别位于杯体连接区域相对的两侧。

进一步的，所述控制开关为微动开关，微动开关固定在底座内，底座内有活动连接触发件，触发件作用在微动开关的弹片上，杯体连接于底座后驱动触发件使微动开关动作。

进一步的，所述触发件包括固定为一体的连接部和触发部，触发部作用在微动开关的弹片上，连接部与底座活动连接，杯体作用在触发部上。

进一步的，所述底座上设有通孔，触发部穿过通孔伸出底座，杯体接触作用在触发部上。

进一步的，所述底座的外表面在通孔的边缘设有一圈挡筋。

进一步的，所述触发部设有第一磁铁或触发部为第一磁铁，杯体上设有与第一磁铁相互排斥的第二磁铁，杯体通过磁力作用在触发部上。

进一步的，所述触发部的一端设有斜面，斜面作用在微动开关的弹片上。

进一步的，所述连接部上设有使触发部向杯体方向运动的弹性件。

进一步的，所述控制开关为磁控开关，杯体上设有在杯体连接于底座后触发磁控开关的感应磁铁。

采用上述技术方案后，本实用新型具有如下优点：将线路板设置在底座中，不受粉碎电机的影响，从而改善现有豆浆机中线路板与粉碎电机一同设置在机头内易损坏的问题，优化线路板的使用环境，提高线路板的使用寿命及安全性。同时粉碎电机设在机头内，不易产生噪音，而且机头由于没有操作面板，可以更换其他功能的机头使豆浆机实现更多的功能。用户拿起杯体后，第一耦合器裸露出来，可能进水，如果第一耦合器仍然保持通电，则存在安全隐患，为此，在底座设有控制开关，控制开关可以串联在线路板与第一耦合器之间或者线路板与外部电源之间，杯体连接于底座后触发控制开关，只有杯体与底座连接好之后，控制开关触发后才会将第一耦合器通电，也就是说，杯体与底座分离后，控制开关就复位使第一耦合器断电，即使第一耦合器进水也不会出现短路，将进水倒出并晾干即可继续正常使用，从而确保豆浆机的使用安全性。

附图说明

下面结合附图对本实用新型作进一步说明：

图1为本实用新型一种豆浆机的结构示意图；

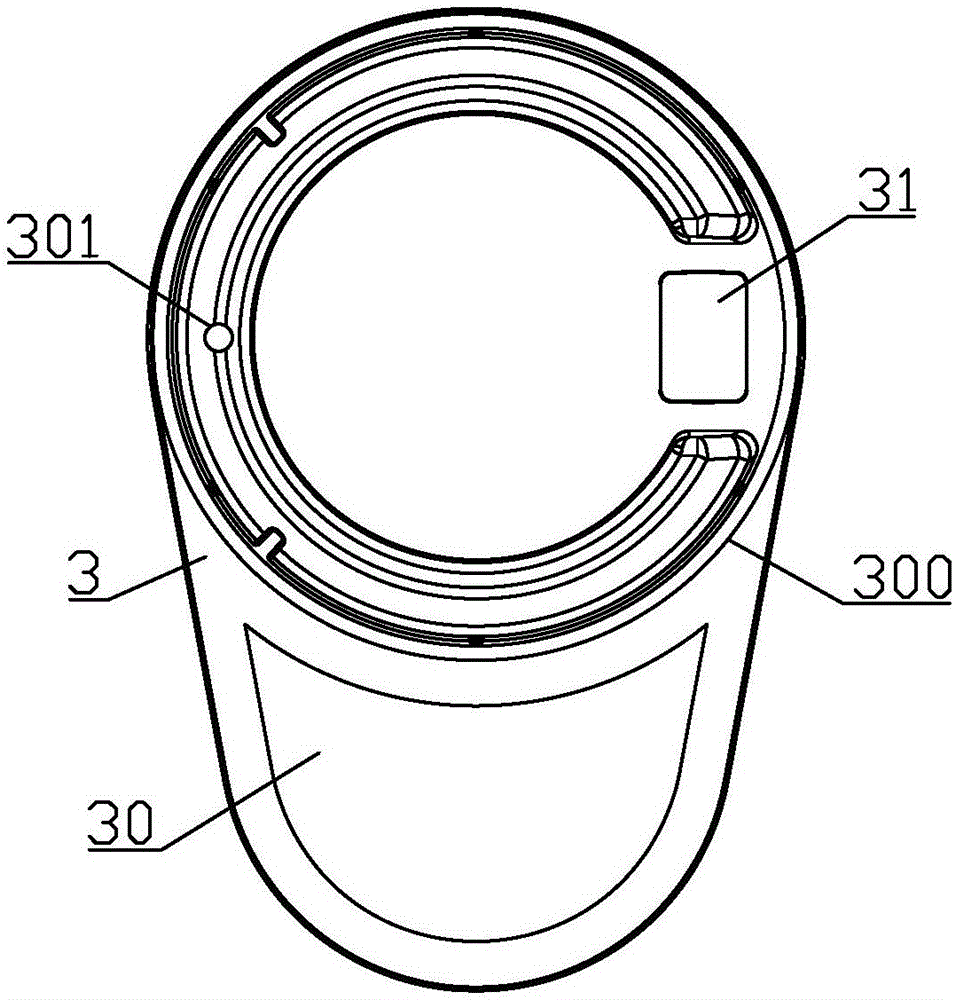

图2为图1所示实施例中底座的俯视图；

图3为图1所示实施例中底座的侧视图；

图4为图3中I处的放大图；

图5为图1所示实施例中底座的拆分图；

图6为区别于图5的底座的拆分图。

具体实施方式

如图1和图2所示，本实用新型提供一种豆浆机，包括机头1、杯体2和底座3，机头1扣置于杯体2上，杯体2连接于底座3上，机头1内设有粉碎电机11，粉碎电机11的输出轴13伸出机头1并伸入杯体2内，输出轴13的端部设置有粉碎刀片12，底座3设有操作面板30，操作面板30平置，即以水平或接近水平的状态设置，接近水平是指操作面板30所在平面相对水平面倾斜的角度在15°以内。底座3内设有线路板，线路板与外部电源电连接，底座3设有第一耦合器31，第一耦合器31与线路板电连接，杯体2设有与第一耦合器31耦合电连接的第二耦合器22，杯体2还设有第三耦合器23，第三耦合器23与第二耦合器22电连接，机头1设有与第三耦合器23耦合电连接的第四耦合器14，第四耦合器14与粉碎电机11电连接。

将线路板设置在底座3中，不受粉碎电机11的影响，从而改善现有豆浆机中线路板与粉碎电机11一同设置在机头1内易损坏的问题，优化线路板的使用环境，提高线路板的使用寿命及安全性。而且机头1由于没有操作面板30，可以更换其他功能的机头1使豆浆机实现更多的功能。用户拿起杯体2后，第一耦合器31裸露出来，可能进水，如果第一耦合器31仍然保持通电，则存在安全隐患，为此，在底座3设有控制开关，控制开关可以串联在线路板与第一耦合器31之间，杯体2连接于底座3后触发控制开关，只有杯体2与底座3连接好之后，控制开关触发后才会将第一耦合器31通电，也就是说，杯体2与底座3分离后，控制开关就复位使第一耦合器31断电，即使第一耦合器31进水也不会出现短路，将进水倒出并晾干即可继续正常使用，从而确保豆浆机的使用安全性。可以理解的，控制开关也可以串联在线路板与外部电源之间，安全性更好。

在底座3上设有定位凸台32，在杯体2的底部设置与定位凸台32配合的定位凹槽，通过定位凸台32与定位凹槽的插接配合，可以提高杯体2放置到底座3上的稳定性，本实施例中的定位凸台32为带开口的环形结构，定位凸台32所在的区域形成杯体连接区域300，即图2中标号300所指的圆围成的区域。第一耦合器31设置在定位凸台32的开口中，结构会更紧凑。杯体2的外侧设有把手21，因为第一耦合器31与第二耦合器22插接耦合时的摩擦力较大，考虑到让用户取下杯体2时握住把手21做功更有效、能够更省力，将第二耦合器22与把手21设于杯体2的同一侧，即第二耦合器22位于把手21的下方，有些机型可以将第二耦合器22设置在把手21的底部。

根据第二耦合器22与第一耦合器31插接耦合的特性以及多数用户的使用习惯，用户在放置杯体2到底座3上时，都是先将第二耦合器22对准第一耦合器31进行插接，然后再将杯体2放置到位，用户从底座3上拿起杯体2时，第二耦合器22与第一耦合器31连接的摩擦力较大，总是最后才得以分离。因此为了让控制开关控制更加灵敏，控制开关和第一耦合器31分别位于杯体连接区域300相对的两侧。因为用户放置杯体2时，杯体2相当于是以第一耦合器31为支点转动，最后才能触发控制开关，此时杯体2放置到位，而用户拿起杯体2时，杯体2同样相当于是以第一耦合器31为支点转动，杯体2会先离开控制开关，使控制开关在杯体2与底座3分离时（未完全分离）就已经开始复位，使第一耦合器31或线路板马上断电。因此大大提高了豆浆机使用的安全性。由于图2中的控制开关隐藏在底座内，因此图2中用通孔301代表了控制开关的位置。

对于控制开关的类型可以有多种实施例，下面以微动开关4为例来说明。

如图3、图4和图5所示，微动开关4固定在底座3内，底座3内有活动连接有触发件5，触发件5作用在微动开关4的弹片41上，杯体2连接于底座3后驱动触发件5使微动开关4动作。本实施例中的底座3较薄，内部空间较小，也正是为了让底座3保持较薄的特性，避免设置微动开关4及触发件5后导致底座3变厚，因此利用了定位凸台32内部的空间用于安装触发件5并供触发件5运动。同时将触发件5分成连接部51和触发部52，连接部51和触发部52固定为一体，并且在底座3的高度方向是并排设置，触发部52作用在微动开关4的弹片41上，连接部51与底座3活动连接，杯体2作用在触发部52上。连接部51与底座3活动连接的方式有多种，例如滑动连接、转动连接等等，本实施例采用前者，容易加工与装配。

本实施例中，触发部52和连接部51都采用杆状结构，并且根据杯体2相对底座3的运动关系及触发件5的运动空间，微动开关4、触发部52和连接部51都是立起来设置的。为了让触发部52可以良好地驱动微动开关4的弹片41，触发部52的一端设有斜面521，斜面521作用在微动开关4的弹片41上。斜面521能够将触发件5在上下方向上的作用力更好地转化为弹片41在横向方向的运动。底座3上设了通孔301，具体位置是定位凸台32的顶部，触发部52穿过通孔301伸出底座3，杯体2接触作用在触发部52上。为了降低通孔301漏水的可能性，底座3的外表面在通孔301的边缘设有一圈挡筋302。由于定位凸台32的表面本身不易积水，通过挡筋302阻挡后高度更高，更不易从通孔301漏水至底座3内部。

为了让触发件5能够在用户拿起杯体2时自动复位，在连接部51上设有使触发部52向杯体2方向运动的弹性件53。弹性件53可以是弹簧、弹垫或弹片等等，本实施例采用弹簧。如果连接部51与底座3转动连接，则可以采用扭簧。除了弹性件53，也可以利用杠杆原理，杠杆转动连接在底座3内，连接部51与杠杆连接，杠杆上设置重块，利用重块的重力驱动杠杆旋转使触发件5自动复位。

而为了将微动开关4及触发件5模块化，可以将微动开关4与触发件5设置在安装板6上，将安装板6固定在底座3内，有利于简化安装工艺。

可以理解的，不在底座3上开出通孔301，即杯体2不需要直接接触触发部52，也能够实现微动开关4的触发，具体如图6所示，在触发部52设有第一磁铁或触发部52为第一磁铁54，杯体2上设有与第一磁铁54相互排斥的第二磁铁，杯体2通过磁力作用在触发部52上。这样就可以完全避免通孔301漏水的可能性。

可以理解的，在底座3结构设计条件允许的情况下，触发部52和连接部51可以是块状、板状等其他形状。触发件5的结构也可以设计成单一的杆状、块状等等形状，而不需要分成触发部52和连接部51，这样可以简化触发件5的结构。

另外，控制开关也可以采用磁控开关，杯体2上设有在杯体2连接于底座3后触发磁控开关的感应磁铁。杯体2与底座3分离后，感应磁铁远离磁控开关，磁控开关自动复位。磁控开关采用市场上售卖的产品即可。磁控开关可以采用常开型，类似微动开关4，也可以采用常闭型，对电路作相应改变即可。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求所定义的范围。
