一种吊装结构密集书架的制作方法

本实用新型涉及一种密集书架，特别涉及一种吊装结构密集书架。

背景技术：

现有的图书馆为了提高藏书量，一般都配置有大型书架，这样的大型书架给拿放书籍也带来了问题，特别是放在高层的书不仅很难看到书名，同时很难拿取，于是人们就想到了借助站梯来拿放高层的书籍，然而站梯用起来很不方便，而且也不安全，现有的密集书架在安装时非常麻烦，需要对每层隔板进行安装，这样大大降低了单位时间内的工作效率。为此，我们提出一种吊装结构密集书架。

技术实现要素：

本实用新型的主要目的在于提供一种吊装结构密集书架，该实用新型结构简单，设计新颖，可以方便对书籍进行取放，还可以大大节省单位时间内安装效率，便于大范围推广使用，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种吊装结构密集书架，包括书架本体、第一书架和第二书架，所述书架本体内设有第一书架和第二书架，所述第一书架与第二书架之间固定连接有齿条且齿条之间设有齿轮，所述齿条和齿轮均设置在书架本体两侧内部，所述第一书架和第二书架与书架本体内壁通过滑轨连接，所述第一书架和第二书架内均设有隔板且隔板具体设置有若干组，所述第一书架和第二书架外侧中间部位固定连接有固定板，所述书架本体底部内设有挂钩，所述隔板上方设有滑轮，所述固定板内设有卷盘以及铰链连接在卷盘一端的把手。

进一步地，所述卷盘、滑轮和隔板之间连接有金属绳。

进一步地，所述固定板内侧铰链连接有挡块，所述固定板与隔板之间设有滑槽。

进一步地，所述书架本体上端设有吊环，所述书架本体底部设有凹槽。

进一步地，所述固定板外侧表面内设有把手槽。

与现有技术相比，本实用新型具有如下有益效果：由于设置有第一书架和第二书架且第一书架和第二书架之间通过齿条和齿轮连接，能够在人们使用书架时，在挑选上层书籍时可以根据自己的需要变换第一书架和第二书架的位置，使自己可以快速拿到自己想要的书籍，通过挂钩，能够固定第一书架和第二书架的位置，使第一书架和第二书架拉下后自己不会回位，由于隔板之间连接有金属绳且金属绳一端连接有卷盘，能够在安装隔板时通过把手转动卷盘使金属绳收起，从而使隔板之间产生距离，这样可以大大节省单位时间内安装效率，反之，则可以对隔板进行收起，通过挡块能够对隔板的位置进行固定，在不使用时收起挡块使其放置在固定板内，在不使用卷盘，可以使收起把手使其放置在固定板内，通过吊环或凹槽，能够根据安装地不同采用吊装或者使用机械进行移动，该实用新型结构简单，设计新颖，可以方便对书籍进行取放，还可以大大节省单位时间内安装效率，便于大范围推广使用。

附图说明

图1为本实用新型一种吊装结构密集书架的整体结构示意图。

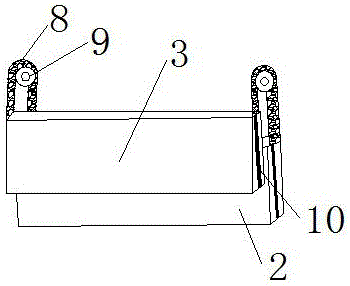

图2为本实用新型一种吊装结构密集书架中第一书架和第二书架连接结构示意图。

图3为本实用新型一种吊装结构密集书架的第一书架内部结构示意图。

图中：1、书架本体；2、第一书架；3、第二书架；4、凹槽；5、固定板；6、吊环；7、隔板；8、齿条；9、齿轮；10、滑轨；11、挂钩；12、挡块；13、卷盘；14、把手；15、金属绳；16、滑轮。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种吊装结构密集书架，包括书架本体1、第一书架2和第二书架3，所述书架本体1内设有第一书架2和第二书架3，所述第一书架2与第二书架3之间固定连接有齿条8且齿条8之间设有齿轮9，所述齿条8和齿轮9均设置在书架本体1两侧内部，所述第一书架2和第二书架3与书架本体1内壁通过滑轨10连接，所述第一书架2和第二书架3内均设有隔板7且隔板7具体设置有若干组，所述第一书架2和第二书架3外侧中间部位固定连接有固定板5，所述书架本体1底部内设有挂钩11，所述隔板7上方设有滑轮16，所述固定板5内设有卷盘13以及铰链连接在卷盘13一端的把手14，所述卷盘13、滑轮16和隔板7之间连接有金属绳15，所述固定板5内侧铰链连接有挡块12，所述固定板5与隔板7之间设有滑槽，所述书架本体1上端设有吊环6，所述书架本体1底部设有凹槽4，所述固定板5外侧表面内设有把手槽。

本实用新型一种吊装结构密集书架，由于设置有第一书架2和第二书架3且第一书架2和第二书架3之间通过齿条8和齿轮9连接，能够在人们使用书架时，在挑选上层书籍时可以根据自己的需要变换第一书架2和第二书架3的位置，使自己可以快速拿到自己想要的书籍，通过挂钩11，能够固定第一书架2和第二书架3的位置，使第一书架2和第二书架3拉下后自己不会回位，由于隔板7之间连接有金属绳15且金属绳一端连接有卷盘13，能够在安装隔板时通过把手14转动卷盘13使金属绳15收起，从而使隔板7之间产生距离，这样可以大大节省单位时间内安装效率，反之，则可以对隔板进行收起，通过挡块12能够对隔板7的位置进行固定，在不使用时收起挡块12使其放置在固定板5内，在不使用卷盘13，可以使收起把手14使其放置在固定板5内，通过吊环6或凹槽4，能够根据安装地不同采用吊装或者使用机械进行移动，该实用新型结构简单，设计新颖，可以方便对书籍进行取放，还可以大大节省单位时间内安装效率，便于大范围推广使用。

其中，所述卷盘13、滑轮16和隔板7之间连接有金属绳15。

其中，所述固定板5内侧铰链连接有挡块12，所述固定板5与隔板7之间设有滑槽。

其中，所述书架本体1上端设有吊环6，所述书架本体1底部设有凹槽4。

其中，所述固定板5外侧表面内设有把手槽。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
