一种组合柜的制作方法

本实用新型涉及一种组合家具，特别涉及一种组合柜。

背景技术：

组合柜顾名思义就是“组合”的柜子，它是将两种或者两种以上用途不同的柜子整合形成一个整体，在保证功能不缺失的情况下减小了柜子的占地面积。对现在的小户型家居环境来说，具有节约室内空间资源的作用。现在比较常见的组合柜有书柜电脑桌组合、书柜办公桌组合、衣柜梳妆台组合、榻榻米床组合等。

现有的组合柜在使用过程中存在一个问题，组合柜为了保证其内部具有足够的置物空间，其体积设计的相比单个的柜体会大一些。而现代人流动性较为频繁，每次转移居住地时都需要搬运家具，大体积的组合柜在搬用时是很不方便的。

技术实现要素：

本实用新型的目的在于提供一种组合柜，它具有方便搬运的特点。

本实用新型的上述目的是通过以下技术方案得以实现的：一种组合柜，包括若干单元柜，若干所述单元柜两两之间通过快速拆装组件连接，所述快速拆装组件包括分别设置于单元柜外侧的四个角上的L形护角，任意两个L形护角相对的一侧与单元柜的外壁三者共同形成梯形嵌槽，所述梯形嵌槽中嵌设有截面形状呈双梯形的嵌柱，相邻两个单元柜通过嵌柱来实现连接。

通过采用上述技术方案，组合柜整体被分割成了若干单元柜，单元柜之间通过快速拆装组件连接。当要搬运组合柜时，将组合柜拆分成若干单元柜，单元柜的体积、重量相较组合柜会小很多，搬运起来也就方便多了。快速拆装组件包括连接在单元柜外壁上的四个护角以及嵌柱。首先，梯形连接结构具有强度高、配合精度高的特点，那对于使用梯形结构连接的若干单元柜而言，可以提高单元柜之间连接的稳定性以及配合精度，使得组合柜在实现搬运方便的同时还能拥有较好的耐用性以及舒适的外观。其次，护角以及嵌柱与单元柜本体是分开设置的，这样的结构形式方便加工，同时护角还能对单元柜起到保护作用，进一步提高了组合柜的耐用性。而且，使用嵌柱连接或分离两个相邻单元柜时，只需要以直线形式将嵌柱插入或者拔出嵌槽，步骤较为简洁，可以节省一定的时间和人力。

本实用新型进一步设置为：所述组合柜还包括能够嵌入所述嵌槽的截面形状呈梯形的插板。

通过采用上述技术方案，当组合柜组装完成后，最外面一层的单元柜上存在护角形成的嵌槽。使用插板可以填充嵌槽，这样可以进一步增加组合柜的强度，同时也能使组合柜更加美观。

本实用新型进一步设置为：所述组合柜的下方还连接有用于使其脱离地面的支架。

通过采用上述技术方案，如果将组合柜直接置放到地面，会带来两方面的不便。第一，不方便打扫组合柜柜底和周边的卫生。第二，如果地面潮湿，潮气会加快组合柜的老化，同时会影响存放在组合柜中的物件，所以需要设置支架将组合柜撑离地面。支架可以通过嵌入最底层单元柜底部的嵌槽中来实现连接。

本实用新型进一步设置为：所述单元柜呈前端开口设置，所述开口上设置封板或柜门或抽屉或隔板。

通过采用上述技术方案，可以选择在部分单元格上设置封板、柜门、抽屉或隔板，这样人们可以根据自己的需求自由组合。

本实用新型进一步设置为：所述单元柜后端也呈开口设置，所述开口上设置封板或柜门。

通过采用上述技术方案，进一步增加了人们对组合柜组合的随意性。在组合柜上选用一些单元柜设置成两端开口的形式，这样人们可以从组合柜的任意一面取放物件。选用一些单元柜设置成双开门的结构，不仅取放物件简单，而且能够有效保存放置在其中的物价。当只需要单元柜一侧开口时，可以选用一些单元柜在其一侧开口上设置封板。还可以选用在一些两端或者一端开口的单元柜中设置抽屉、隔板、柜门，多种组合形式能够充分满足日常生活中的使用。

综上所述，本实用新型具有以下有益效果：组合柜整体被分割成了若干单元柜，单元柜之间通过快速拆装组件连接。当要搬运组合柜时，将组合柜拆分成若干单元柜，单元柜的体积、重量相较组合柜会小很多，搬运起来也就方便多了。快速拆装组件包括连接在单元柜外壁上的四个护角以及嵌柱。首先，梯形连接结构具有强度高、配合精度高的特点，那对于使用梯形结构连接的若干单元柜而言，可以提高单元柜之间连接的稳定性以及配合精度，使得组合柜在实现搬运方便的同时还能拥有较好的耐用性以及舒适的外观。其次，护角以及嵌柱与单元柜本体是分开设置的，这样的结构形式方便加工，同时护角还能对单元柜起到保护作用，进一步提高了组合柜的耐用性。而且，使用嵌柱连接或分离两个相邻单元柜时，只需要以直线形式将嵌柱插入或者拔出嵌槽，步骤较为简洁，可以节省一定的时间和人力。

附图说明

图1为实施例一的整体结构示意图；

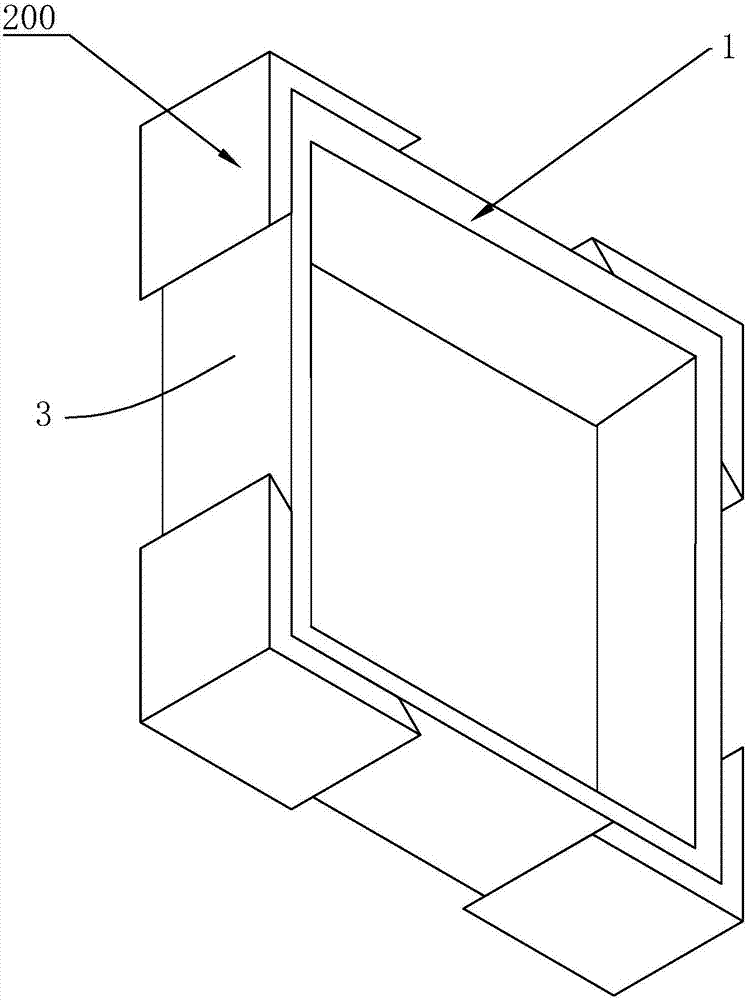

图2为实施例一中单元柜和护角配合的结构示意图；

图3为实施例一中嵌柱的结构示意图；

图4为实施例二中组合柜和支架的配合示意图。

图中，1、单元柜；2、快速拆装组件；200、L形护角；201、嵌柱；3、嵌槽；4、插板；5、支架；6、抽屉；7、封板；8、柜门；9、隔板。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：一种组合柜，组合柜可以是功能衣柜、电视柜、酒柜、书柜、橱柜等，可以采用木质、塑料、金属、合成、复合材料来制造。参照图1、图2、图3，包括若干单元柜1，单元柜1为方形筒状结构且两侧开口，单元柜1按照倍数比例拼接组合，具体情况可以按照室内空间的大小和形状自由组合。单元柜1两两之间通过快速拆装组件2连接，快速拆装组件2包括分别设置于单元柜1外侧的四个角上的L形护角200，L形护角200可以采用木材或者金属材料制造，通过螺栓或胶层来连接到单元柜1上面。任意两个L形护角200相对的一侧与单元柜1的外壁三者共同形成梯形嵌槽3，梯形嵌槽3中嵌设有截面形状呈双梯形的嵌柱201，相邻两个单元柜1通过嵌柱201连接。这种组合柜最好的设置方式是放置在室内空间的中部，起到隔断作用，同时取放物件比较简单。

参照图1，当组合柜组装完成后，最外面一层的单元柜1上存在护角形成的嵌槽3。在这里我们设计了一种截面形状呈梯形的插板4，将插板4插入嵌槽3可以使两个护角和插板4组成一个平面。这样既可以增加组合柜的强度，也能使组合柜更加美观。

参照图1，在日常生活中，有些物件需要在避光、防尘空间中存放。出于这方面的考虑，我们可以在全部或者部分单元柜1上设置柜门8，柜门8可以有以下几种形式。第一种，在单元柜1的开口的侧边设置转轴，柜门8是与该转轴枢接的平开门。第二种，在单元柜1的开口的中部设置转轴，柜门8是围绕该转轴转动的旋转门。第三种，在单元柜1开口的顶壁和底壁上分别开设对称的两个滑槽，柜门8是卡设在该滑槽中的推拉门。柜门8可以使用木质、金属、玻璃材料来制造。

如果组合柜是依墙摆放的，可以只在单元柜1的一侧开口上设置柜门8，这时墙体和单元柜1框体以及柜门8三者可以形成避光、防尘的封闭空间。如果组合柜设置在居室的中间，可以选用在单元柜1的两边都设置柜门8。也可以在单元柜1的一侧开口处设置柜门8，另一侧开口处设置封板7，封板7可以嵌入单元柜1中，也可以通过胶或者螺钉连接到单元柜1上。这样柜门8、单元柜1框体和封板7可以形成密闭空间。还可以选用抽屉6来形成密闭空间，在一个单元柜1中可以设置一层或者多层抽屉6，这里可以按照单元柜1的大小或者所要存放物品的大小自行设定每个单元柜1中设置的抽屉6的具体层数。

参照图1，在生活有时要存放一些体积较小的物件，直接将其放入单元柜1中会占用整个单元柜1的空间，造成空间的浪费，而且当一个单元柜1中存放的物件较多时，不容易寻找。出于这方面的考虑，我们可以在全部或部分单元柜1中设置隔板9，隔板9形状可以随意限定，如采用平板可以将单元柜1分割成两个储物腔，采用“十”字隔板9可以将单元柜1分割成四个储物腔。在制作隔板9时，隔板9外边框要稍稍大于单元柜1的内边框，这样可以将隔板9直接嵌装到单元柜1中，而无需再单元柜1中开设嵌槽3，这样既可以保证单柜柜的强度，同时也能减少加工步骤，节约加工成本。这样我们可以将小件物件分类存放到不同的储物腔中，这样既节约的单元柜1的内部空间，也便于物件的寻找。

实施例二：本实施例与实施例一的区别在于，参照图4，出于保护组合柜和方便打扫组合柜底部和周边卫生的目的下，在组合柜底部设置支架5，支架5可以采用木材或者金属材料制造。支架5可以单独制造，然后将组合柜摆放在其上。也可以和支架5和组合柜分体设置，将支架5接近最底层单元柜1的一边设置成双梯形嵌柱201的结构，通过这种方式实现支架5和单元柜1的连接，充分利用单元柜1的连接形式，提高适配性。在一组组合柜中，单元柜1的大小和形状可以根据具体需要自行设定，与之适配的L形护角200、嵌柱201、以及插板也可以根据实际情况来制作。在组合柜中，可以将部分单元柜1做成其余单元柜的任意倍数大小，比如2倍、3倍等大小，这部分单元柜1竖向设置可以用作衣柜，横向布置可以用做储放大物件的储物柜。也可以根据功能性的需要，增加或者减少组合柜中的部分单元柜1，使组合柜的形状更加随意多变，方便生活中的使用。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
