一种通风隔音结构及包括其的通风隔音调节窗的制作方法

本实用新型涉及一种通风结构及包括其的通风窗；尤其涉及一种通风隔音结构及包括其的通风隔音调节窗。

背景技术：

玻璃窗可以遮挡风雨、隔音，还能采光，甚至可以起到美化效果，因此成了现代建筑不可缺少的一部分。随着人们生活水平和生活品味的提高和改善，人们对玻璃的用途越来越广。

目前，人们主要是利用玻璃来隔音和透光。却难以实现在使用玻璃在隔音透光的同时，通过玻璃通风透气。如此减小了室内外空气的自然流通。因此，如何在实现隔音的同时，解决通风换气是一个亟待解决的问题。

技术实现要素：

本实用新型的目的在于实现在隔音的同时，实现自然的室内外气流交换。

为了实现上述效果，本实用新型提供一种通风隔音结构，包括重叠间隔布置的室内板件和室外板件，在所述室内板件上开设有若干通风孔，在所述室外板件上开设有若干减音孔，所述通风孔与所述减音孔间隔错开分布，声音在从通过减音孔和通风孔进入室内的途径中被反射削弱。

进一步，所述减音孔为楔形孔，所述楔形孔的大口径端远离室内。

进一步，所述楔形孔的延伸截面为矩形或椭圆形。

进一步，所述室内板件和室外板件采用透明材料制成。

进一步，所述透明材料为玻璃。

进一步，所述楔形孔为矩形时，其小口端的宽度不大于2mm。

一种通风隔音调节窗，包括所述的通风隔音结构，还包括间距调节结构，所述间距调节结构包括窗框、气囊和两组弹性件，在所述窗框内供室内板件和室外板件相互垂直移动的环槽，在所述环槽的两槽侧壁上分别设置有与室内板件和室外板件弹性配合的弹性件，所述气囊设置在室内板件和室外板件之间，通过给气囊充放气来调节室内板件与室外板件之间的垂直间距节。

进一步，所述气囊为环形气囊，所述环形气囊位于所述环槽内，且环形气囊沿环槽的槽底延伸。

本实用新型的有益效果为：

1、在通风孔和减音孔的作用下，既能有效阻隔削弱噪声，还能实现室内、室外空气的流动，此种结构简单。

2、楔形的减音孔，能利用其斜面将大部分的噪声反射出减音孔。

3、透明材料的选用，能有效的透光，节省能源。

4、间距调节结构能方便调节室内板件和室外本件的间距，并以其间距来控制隔音的程度和通风的大小。

5、环形气囊结构简单，在与弹性件的配合下，环形气囊作用在室内板件和室外板件上的作用力均匀，调节方便。

6、环形气囊位于环槽内，减小其对玻璃的透光面积的影响，增大玻璃的透光性能。

7、减音孔的小端宽度不大于2mm时，水在减音孔壁的作用下，能够利用水的表面张力来防止雨水进入。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明：

图1为本实用新型的爆炸结构示意图；

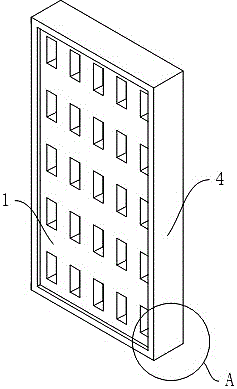

图2为图1的组装示意图；

图3为图2中A处的局部剖视放大图；

图4为通风隔音结构的通风原理图；

图中：1-室外玻璃、11-减音孔、2-环形气囊、3-室内玻璃、31-通风孔、4-窗框、41-环槽、5-弹性件。

具体实施方式

参见图1、图2、图3和图4，（图1中省略了两组弹性件5），本实用新型通风隔音调节窗，包括窗框4、两组弹性件5、环形气囊2和二者之间设有通风隔音结构的室内玻璃3和室外玻璃1。在窗框4的内部开设有环槽41，环槽41用于安装两块平行重叠的室内玻璃3和室外玻璃1。在两块室内玻璃3和室外玻璃1之间的环槽41内设有环形气囊2,环形气囊2沿环槽41的底部延伸，其延伸两侧面与室内玻璃3和室外玻璃1推压配合。在环槽41的内部的两侧壁上分别设置有一组弹性件5，位于环槽41内的室内玻璃3和室外玻璃1分别与环槽41两侧壁上的弹性件5弹性配合。在环槽41内，两组弹性件5与环形气囊2分别抵合在室内玻璃3和室外玻璃1两侧的对应位置上，如此能减小或者避免室内玻璃3和室外玻璃1，因为两侧受力不共线，而破损玻璃的问题。

室内玻璃3和室外玻璃1之间的垂直间距增大，是通过网环形气囊2中充入气体，以环形气囊2来压缩弹性件5，从而扩大室内玻璃3和室外玻璃1的垂直间距。室内玻璃3和室外玻璃1之间的垂直间距减小，是通过泻放环形气囊2中的气体，以弹性件5来推压室内玻璃3和室外玻璃1，从而缩小二者之间的垂直间距。

在室内玻璃3和室外玻璃1之间的通风隔音结构，包括开设在室内玻璃3上的若干通风孔31和开设在室外玻璃1上的若干减音孔11，通风孔31和减音孔11间隔错开分布，室外进入的声音在依次经过减音孔11和通风孔31后被削弱。减音孔11为楔形条孔，楔形条孔的大口径端远离室内，其小口径端靠近室内。声音在从减音孔11进入室内时，大部分的声音会在减音孔11倾斜的孔壁作用下反射处减音孔11，少部分的声音会进入到减音孔11内，但是进入的声音会在室内玻璃3表面的反射下，反射出减音孔11。

为了防止雨水从减音孔11中进入，减音孔11小口径端的宽度为2mm，2mm的口径的宽度能利用水的表面张力来防止雨水进入。

使用中，若是需要增大通风量，则可以通过增大室内玻璃3和室外玻璃1的间距来实现，间距的增大是通过往环形气囊2内充入气体来实现。

另外，减音孔11除了是上述的延伸截面为矩形的楔形条孔，也可以是延伸面为椭圆形的楔形孔。

在上述实施例中，是在室内玻璃3和室外玻璃1上分别开设通风孔31和减音孔11来实现通风隔音；同时在不需要透光的情况下，通风孔31和减音孔11则可以开设在其他非透明材料制成的板件上。
