一种带镂空侧把的壶的制作方法

本实用新型涉及一种茶具，特别是涉及一种带镂空侧把的壶。

背景技术：

我国是茶文化大国，多数人都有喝茶的习惯，喝茶工具是必不可少的，茶壶就其中之一，现有茶壶一般设有柄，但现有手柄都是一体成型，形式比较单一，美观性较差，仍有待于改进。

技术实现要素：

为了解决上述问题，本实用新型提供了一种带镂空侧把的壶。

本实用新型采用的技术方案为：一种带镂空侧把的壶，其特征在于包括茶壶和手柄，茶壶侧面设有一向外突出的锥形凸台，凸台上设有连接孔，连接孔内连接有连接体，连接体为空心回转体，连接体前段插入连接在连接孔内，连接体后段与凸台连接处的外缘重合；手柄由手柄主体、前连接柱、后连接柱构成，手柄主体是由螺旋方向相反的左螺旋筋和右螺旋筋交叉连接而成的空心壳体，前连接柱连接在手柄主体前端，前连接柱可插入并通螺钉固定在连接体的中孔内，后连接柱连接在手柄主体后端，后连接柱外侧面设有螺纹，手柄沿其轴线纵向分为左右两部分，前连接柱左半部设有孔，前连接柱右半部设有插入孔的定位柱，后连接柱左右两部分通过与螺纹配合的装饰帽固定连接。

进一步的，所述左螺旋筋和右螺旋筋交叉连接处外侧连接有装饰体。

进一步的，所述装饰体为与手柄主体成型的花饰。

进一步的，所述装饰体为粘接的钻饰。

本实用新型在壶体的单侧通过连接体连接把手，把手为左螺旋筋和右螺旋筋构成的空心体，具有很好地装饰性，更美观，而且该结构即使使用密度较大材料制取，也不会很重，轻便。

附图说明

图1为本实用新型实施例整体结构示意图。

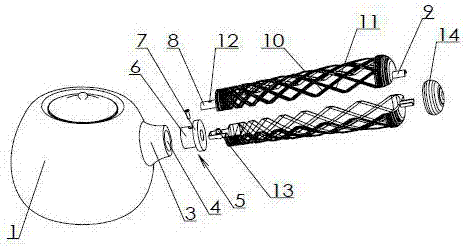

图2为本实用新型实施例分解视图。

图中标号名称：1茶壶；2手柄；3凸台；4连接孔；5连接体；6连接体前段；7连接体后段；8前连接柱；9后连接柱；10左螺旋筋；11右螺旋筋；12孔；13定位柱；14装饰帽。

具体实施方式

本实用新型实施例如图1、2所示，该一种带镂空侧把的壶设有茶壶1和手柄2，茶壶为陶瓷材料，当然实施时并不局限于该材料，茶壶侧面设有一向外突出的锥形凸台3，凸台上设有连接孔4，连接孔内连接有连接体5，连接体为空心回转体，连接体前段6插入连接在连接孔内，连接体后段7与凸台连接处的外缘重合，顺滑过渡；手柄由手柄主体、前连接柱8、后连接柱9构成，手柄主体是由螺旋方向相反的左螺旋筋10和右螺旋筋11交叉连接而成的空心壳体，前连接柱连接在手柄主体前端，前连接柱可插入并通螺钉固定在连接体的中孔内，后连接柱连接在手柄主体后端，后连接柱外侧面设有螺纹，手柄沿其轴线纵向分为左右两部分，前连接柱左半部设有孔12，前连接柱右半部设有插入孔的定位柱13，后连接柱左右两部分通过与螺纹配合的装饰帽14固定连接。

本实用新型在壶体的单侧通过连接体连接把手，把手为左螺旋筋和右螺旋筋构成的空心体，具有很好地装饰性，更美观，而且该结构即使使用密度较大材料制取，也不会很重，轻便。

实施时，可在左螺旋筋和右螺旋筋交叉连接处外侧连接有装饰体，如与手柄主体成型的花饰或其他几何体，更具装饰性，该装饰体也可以为粘接的钻饰，如水钻或彩钻，或其他装饰片等。

综上所述仅为本实用新型较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本实用新型技术范畴。
