一种防盗门的制作方法

本实用新型属于防盗门领域，具体地说，是涉及一种防盗门。

背景技术：

在现有技术领域中的防盗门，在闭合上锁时，门框和门扇始终是分体结构，不能融为一体，不能完全做到完美的结合，始终不给橇、扳、顶带来安全保证。

技术实现要素：

本实用新型为解决上述防盗门存在分体问题，特提供一种防盗门。

为解决上述技术问题提供的一种防盗门，包括门框、门扇以及安装并连接门框、门扇的铰链，猫眼安装在门扇的上侧表面上，天地锁安装在门框与门扇结合处，付锁安装在门框与门扇结合处，主锁安装在门框和门扇的结合处，螺纹锁安装在门框和门扇的结合处；连杆通过活动结构将天地锁、主锁、付锁、螺纹锁结合在一起形成联动；

所述的螺纹锁由两部分组成：

第一部分包括螺纹锁盒、滑板、螺杆、轨道A、连接杆、轨道B，安装在门扇上；

第二部分包括导向板、底座、螺纹管，安装在门框上；

当主锁开关时，主锁的连接舌带动连杆移动，连杆带动连接杆、滑板移动；

所述的滑板上设有凸凹齿；

所述的螺杆上设有与滑板配合的凸凹齿；

当滑板移动时带动螺杆旋转；

所述的螺杆在轨道A、轨道B驱动下转动并移动，并实现与安装在门框上的螺纹管结合或分离。

进一步的，所述的天地锁设置于门扇上端或下端，或根据需要上端和下端同时设置。

进一步的，所述的滑板、螺杆的凸凹齿为齿轮、齿条、涡轮、蜗杆或带轮结构。

进一步的，所述的螺杆总是沿着螺纹管中心线旋转并移动。

进一步的，所述的轨道A、轨道B与滑板设计为设计分体组装结构，或加工为一体结构。

进一步的，所述的轨道A、轨道B的形状按螺杆旋进螺纹管的长度进行设计，设计 为直线形或曲线形，并始终保持与螺杆相接触。

进一步的，所述的螺纹锁根据设计需要设置在门扇的主锁一侧的门扇与门框结合处的合适位置。

进一步的，所述的导向板与螺纹管设计为分体组合结构。

更进一步的，所述的导向板与螺纹管通过焊接方式组合连接。

本实用新型公开了一种防盗门，包括门框、门扇以及连接铰链，猫眼安装在门扇的上方，天地锁、付锁、主锁安装在门框与门扇交界处，并通过主锁的开关由连杆带动天地锁移动与付锁的锁舌的移动，螺纹锁安装在主锁一侧，并靠近门框与门扇交界处，所述的螺纹锁由滑板、螺杆、轨道组成并安装在门扇一边，导向板、底座、螺纹管安装在门框一边，当主锁开、关时，通过连杆带动所述的螺纹锁内的螺杆转动、并旋进门框的螺纹管内，使门扇与门框为整体连接结构，实现防盗门防撞、防橇、防盗的功能。与现有技术相比，该防盗门结构简单实用，性能可靠，安全等级高，便于推广应用。

附图说明

图1为本实用新型涉及的防盗门闭合状态示意图；

图2为本实用新型的防盗门闭合状态时A部螺纹锁结构放大示意图；

图3为本实用新型涉及的防盗门开启状态示意图；

图4为本实用新型的防盗门开启状态时B部螺纹锁结构放大示意图。

图中，1：门框；2：铰链；3：门扇；4：猫眼；5：天地锁；6：付锁；7：付锁舌；8：连接舌；9：主锁；10：主锁舌；11：连杆；12：螺纹锁；1201：螺纹锁盒；1202：导向板；1203：底座；1204：滑板；1205：螺杆；1206：螺纹管；1207：轨道A；1208：连接杆；1209：轨道B。

具体实施方式

如在说明书及权利要求当中使用了某些词汇来指称特定组件。本领域技术人员应可理解，硬件制造商可能会用不同名词来称呼同一个组件。本说明书及权利要求并不以名称的差异来作为区分组件的方式，而是以组件在功能上的差异来作为区分的准则。如在通篇说明书及权利要求当中所提及的“包括”为一开放式用语，故应解释成“包括但不限定于”。说明书后续描述为实施本实用新型的较佳实施方式，然所述描述乃以说明本实用新型的一般原则为目的，并非用以限定本实用新型的范围。本实用新型的保护范围当视所附权利要求所界定者为准。

以下结合附图对本实用新型作进一步详细说明，但不作为对实用新型的限定。

实施例

如图1所示，本实用新型涉及的防盗门闭合状态示意图，包括门框1、门扇3以及安装并连接门框1、门扇3的铰链2；猫眼4安装在门扇3的上侧表面上，按需求设定高度；天地锁5安装在门框1与门扇3结合处的门扇3上，在闭合状态，天地锁5通过特制的孔伸到门框1的孔内，保证门扇3、门框1不产生交错分开，且天地锁5的下端与连杆11连接；付锁6安装在门框1与门扇3结合处，且付锁6安装在门扇3的主锁9的一侧，并通过连杆11连接，实现互动，当主锁9在闭合状态时，付锁舌7伸到门框1的专用孔内，保证门框1、门扇3不交错分离；主锁9安装在门框1和门扇3的结合处，在主锁9闭合状态时，主锁舌10伸进门框1的专用孔内，主锁9内连接舌8与连杆11连接，当主锁9开或关时，连接舌8移动，带动连杆11移动；螺纹锁12安装在门框1和门扇3的结合处，且螺纹锁12安装在门扇3的主锁9一侧，通过连杆11与主锁9实现互动；连杆11通过活动结构将天地锁5、主锁9、付锁6、螺纹锁12结合在一起形成联动；

所述的螺纹锁12由两部分组成：

第一部分包括螺纹锁盒1201、滑板1204、螺杆1205、轨道A 1207、连接杆1208、轨道B 1209，安装在门扇3上；

第二部分包括导向板1202、底座1203、螺纹管1206，安装在门框1上；

当主锁9开关时，主锁的连接舌8带动下端连杆11移动，连杆11带动连接杆1208、滑板1204移动；

所述的滑板1204上设有凸凹齿；

所述的螺杆1205上设有与滑板1204配合的凸凹齿；

当滑板1204移动时带动螺杆1205旋转；

所述的螺杆1205在轨道A 1207、轨道B 1209驱动下转动并移动，并实现与安装在门框1上的螺纹管1206结合或分离。

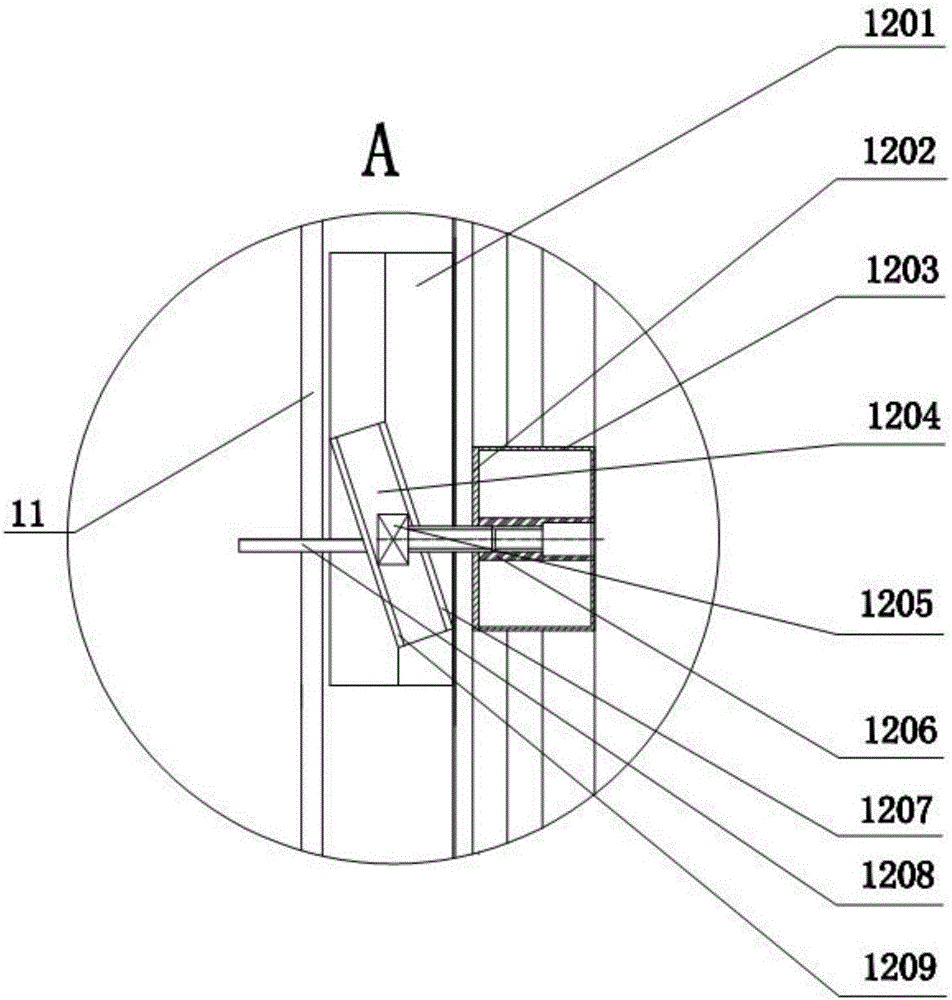

图2所示为本实用新型的防盗门闭合状态A部螺纹锁放大结构示意图：螺纹锁(12)通过螺纹锁盒1201安装在门扇3上，作为螺纹锁12的一部分，滑板1204活接在螺纹锁盒1201上，连接方式可以用轨道方式，或滚轮方式等，保持滑板1204与螺纹锁盒1201滑动顺畅，建议采用无阻尼滑动；滑板1204通过连接杆1208与连杆11连接，实现与主锁9互动；螺杆1205与螺纹锁盒1201进行活动连接，保证螺杆1205能顺畅移动和转动，螺杆1205一端设有凸凹齿，与滑板1204的凸凹齿相互配合，当滑板1204移动时，滑板 1204通过凸凹齿带动螺杆1205转动。

底座1203安装在门框1上，导向板1202安装在底座1203上(也可以直接安装在门框1上)，螺纹管1206内设计有与螺杆1205相匹配的螺纹，安装在导向板1202内，并保持螺纹管1206中心与螺杆1205中心在同一直线上，在主锁9处在闭合状态下，螺杆1205伸进螺纹管1206内，并保持螺纹间的粘合固定，确保门框1和门扇3相对不移动，并将门框1和门扇3通过类似螺钉固定的一个整体；螺纹管1206与导向板1202为分体组合结构，导向板1202通过冲孔、翻边、攻螺纹等工艺制成。

优选的，所述的天地锁5设置于门扇3上端或下端，或根据需要上端和下端同时设置。

优选的，所述的滑板1204、螺杆1205的凸凹齿为齿轮、齿条、涡轮、蜗杆或带轮结构。

优选的，所述的螺杆1205总是沿着螺纹管1206中心线旋转并移动。

优选的，滑板1204上安装有轨道A 1207和轨道B 1209，确保当滑板1204移动时，带动螺杆1205移动，所述的轨道A 1207、轨道B 1209与滑板1204设计分体组装结构，或加工为一体结构。

优选的，所述的轨道A 1207、轨道B 1209的形状按螺杆1205旋进螺纹管1206的长度进行设计，设计为直线形或曲线形，并始终保持与螺杆1205相接触。

优选的，所述的螺纹锁12根据设计需要设置在门扇3的主锁9一侧的门扇3与门框1结合处的合适位置。

优选的，所述的导向板1202与螺纹管1206设计为分体组合结构。

特别优选的，所述的导向板1202与螺纹管1206通过焊接方式组合连接。

图3、图4为本实用新型涉及的防盗门开启状态示意图和开启状态时B部螺纹锁放大结构示意图，当主锁9处在开启状态时，天地锁5脱离门框1，付锁舌7、主锁舌10脱离门框1，螺纹锁12中螺杆1205旋出螺纹管1206，使门框1、门扇3在铰链2相向分离，门扇3打开。

本实用新型公开了一种防盗门，包括门框、门扇以及连接铰链，猫眼安装在门扇的上方，天地锁、付锁、主锁安装在门框与门扇交界处，并通过主锁的开关由连杆带动天地锁移动与付锁的锁舌的移动，螺纹锁安装在主锁一侧，并靠近门框与门扇交界处，所述的螺纹锁由滑板、螺杆、轨道组成并安装在门扇一边，导向板、底座、螺纹管安装在门框一边，当主锁开、关时，通过连杆带动所述的螺纹锁内的螺杆转动、并旋进门框的螺纹管内，使门扇与门框为整体连接结构，实现防盗门防撞、防橇、防盗的功能。与现有技术相比，该 防盗门结构简单实用，性能可靠，安全等级高，便于推广应用。

上述说明示出并描述了本实用新型的优选实施例，但如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述发明构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本发明所附权利要求的保护范围内。
