家用自动洗菜机的制作方法

本实用新型涉及的是厨房家用设备技术领域，具体的说是一种家用自动洗菜机。

背景技术：

蔬菜在食用前都需要经过彻底的清洗，以去除上面附着的尘土、农药等对人体有害的物质，传统上都是采用人工清洗的方式，这种方式不但需要耗费人力物力，同时还会存在清洗不彻底的缺陷，对于一些上班族来说这无疑是一个比较麻烦的事情。

现有技术中的洗菜机具有洗菜功能，没有杀菌功能，而且成本高，结构复杂，使用不便，不适合家庭使用。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供了一种家用自动洗菜机，结构简单，使用方便，节约水资源，有效杀菌，成本低。

为实现上述目的，本实用新型采用的技术方案是：它包含控制面板、机体、叶轮、臭痒杀菌装置、转轴、电机、水槽、排水装置、水龙头、漏盆；机体的上端分别设置有水龙头和控制面板，水槽设置在机体的内部，水槽上设置有漏盆，水槽底部的一端设置有臭痒杀菌装置，水槽底部的另一端设置有排水装置，水槽的中间设置有转轴，转轴的上端设置有叶轮，电机与转轴连接，电机、排水装置、臭痒杀菌装置均与控制面板连接。

所述控制面板上设置有开关按钮、排水按钮、消毒按钮。

所述水槽采用2～4mm厚的食品级304不锈钢。

本实用新型的工作原理：把蔬菜放入漏盆中，打开水龙头，通过控制面板，电机带动转轴和叶轮转动，蔬菜在叶轮的带动下与水充分混合，达到清洗的效果同时通过臭痒杀菌装置进行杀菌，清洗完毕后，通过排水装置排水，用漏盆直接将蔬菜取出，使用方便。

本实用新型有益效果为：结构简单，使用方便，节约水资源，有效杀菌，成本低。

附图说明

图1是本实用新型的立体图；

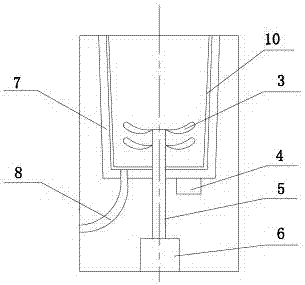

图2是本实用新型的内部结构示意图；

图中1.控制面板、2.机体、3.叶轮、4.臭氧杀菌装置、5.转轴、6.电机、7.水槽、8.排水装置、9.水龙头、10.漏盆。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

参看图1至图2，本具体实施方式采用以下技术方案：它包含控制面板1、机体2、叶轮3、臭痒杀菌装置4、转轴5、电机6、水槽7、排水装置8、水龙头9、漏盆10；机体2的上端分别设置有水龙头9和控制面板1，水槽7设置在机体2的内部，水槽7上设置有漏盆10，水槽7底部的一端设置有臭痒杀菌装置4，水槽7底部的另一端设置有排水装置8，水槽7的中间设置有转轴5，转轴5的上端设置有叶轮3，电机6与转轴5连接，电机6、排水装置8、臭痒杀菌装置4均与控制面板1连接。

所述控制面板1上设置有开关按钮、排水按钮、消毒按钮。

所述水槽7采用2～4mm厚的食品级304不锈钢。

本具体实施方式的工作原理：把蔬菜放入漏盆10中，打开水龙头9，通过控制面板1，电机6带动转轴5和叶轮3转动，蔬菜在叶轮3的带动下与水充分混合，达到清洗的效果同时通过臭痒杀菌装置4进行杀菌，清洗完毕后，通过排水装置8排水，用漏盆10直接将蔬菜取出，使用方便。

本具体实施方式结构简单，使用方便，节约水资源，有效杀菌，成本低。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
