一种智能感应调控温度的学生用椅的制作方法

本实用新型涉及学生用椅技术领域，具体为一种智能感应调控温度的学生用椅。

背景技术：

椅子是一种有靠背、有的还有扶手的坐具。古代席地而坐，原没有椅子，“椅”本是木名。《诗经》有“其桐其椅”，“椅”即“梓”，是一种树木的名称。

椅子按材质分类可分为实木椅、玻璃椅、铁艺椅、塑料椅、布艺椅、皮艺椅和发泡椅等，按使用分类：办公椅、餐椅、吧椅、休闲椅、躺椅、专用椅和学生椅等。

学生用椅已经成为学生时代不可缺少的使用工具，而且，现在的学生用椅一般都是由结构单一的椅腿、椅座和椅背组成，结构十分单一，不具有更多智能化和功能性，降低了椅子的实用性和舒适程度，由于学生需要长时间的使用，椅子的不合适会导致学生出现不必要的困难。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种智能感应调控温度的学生用椅，解决了现在的学生用椅一般都是由结构单一的椅腿、椅座和椅背组成，结构十分单一，不具有更多智能化和功能性的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种智能感应调控温度的学生用椅，包括第一椅腿，所述第一椅腿背部的两侧均固定连接有支撑架，并且两个支撑架的顶部固定连接有椅背，所述椅背上分别固定连接有人体红外感应器和第一信号收发器，并且第一椅腿的顶部固定连接有椅座，所述椅座上固定连接有温度传感器，并且椅座的内部设置有加热丝，所述第一椅腿的底端通过螺栓活动连接有第二椅腿，并且第二椅腿的底端固定连接有椅脚。

所述人体红外感应器的输出端分别与A/D转换器和中央控制器的输入端连接，并且A/D转换器的输出端分别与中央控制器和温度比较器的输入端连接，所述中央控制器的输出端分别与温度传感器、加热丝和温度比较器的输入端连接，并且温度传感器的输出端与A/D转换器的输入端连接，所述温度比较器的输出端通过反馈模块与中央控制器的输入端连接，所述中央控制器通过第一信号收发器与控制单元实现双向信号连接。

优选的，所述第二椅腿的数量为两个，并且两个第二椅腿之间固定连接有连接杆。

优选的，所述椅脚的两端均固定连接有防滑套，并且防滑套的表面设置有防滑螺纹。

优选的，所述控制单元包括远程移动终端，并且远程移动终端与第二信号收发器双向连接，所述第二信号收发器则与第一信号收发器实现双向连接。

(三)有益效果

本实用新型提供了一种智能感应调控温度的学生用椅。具备以下有益效果：

(1)、该智能感应调控温度的学生用椅，通过温度传感器、人体红外感应器、温度比较器、中央控制器、加热丝、第一信号收发器和控制单元的配合设置，解决了目前所使用的学生用椅不具有更多智能化和功能性，极大的提高了椅子的实用性和舒适程度，避免了学生在冬季使用时导致学生出现不必要的困难，保证了学生正常的学习。

(2)、该智能感应调控温度的学生用椅，通过第一椅腿的顶部固定连接有的椅座，第一椅腿背部的两侧通过支撑架固定连接有的椅背，以及第一椅腿的底端通过螺栓活动连接有的第二椅腿，第二椅腿的底端固定连接有的椅脚，改变了现在的学生用椅一般都是由结构单一的椅腿、椅座和椅背组成的问题，结构单一，并且第一椅腿和第二椅腿的配合，可以达到了椅子的高度进行升降，更好的符合了使用者的需求。

附图说明

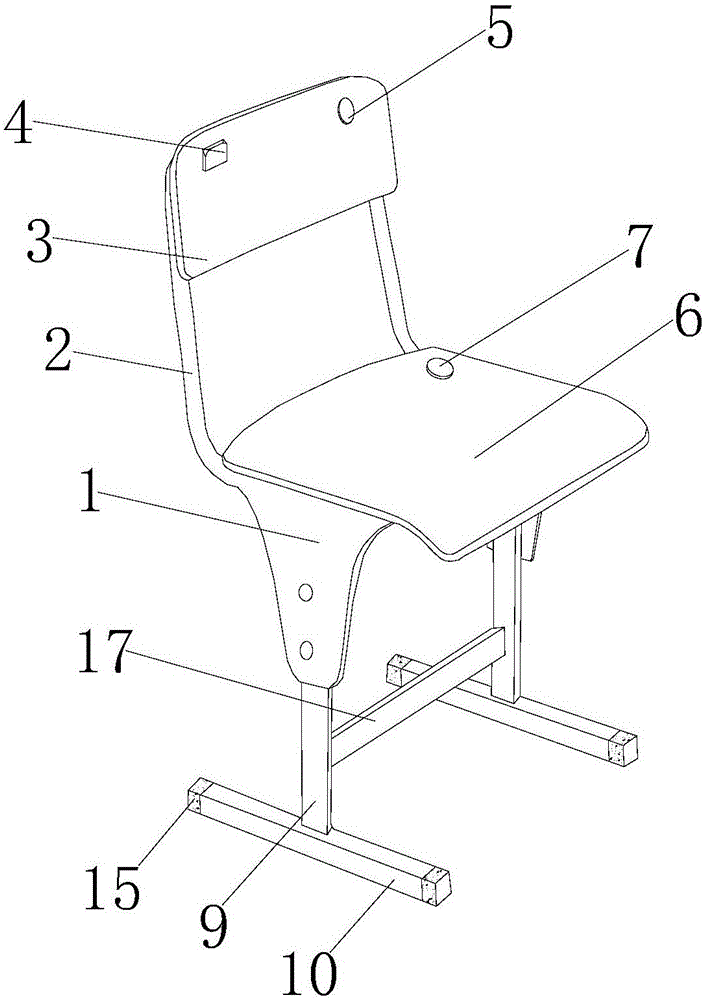

图1为本实用新型结构示意图；

图2为本实用新型椅座的结构示意图；

图3为本实用新型系统原理示意图。

图中：1第一椅腿、2支撑架、3椅背、4人体红外感应器、5第一信号收发器、6椅座、7温度传感器、8加热丝、9第二椅腿、10椅脚、11A/D转换器、12中央控制器、13温度比较器、14反馈模块、15防滑套、16控制单元、161远程移动终端、162第二信号收发器、17连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种智能感应调控温度的学生用椅，包括第一椅腿1，第一椅腿1背部的两侧均固定连接有支撑架2，并且两个支撑架2的顶部固定连接有椅背3，椅背3上分别固定连接有人体红外感应器4和第一信号收发器5，人体红外感应器4时一种可探测静止人体的红外热释感应器，由透镜、感光元件、感光电路、机械部分和机械控制部分组成，无论人体是移动还是静止，感光元件都可产生极化压差，感光电路发出有人的识别信号，达到探测静止人体的目的，并且第一椅腿1的顶部固定连接有椅座6，椅座6远离支撑架2的一侧呈圆弧形，符合人体功能学的设计，增加了使用的舒适度，椅座6上固定连接有温度传感器7，温度传感器7是指能感受温度并转换成可用输出信号的传感器，温度传感器7是温度测量仪表的核心部分，品种繁多，并且椅座6的内部设置有加热丝8，加热丝8呈螺旋设置，第一椅腿1的底端通过螺栓活动连接有第二椅腿9，第二椅腿9的数量为两个，并且两个第二椅腿9之间固定连接有连接杆17，并且第二椅腿9的底端固定连接有椅脚10，椅脚10的两端均固定连接有防滑套15，并且防滑套15的表面设置有防滑螺纹。

人体红外感应器4的输出端分别与A/D转换器11和中央控制器12的输入端连接，A/D转换器11即模数转换器，通常是指一个将模拟信号转变为数字信号的电子元件，通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号，由于数字信号本身不具有实际意义，仅仅表示一个相对大小，故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小，而输出的数字量则表示输入信号相对于参考信号的大小，并且A/D转换器11的输出端分别与中央控制器12和温度比较器13的输入端连接，中央控制器12的输出端分别与温度传感器7、加热丝8和温度比较器13的输入端连接，并且温度传感器7的输出端与A/D转换器11的输入端连接，温度比较器13的输出端通过反馈模块14与中央控制器12的输入端连接，中央控制器12通过第一信号收发器5与控制单元16实现双向信号连接，控制单元16包括远程移动终端161，远程移动终端161为手机或平板电脑，并且远程移动终端161与第二信号收发器162双向连接，第二信号收发器162则与第一信号收发器5实现双向连接。

使用者在使用前，根据学生所需要的温度，判定需要输入合格的温度值，合格温度的最大值为温度报警阈值，远程移动终端161将温度报警阈值通过第二信号收发器162和第一信号收发器5输入至中央控制器12中，中央控制器12将温度报警阈值发送至温度比较器13中，作为数据比对值。

使用者在使用时，设置有的人体红外感应器4先对人体进行感应，若人体红外感应器4感应到人体数据，人体红外感应器4将信号输送至A/D转换器11，A/D转换器11对数据进行数模转换，转换后将数据传输至中央控制器12，中央控制器12将信号输送至加热丝8和温度传感器7，并控制加热丝8和温度传感器7，加热丝8进行加热处理，温度传感器7则对椅座6的温度进行采集，并且将温度传感器7采集的数据传输到A/D转换器11，A/D转换器11对数据进行数模转换，转换后将数据传输至中央控制器12和温度比较器13，中央控制器12再将采集的数据通过第一信号收发器5和第二信号收发器162和发送至远程移动终端161，远程移动终端161对数据进行显示。

在温度比较器13中，将温度传感器7实时采集的椅座6温度与温度比较器13中输入的温度报警阈值进行比较，若比对结果为实时接收的温度数据信息高于温度报警阈值，表明椅座6温度过高，温度比较器13通过反馈模块14将温度报警信号传输到中央控制器12中，中央控制器12控制加热丝8关闭，加热丝8关闭对椅座6的加热。

综上所述，该智能感应调控温度的学生用椅，通过温度传感器7、人体红外感应器4、温度比较器13、中央控制器12、加热丝8、第一信号收发器5和控制单元16的配合设置，解决了目前所使用的学生用椅具有更多智能化和功能性，极大的提高了椅子的实用性和舒适程度，避免了学生在冬季使用时导致学生出现不必要的困难，保证了学生正常的学习。

并且，通过第一椅腿1的顶部固定连接有的椅座6，第一椅腿1背部的两侧通过支撑架2固定连接有的椅背3，以及第一椅腿1的底端通过螺栓活动连接有的第二椅腿9，第二椅腿9的底端固定连接有的椅脚10，改变了现有的现在的学生用椅一般都是由结构单一的椅腿、椅座和椅背组成的问题，结构单一，并且第一椅腿和第二椅腿的配合，可以达到了椅子的高度进行升降，更好的符合了使用者的需求。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
