一种电脑桌的角度调整装置的制作方法

本实用新型涉及电脑支撑装置，尤其涉及一种电脑桌的角度调整装置。

背景技术：

桌子被视为公司工作和家庭私人活动及学习必备的家具。桌子的结构和设置已经被着重研究，但是当电脑安装在桌子上以供学习和工作时，由于目前市场上的电脑桌是根据我国18～60岁之间的人体测量数据(身高范围在1449～1814毫米)和国家标准进行设计制作的，如果配备的是固定不可调的电脑桌的话，必然会造成使用者没有处于最佳的使用状态，长期使用不符合自己身体情况的桌进行学习会对身体造成极大的损害，如造成颈肩及臂部的肌肉、韧带的紧张痉挛，导致结构性病变；且由于桌子原先设计安装方式已经确定，再在其上放置笔记本电脑或者台式电脑的显示屏和键盘，已经不能完全适应使用者的坐姿和浏览观看习惯，极易造成使用者长时间低头侧目弓腰，这些不正确的动作给人们带来视力下降、颈椎酸疼、腰椎酸疼等职业病。

因此，根据人体工学的设计理念，设计出一种可以不同使用者的情况进行调节的电脑桌就显得特别重要。

技术实现要素：

本实用新型提供一种结构简单、安装方便使用方便，使用者可根据需要调整使用角度的电脑桌的角度调整装置。

为了实现上述实用新型目的，本实用新型采用的技术方案是：

一种电脑桌的角度调整装置，包括支座，所述支座呈U形槽状，支座内装配有呈L形且倾斜扣盖于支座的U形槽腔内便于放置台式电脑的键盘或者直接放置笔记本电脑的L形支撑板；所述L形支撑板下侧与支座的U形槽底之间还设有呈倒扣U形状便于收纳其内后L形支撑板与支座整体平齐放置或取出后作为台式电脑显示屏增高支垫的垫座。

优选地，所述支座U形槽两侧筋板的前侧分别开设有弧形槽，对应的L形支撑板前侧两端分别设有与弧形槽枢接配合以便L形支撑板切斜一定角度放置于支座的U形槽内的枢轴。

优选地，所述支座的U形槽两侧内壁上还分别设有用以调节L形支撑板角度的角度调整块。

本实用新型的有益效果是：

本实用新型通过垫座、支座和L形支撑板的配合，抬高了的台式电脑的显示器、键盘或笔记本电脑的高度，且高度与人坐下来的视线保持在一条水平面上或是略高，使得使用电脑时不必低头弯腰，而是平视或抬头，有效避免现代人长时间低头侧目弓腰用电脑时，这些不正确的动作给人们带来视力下降、颈椎酸疼、腰椎酸疼等职业病，如此达到了预防视力下降、颈椎酸疼、腰椎酸疼等职业病的功效。

且支座的U形槽内壁上还设有用以调节L形支撑板角度的挂件，方便不同高度的人调节身体、眼睛、手与电脑屏幕的高度和角度。同时手动模块的拆卸方便，安装简单，易操作。

另外，本实用新型还是一款多功能电脑桌上桌，相对于现有市场上主要针对笔记本电脑的支架，本实用新型既可针对台式电脑，也可针对笔记本电脑，实用且多功能。

【附图说明】

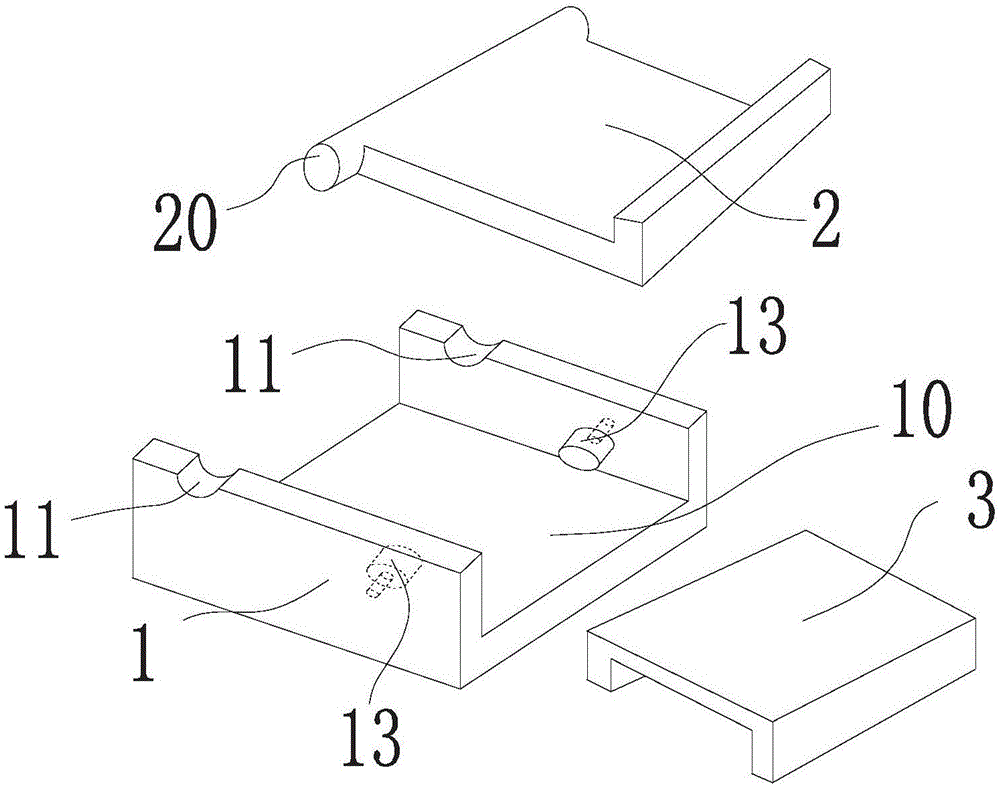

图1是本实用新型的爆炸结构示意图；

图2是本实用新型一体收纳装配的立体结构示意图；

图3是本实用新型的使用状态示意图。

【具体实施方式】

一种电脑桌的角度调整装置，如图1至图3所示，包括支座1，所述支座1呈U形槽状，支座1内装配有呈L形且倾斜扣盖于支座的U形槽腔内便于放置台式电脑的键盘或者直接放置笔记本电脑的L形支撑板2；L形支撑板2下侧与支座1的U形槽底之间还设有呈倒扣U形状便于收纳其内后L形支撑板与支座整体平齐放置或取出后作为台式电脑显示屏增高支垫的垫座3；相对于现有市场上主要针对笔记本电脑的支架，该角度调整装置既可针对台式电脑，也可针对笔记本电脑，实用且多功能。

继续如图1至图3所示，支座1的U形槽10两侧筋板的前侧分别开设有弧形槽11，对应的L形支撑板2前侧两端分别设有与弧形槽11枢接配合以便L形支撑板切斜一定角度放置于支座的U形槽10内的枢轴20；在支座1的U形槽10两侧内壁上还分别设有用以调节L形支撑板2角度的角度调整块13，旋转角度调整块13，就可控制L形支撑板2的角度，进而调整其上放置的键盘倾斜角度。

通过垫座3、支座1和L形支撑板2的配合，抬高了的台式电脑的显示器、键盘或笔记本电脑的高度，且高度与人坐下来的视线保持在一条水平面上或是略高，使得使用电脑时不必低头弯腰，而是平视或抬头，有效避免现代人长时间低头侧目弓腰用电脑时，这些不正确的动作给人们带来视力下降、颈椎酸疼、腰椎酸疼等职业病，如此达到了预防视力下降、颈椎酸疼、腰椎酸疼等职业病的功效。

且支座的U形槽内壁上还设有用以调节L形支撑板角度的挂件，方便不同高度的人调节身体、眼睛、手与电脑屏幕的高度和角度。同时手动模块的拆卸方便，安装简单，易操作。

以上所述实施例只是为本实用新型的较佳实施例，并非以此限制本实用新型的实施范围；除了具体实施例中列举的情况外，凡依本实用新型之形状、构造及原理所作的等效变化，均应涵盖于本实用新型的保护范围内。
