一种铝木复合门窗的制作方法

本实用新型涉及铝木复合门窗技术领域，具体为一种铝木复合门窗。

背景技术：

目前，铝木复合门窗采用外铝内木的结构方式，玻璃大多采用多层中空钢化玻璃。外铝的金属性不仅防水、防潮且不易变形；内木多采用严格筛选过的生长在靠近北极地区的北欧红松与东北亚原始森林的落叶松，表面喷涂进口木材专用漆，不仅防潮、防腐而且色系多样，大大提高了建筑物的档次，体现良好的视觉效果。“断桥+中空”结构增强了隔音性和密封性，能起到保温、隔热的作用，大大减少了取暖和制冷的能量消耗。使门窗的节能、环保性得到了充分体现。

然而现有的铝木复合门窗在使用过程中存在着一些不足之处，对于门窗的调节性能不好，铝木的窗户固定后，无法进行拆分，使得铝木在使用时，出现一些问题后，不能及时的更换，使用变得不方便。

技术实现要素：

本实用新型的目的在于提供一种铝木复合门窗，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种铝木复合门窗，包括第一窗户和木扇型材，所述第一窗户的内部镶嵌安装有窗户玻璃，且窗户玻璃的底部安装有限位凹槽，所述窗户玻璃的左右两侧均设置有纵向支撑杆，所述第一窗户的下方通过固定连接装置与第二窗户连接，所述固定连接装置的中间位置处安装有横向连接杆，所述固定连接装置的内侧设置有木材限位固定装置，所述固定连接装置的侧板上设置有螺栓固定孔，所述木扇型材固定安装在横向连接杆的上下两侧，所述木扇型材的外表面上嵌套安装有框铝型材，所述木扇型材与横向连接杆的相交位置处安装有滑动凹槽，且滑动凹槽的内部设置有移动滑轮。

优选的，所述木扇型材的左右两侧均设置有固定螺栓。

优选的，所述木材限位固定装置共设置有八个，且八个木材限位固定装置两两关于横向连接杆的竖直中线对称。

优选的，所述第一窗户和第二窗户处于同一竖直平面上。

与现有技术相比，本实用新型的有益效果是：该一种铝木复合门窗，首先在木扇型材的外侧嵌套安装有框铝型材，改变以往的折叠式的方式，直接将其将木扇型材嵌入到框铝型材，一方面提高了复合门窗的强度，另一方面使得复合门窗不易变形，使用效果更好，其次在该铝木复合门窗的窗口交汇处设置有固定连接装置，并通过固定螺栓将其进行固定连接，从而方便拆卸和安装，最后在横向连接杆于木扇型材之间设置有移动滑轮，使得门窗使用时更加方便移动。

附图说明

图1为本实用新型的结构示意图；

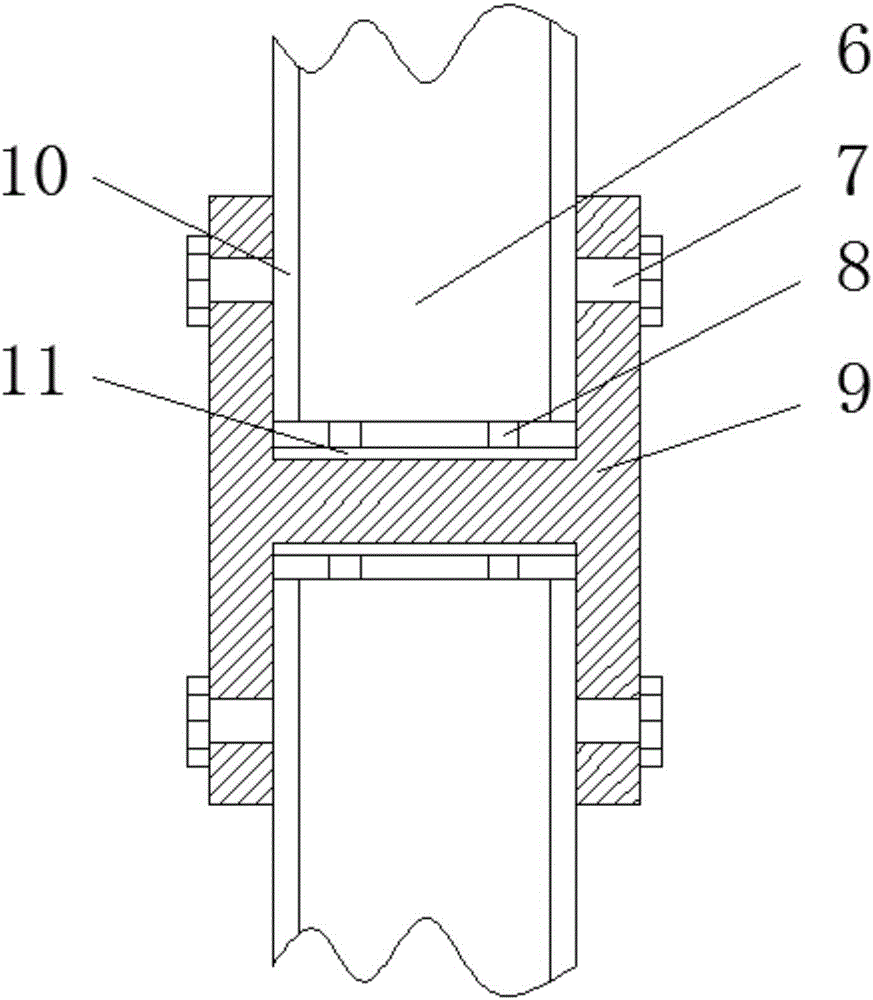

图2为本实用新型的连接卡结构示意图；

图3为本实用新型的固定连接装置结构示意图。

图中：1-第一窗户；2-窗户玻璃；3-纵向支撑杆；4-限位凹槽；5-第二窗户；6-木扇型材；7-固定螺栓；8-移动滑轮；9-固定连接装置；91-螺栓固定孔；92-木材限位固定装置；93-横向连接杆；10-框铝型材；11-滑动凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种铝木复合门窗，包括第一窗户1和木扇型材6，第一窗户1的内部镶嵌安装有窗户玻璃2，且窗户玻璃2的底部安装有限位凹槽4，窗户玻璃2的左右两侧均设置有纵向支撑杆3，第一窗户1的下方通过固定连接装置9与第二窗户5连接，固定连接装置9的中间位置处安装有横向连接杆93，固定连接装置9的内侧设置有木材限位固定装置92，固定连接装置9的侧板上设置有螺栓固定孔91，木扇型材6固定安装在横向连接杆93的上下两侧，木扇型材6的外表面上嵌套安装有框铝型材10，木扇型材6与横向连接杆93的相交位置处安装有滑动凹槽11，且滑动凹槽11的内部设置有移动滑轮8，木扇型材6的左右两侧均设置有固定螺栓7，木材限位固定装置92共设置有八个，且八个木材限位固定装置92两两关于横向连接杆93的竖直中线对称，第一窗户1和第二窗户5处于同一竖直平面上。

工作原理：该铝木复合门窗使用时，将框铝型材10嵌套安装在木扇型材6上，再将连接固定好的装置固定安装在固定连接装置9上，将固定螺栓7固定安装在固定连接装置9上的螺栓固定孔91，在利用木材限位固定装置92将木扇型材6进行固定，从而保证连接卡不会出现松动情况，铝木复合式的门窗使用时美观性更好，使用寿命更长。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
