本实用新型涉及储物装置技术领域,尤其涉及一种壁挂式智能投递柜。
背景技术:
近年来随着网购的兴起,快递业务也迅速增长,而快递在配送过程中,经常出现收件人无法签收或者快递寄存在物业出现丢失和错拿的问题。现在,智能投递柜的出现,彻底解决了此类问题。目前常见的智能投递柜都是直接安装在地面上,在机柜安装前必须先勘察安装场地,对于地面凹凸不平的场地,还必需修建安装平台,这种安装方式不仅增加了安装成本,还降低了安装效率。
此外,现有技术中的智能投递柜,一般不会对柜体内物品的放置环境进行相应的监测和调节,有可能影响物品的储存状态。
技术实现要素:
本实用新型所要解决的技术问题是提供一种壁挂式智能投递柜,所述投递柜不受地面的影响,结构简单,安装方便。
为解决上述技术问题,本实用新型所采取的技术方案是:一种壁挂式智能投递柜,其特征在于:包括投递柜本体,所述投递柜本体的背面设有若干个壁挂安装孔,用于与螺钉或螺栓配合将所述投递柜固定在墙壁上;所述投递柜本体上设有控制箱和若干个容量相同或不同的单元投递箱,在每个单元投递箱内设有红外感应传感器、温度传感器、湿度传感器、风机和加热板,且每个单元投递箱的箱门上安装有电磁门锁,所述控制箱内设有控制模块,所述控制模块包括人机交互模块、微处理器、打印机和电源模块,所述人机交互模块与所述微处理器双向连接,用于输入控制命令并显示数据;所述打印机与所述微处理器的控制输出端连接,用于打印储物凭条;所述红外感应模块与所述微处理器的信号输入端连接,用于感应单元投递箱内是否有物品,并将感应到的信息传递至微处理器进行处理;所述温度传感器与所述微处理器的信号输入端连接,用于感应投递箱内的温度信息;所述湿度传感器与所述微处理器的信号输入端连接,用于感应投递箱内的湿度信息;所述风机与所述微处理器的信号输出端连接,微处理器用于根据温度传感器和湿度传感器感应的信息控制风机动作;所述加热板与所述微处理器的信号输出端连接,微处理器用于根据温度传感器和湿度传感器感应的信息控制加热板进行加热处理;所述电磁门锁与所述微处理器的信号输出端连接,微处理器用于根据输入的信息控制电磁门锁打开;所述电源模块与所述投递柜内需要供电的模块的电源输入端连接,用于为其提供工作电源。
进一步的技术方案在于:所述壁挂安装孔至少位于所述投递柜本体背面的四个角处。
进一步的技术方案在于:所述控制模块还包括二维码读取模块,所述二维码读取模块与所述微处理器的信号输入端连接,用于读取二维码信息。
进一步的技术方案在于:所述投递柜的正面设有摄像头,与所述微处理器的信号输入端连接,用于采集并记录投递柜前侧的图像信息。
进一步的技术方案在于:所述控制模块还包括远程无线通信模块,与所述微处理器双向连接,用于实现报警信息的远程传送。
进一步的技术方案在于:所述人机交互模块为触摸屏,所述触摸屏与所述微处理器双向连接。
进一步的技术方案在于:所述人机交互模块包括与所述微处理器的输入端连接的按键模块和与所述微处理器的输出端连接的液晶显示模块。
采用上述技术方案所产生的有益效果在于:所述智能投递柜,通过投递柜本体背部设置的壁挂安装孔,直接将智能投递柜安装固定在墙壁上,不受地面平整度的影响,具有结构简单、安装方便的优点。
此外,所述智能投递柜上设有湿度传感器、温度传感器、风机和加热板,使用温、湿度传感器监测单元投递箱内的环境信息,并通过控制风机和加热板调节单元投递箱内的环境信息,使单元投递箱内的环境信息适合物品的存放。投递柜的正面设有摄像头,用于采集并记录所述投递柜前侧的图像信息,对所述投递柜的使用环境进行实时监测,当发生破坏投递柜的行为时,可以及时的捕捉到。当所述单元投递箱上的电磁锁被破坏时,会发出相应的信号到微处理器,微处理器感应该信号并通过远程无线通信模块向远程终端发送报警信息,使终端使用者及时的获取到该信息,做出及时处理。
附图说明
下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

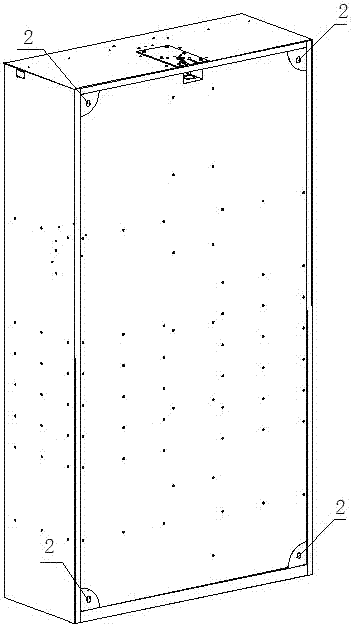

图1-2是本实用新型实施例的立体结构示意图;
图3是本实用新型实施例中控制模块的原理框图;
其中:1、投递柜本体2、壁挂安装孔3、控制箱4、单元投递箱。
具体实施方式
下面结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在下面的描述中阐述了很多具体细节以便于充分理解本实用新型,但是本实用新型还可以采用其他不同于在此描述的其它方式来实施,本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广,因此本实用新型不受下面公开的具体实施例的限制。
如图1-2所示,本实用新型实施例公开了一种壁挂式智能投递柜,包括投递柜本体1,所述投递柜本体1的背面设有若干个壁挂安装孔2,用于与螺钉或螺栓配合将所述投递柜固定在墙壁上。优选的,所述壁挂安装孔至少位于所述投递柜本体1背面的四个角处。
安装过程中,先对照四个壁挂安装孔的位置在安装墙壁上钻安装孔,然后嵌入膨胀螺栓,最后将智能投递柜通过膨胀螺栓与壁挂安装孔连接将其安装在墙壁上,完成智能投递柜的壁挂式安装,不受地面平整度的影响,具有结构简单、安装方便的优点。
如图1所示,所述投递柜本体1上设有控制箱3和若干个容量相同或不同的单元投递箱4,在每个单元投递箱4内设有红外感应传感器、温度传感器、湿度传感器、风机和加热板,且每个单元投递箱4的箱门上安装有电磁门锁。所述控制箱3内设有控制模块,所述控制模块包括人机交互模块、微处理器、打印机和电源模块,所述人机交互模块与所述微处理器双向连接,用于输入控制命令并显示数据;所述打印机与所述微处理器的控制输出端连接,用于打印储物凭条;所述红外感应模块与所述微处理器的信号输入端连接,用于感应单元投递箱内是否有物品,并将感应到的信息传递至微处理器进行处理;所述温度传感器与所述微处理器的信号输入端连接,用于感应投递箱内的温度信息;所述湿度传感器与所述微处理器的信号输入端连接,用于感应投递箱内的湿度信息;所述风机与所述微处理器的信号输出端连接,微处理器用于根据温度传感器和湿度传感器感应的信息控制风机动作;所述加热板与所述微处理器的信号输出端连接,微处理器用于根据温度传感器和湿度传感器感应的信息控制加热板进行加热处理;所述电磁门锁与所述微处理器的信号输出端连接,微处理器用于根据输入的信息控制电磁门锁打开;所述电源模块与所述投递柜内需要供电的模块的电源输入端连接,用于为其提供工作电源。
所述智能投递柜上设有湿度传感器、温度传感器、风机和加热板,使用温湿度传感器监测单元投递箱内的环境信息,并通过控制风机和加热板调节单元投递箱内的环境信息,使单元投递箱内的环境信息适合物品的存放。
需要指出的是,所述人机交互模块的组成形式有两种,第一种为触摸屏,所述触摸屏与所述微处理器双向连接;第二种包括与所述微处理器的输入端连接的按键模块和与所述微处理器的输出端连接的液晶显示模块,具体使用以上那种,需要根据实际需要进行选择。
如图3所示,在本实用新型的一个实施例中,所述控制模块还包括二维码读取模块,所述二维码读取模块与所述微处理器的信号输入端连接,用于读取二维码信息,所述二维码表示快递公司发给相应用户用于取件的秘钥,方便取件。
如图3所示,在本实用新型的一个实施例中,所述投递柜的正面设有摄像头,与所述微处理器的信号输入端连接,用于采集并记录投递柜前侧的图像信息,当发生破坏投递柜的行为时,可以及时的捕捉到。
如图3所示,在本实用新型的一个实施例中,所述控制模块还包括远程无线通信模块,与所述微处理器双向连接,用于实现报警信息的远程传送。当所述单元投递箱上的电磁锁被破坏时,会发出相应的信号到微处理器,微处理器感应该信号并通过远程无线通信模块向远程终端发送报警信息,使终端使用者及时的获取到该信息,做出及时处理。
投递人按照事先与取货人共同约定的投递柜位置号、箱号、货号,在投递柜的二维码读取模块或人机交互模块输入二维码或密码,微处理器与约定的号码进行比对后,将开门指令信号传输给相应的单元投递箱的电磁门锁,使箱门打开。
