一种分体式杯子的制作方法

本实用新型涉及杯子，尤其涉及一种分体式杯子。

背景技术：

目前市场上的杯子其内胆与杯体一般都是一体式，在使用过程中若杯身或内胆不慎破裂，则整个杯子只能做报废处理，尤其是玻璃杯其破损率相比其它杯子更高，更换时成本较大。

技术实现要素：

本实用新型针对现有技术中存在的内胆与杯体一般都是一体式，在使用过程中若杯身或内胆不慎破裂，则整个杯子只能做报废处理，尤其是玻璃杯其破损率相比其它杯子更高，更换时成本较大等缺陷，提供了一种分体式杯子。

为了解决上述技术问题，本实用新型通过以下技术方案实现：

一种分体式杯子，包括杯盖组件、杯体、内胆、杯底，所述的杯盖组件与杯体顶部相连接，所述的内胆位于杯体内，还包括调节旋钮，所述的杯底顶部与杯体底部拆卸式连接，所述的调节旋钮顶部形成限位台面并与内胆底部相配合，所述的调节旋钮底部形成螺纹凸台，所述的杯底上设置有螺纹孔并与螺纹凸台相配合。

杯盖组件用于盖合杯体顶部，杯底用于密封杯体底部，内胆位于杯体内能够起到盛装液体的作用，而杯体能够对内胆进行防护。在使用过程中，若杯体或内胆不慎破裂时，可通过杯底与杯体的拆卸式连接对杯底与杯体进行拆卸，从而对破裂的杯体或内胆进行更换，大大降低了更换成本。更换完毕后，通过调节旋钮对重新配合的内胆与杯体进行锁紧，使得内胆与杯体之间紧密贴合，避免使用过程中内胆与杯体之间出现摇晃的现象，保证杯子的正常使用。

作为优选，上述所述的一种分体式杯子，所述的杯底顶部与杯体底部的拆卸式连接为螺纹连接。使得对杯子进行拆卸安装时更方便，使用效果更佳，且其结构简单，生产成本更低。

作为优选，上述所述的一种分体式杯子，所述的螺纹凸台上还设置有旋柄。使得在对内胆进行锁紧时操作更方便，使用效果更佳。

作为优选，上述所述的一种分体式杯子，还包括调节硅胶圈，所述的调节硅胶圈位于内胆与杯体之间。在对内胆进行锁紧时，调节硅胶圈起到调节内胆与杯体之间距离的作用，同时调节硅胶圈具有一定的弹性，能够对内胆与杯体起到缓冲作用，使得内胆在使用过程中更加不易晃动。

作为优选，上述所述的一种分体式杯子，还包括提绳，所述的杯盖组件上设置有凹槽，所述的提绳套于凹槽上，所述的杯盖组件上还设置有对提绳的一端进行限位的限位块。提绳的设计更方便使用者外出时携带，在未通过提绳对杯子进行提携时，提绳可卡入凹槽中，减小了提绳的占用空间，在需要通过提绳进行提携时，只需将提绳从凹槽上拿出并翻转即可使用，使用效果更佳。

作为优选，上述所述的一种分体式杯子，所述的提绳另一端还设置有凸点。使得提绳使用与安放时更方便，使用效果更佳。

作为优选，上述所述的一种分体式杯子，所述的杯盖组件包括上盖、下盖，所述的上盖上设置有卡合台面一，所述的下盖上设置有卡合台面二，所述的上盖、下盖通过卡合台面一、卡合台面二相卡合，所述的凹槽设置于下盖上，所述的限位块设置于上盖上。通过上述结构，可对杯盖组件进行拆卸和安装，既方便零件的替换，延长杯子的使用寿命，且方便对杯子进行全面的清洗。

作为优选，所述的下盖上在与限位块对应处还设置有限位槽，所述的提绳一端设置有限位台并卡入下盖的限位槽中，所述的限位块对提绳上的限位台进行限位。上盖与下盖盖合时通过限位块与限位槽的配合使两者间产生间隙并使得提绳限位台卡入间隙中，一方面能够减小提绳的占用空间，另一方面能够对提绳进行更好的限位。

作为优选，上述所述的一种分体式杯子，还包括阻水硅胶圈，所述的阻水硅胶圈设置于内胆与杯盖组件之间。阻水硅胶圈能有效阻止液体通过内胆与杯盖组件的缝隙漏出，使用效果更佳。

附图说明

图1为本实用新型一种分体式杯子的爆炸结构示意图；

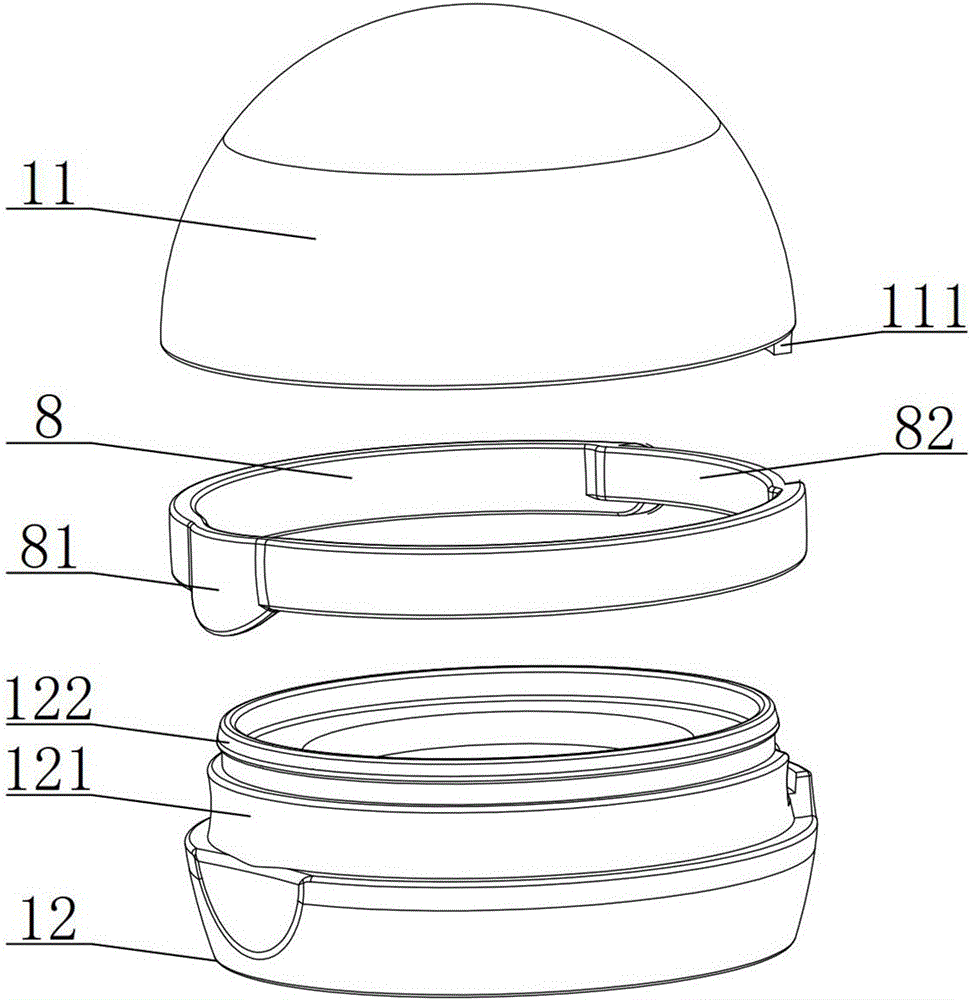

图2为本实用新型中杯盖组件、提绳的爆炸结构示意图；

图3为本实用新型中杯盖组件的的爆炸结构示意图；

图4为本实用新型一种分体式杯子的剖面示意图；

图5为本实用新型一种分体式杯子处于调节状态下的剖面示意图；

图6为本实用新型一种分体式杯子侧面的剖面示意图；

图7为本实用新型提绳处于使用状态下的结构示意图。

具体实施方式

下面结合附图1-7和具体实施方式对本实用新型作进一步详细描述，但它们不是对本实用新型的限制：

实施例1

如图1至图7所示，一种分体式杯子，包括杯盖组件1、杯体2、内胆4、杯底6，所述的杯盖组件1与杯体2顶部相连接，所述的内胆4位于杯体2内，还包括调节旋钮5，所述的杯底6顶部与杯体2底部拆卸式连接，所述的调节旋钮5顶部形成限位台面51并与内胆4底部相配合，所述的调节旋钮5底部形成螺纹凸台52，所述的杯底6上设置有螺纹孔61并与螺纹凸台52相配合。

正常使用时，如图4、图6所示，杯盖组件1盖合杯体2的顶部，杯底6密封杯体2的底部，内胆4位于杯体2内。

当杯子的杯体2或内胆4破裂时，将杯盖组件1从杯体2上取下，并通过杯底6与杯体2的拆卸式连接对杯底6与杯体2进行拆卸，从而对破裂的杯体2或内胆4进行更换。更换完成后，杯体2与内胆4之间可能并未紧密贴合，此时如图5所示通过旋转调节旋钮5对内胆4进行锁紧，使得内胆4最终如图4所示与杯体2完全贴合，从而防止使用过程中内胆4在杯体2内晃动。通过上述结构，使得杯体2或内胆4不慎破裂时可单独更换，从而降低了更换成本。

作为优选，所述的杯底6顶部与杯体2底部的拆卸式连接为螺纹连接。

作为优选，所述的螺纹凸台52上还设置有旋柄53。

作为优选，还包括调节硅胶圈3，所述的调节硅胶圈3位于内胆4与杯体2之间。

作为优选，还包括提绳8，所述的杯盖组件1上设置有凹槽121，所述的提绳8套于凹槽121上，所述的杯盖组件1上还设置有对提绳8的一端进行限位的限位块111。

正常使用过程中，如图6所示，提绳8套于凹槽121上，能够减小提绳8的占用空间。当需要对杯子进行提携时，如图7所示，将提绳8从凹槽121上拿出并翻转，从而形成一个能够对杯子进行提携的提携部，方便使用者对杯子进行提携，使用效果更佳。

作为优选，所述的提绳8另一端还设置有凸点81。

作为优选，所述的杯盖组件1包括上盖11、下盖12，所述的上盖11上设置有卡合台面一112，所述的下盖12上设置有卡合台面二122，所述的上盖11、下盖12通过卡合台面一112、卡合台面二122相卡合，所述的凹槽121设置于下盖12上，所述的限位块111设置于上盖11上 。

如图4所示，正常使用时，上盖11、下盖12通过卡合台面一112、卡合台面二122相卡合。当需要进行清洗或者存储时，如图2、图3所示，只需稍用力即可将上盖11、下盖12分离，从而能够减小存储时的占用空间，且更加便于清洗。

作为优选，所述的下盖12上在与限位块111对应处还设置有限位槽123，所述的提绳8一端设置有限位台82并卡入下盖12的限位槽123中，所述的限位块111对提绳8上的限位台82进行限位。

作为优选，还包括阻水硅胶圈7，所述的阻水硅胶圈7设置于内胆4与杯盖组件1之间。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利的范围所作的均等变化与修饰，皆应属本实用新型的涵盖范围。
