一种组合餐具的制作方法

本实用新型涉及一种组合餐具，属生活用具技术领域。

背景技术：

目前人们常用的餐具如勺子、叉子、餐刀都是独立存在的，虽然能够满足人们日常使用的需要，但存有不便携带的问题。目前市场上存有多种组合餐具，在一定程度上解决了现有餐具不便携带的问题。但现有的组合餐具存有结构不够紧凑和结构复杂的问题，不能满足人们使用的需要。

技术实现要素：

本实用新型的目的在于：提供一种结构简单、使用方便，功能齐全，便于人们携带的组合餐具。

本实用新型的技术方案是：

一种组合餐具，它由收纳盒、餐叉头、餐勺头和兼做餐叉头餐柄和餐勺头餐柄的筷子构成，其特征在于：筷身的下端螺纹安装有筷尾，筷身的上端螺纹安装有筷帽，筷帽之间通过连接线相互连接；所述的其中一根筷子的筷身上竖直状设置有限位孔，限位孔之间通过滑槽连通，筷身内插装有餐刀，餐刀的下端设置有限位弹片，限位弹片上固装有限位按键；限位按键与滑槽滑动连接，限位按键与限位孔锲合连接。

所述的餐刀刀背上设置有启瓶口，所述的限位孔为阶梯通孔，所述的限位按键的截面呈“凸”字形 。

所述的筷尾为一端封闭的管状体。

所述的筷身为管状体。

所述的筷尾外表面设置有防滑纹。

本实用新型的优点在于：

该组合餐具，设计新颖、结构紧凑、采用了在筷尾内放置牙签、在筷身上端可换装餐叉头、餐勺头和在筷身内内置餐刀的结构设计；采用该种设计后，该组合餐具具备了勺子、叉子、筷子、刀子的多种功能，解决了现有组合餐具存有结构不够紧凑和结构复杂的问题,满足了人们使用的需要。

附图说明

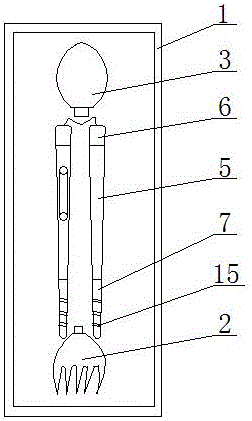

图1为本实用新型的结构示意图；

图2为本实用新型筷子的结构示意图；

图3为本实用新型餐刀的结构示意图。

图中：1、收纳盒，2、餐叉头，3、餐勺头，4、连接线，5、筷身，6、筷帽，7、筷尾，8、牙签，9、限位孔，10、滑槽，11、餐刀，12、限位弹片，13、限位按键，14、启瓶口，15、防滑纹。

具体实施方式

该组合餐具由收纳盒1、餐叉头2、餐勺头3和兼做餐叉头餐柄和餐勺头餐柄的筷子构成：呈管状体的筷身5下端螺纹安装有筷尾7。筷尾7呈一端封闭的管状体，将筷尾7设计成管状体的目的在于：以便于在筷尾7内放置牙签8。筷尾7外表面设置有防滑纹15。设置防滑纹15的目的在于：增加筷尾7外表面的摩擦系数，以增强筷子的夹持效果。

筷身5的上端螺纹安装有筷帽6，筷帽6之间通过连接线4相互连接；设置连接线4的目的在于：通过连接线4将筷子连接在一起，防止单只筷子的丢失。

其中一根筷子的筷身5上竖直状设置有呈阶梯通孔的限位孔9。限位孔9之间通过滑槽10连通，筷身5内插装有餐刀11。餐刀11刀背上设置有启瓶口14，设置启瓶口14的目的在于：人们可借助启瓶口14开启啤酒瓶或其它饮品的瓶盖。

餐刀11的下端设置有限位弹片12，限位弹片12上固装有截面呈“凸”字形的限位按键13；限位按键13与滑槽10滑动连接，设置滑槽10的目的在于：通过滑槽10对限位按键13进行限位导向的方式，达到控制餐刀11移动的目的。

限位按键13与限位孔9锲合连接。限位按键13的外径与限位孔9内径相对应，当限位按键13与限位孔9锲合连接时，限位孔9能够对限位按键13进行限位固定，从而达到通过限定限位按键13固定餐刀11的目的。

当人们需使用餐刀11时，人们仅需按下限位按键13，并推动限位按键13沿滑槽10上移至处于上端的限位孔9上即可，此时餐刀11会被推出筷身5，而后人们即可手握筷身5的方式使用该组合餐具的餐刀功能。使用完毕后，人们通过限位按键13将餐刀11退回即可。

当人们需要使用餐叉或餐勺时，人们仅需将餐叉头2或餐勺头3螺纹安装在筷身5的上端，就能够满足使用要求。

该组合餐具，设计新颖、结构紧凑、具备了勺子、叉子、筷子、刀子的多种功能，解决了现有组合餐具存有结构不够紧凑和结构复杂的问题，满足了人们使用的需要。
