电动上折门的制作方法

本实用新型涉及一种电动上折门，具体是一种用于擦窗机通道的开启门，属于。

背景技术：

传统建筑物的擦窗机一般是停留在大楼的楼顶，露天放置，影响了擦窗机的使用寿命和整个大楼的整体美观性。

技术实现要素：

针对上述现有技术存在的问题，本实用新型提供一种电动上折门，其开启后不占用其他幕墙周边空间，开启角度大，开启洞口高度高，可以满足所有擦窗机的进出工作；关闭后和周围幕墙融为一体，不会破坏整个大楼的整体美观性。

为了实现上述目的，本实用新型采用的一种电动上折门，包括固定架、安装在固定架上可折叠的活动架、用于将固定架和活动架向上推出的举升系统以及用于实现活动架折叠的助推系统和拖动系统；所述举升系统包括若干组安装在固定架下方的升降装置，每组升降装置包括举升电机和举升螺杆，举升电机通过联轴器与举升螺杆连接；所述助推系统安装在固定架上，可向活动架的折叠部提供一个向上拱起的推力；所述拖动系统安装在固定架和活动架之间，可拖动活动架完成折叠动作。

优选地，所述助推系统包括助力推杆、第二联轴器和助推电机，助力推杆通过第二联轴器与助力电机连接。

优选地，所述拖动系统包括拖动电机、上部链轮、拖动链条、下部链轮和拖动滑轮组，上部链轮和下部链轮分别安装在固定架的上部和下部；上部链轮通过拖动链条与下部链轮连接，拖动滑轮组与活动架的下部连接，活动架的上部与固定架连接；拖动电机通过拖动电机联轴器与上部链轮的轴承相连，带动上部链轮转动，拖动链条和下部链轮随之转动；随着拖动链条的转动，拖动滑轮组和活动架的下端沿着固定架向上移动，实现活动架的折叠。

优选地，还包括上部滑轮轨道、下部滑轮轨道以及安装在固定架上、下端的上部滑轮组和下部滑轮组，上、下部滑轮组、对应安装在上、下部滑轮轨道、内，上、下部滑轮组、工作带动整个固定架沿上、下部滑轮轨道、上下移动。

优选地，所述活动架包括上下两个折叠部，上、下折叠部之间通过合页连接，并安装有缓冲胶条。

与现有技术相比，本实用新型采用举升系统将整个活动架推出幕墙面，然后通过助推系统和拖动系统把整个活动架折叠起来，让出一个开启洞口，让擦窗机可以出入工作。开启后不占用其他幕墙周边空间，开启角度大，开启洞口高度高，可以满足所有擦窗机的进出工作。而且关闭后和周围幕墙融为一体，不会破坏整个大楼的整体美观性。

附图说明

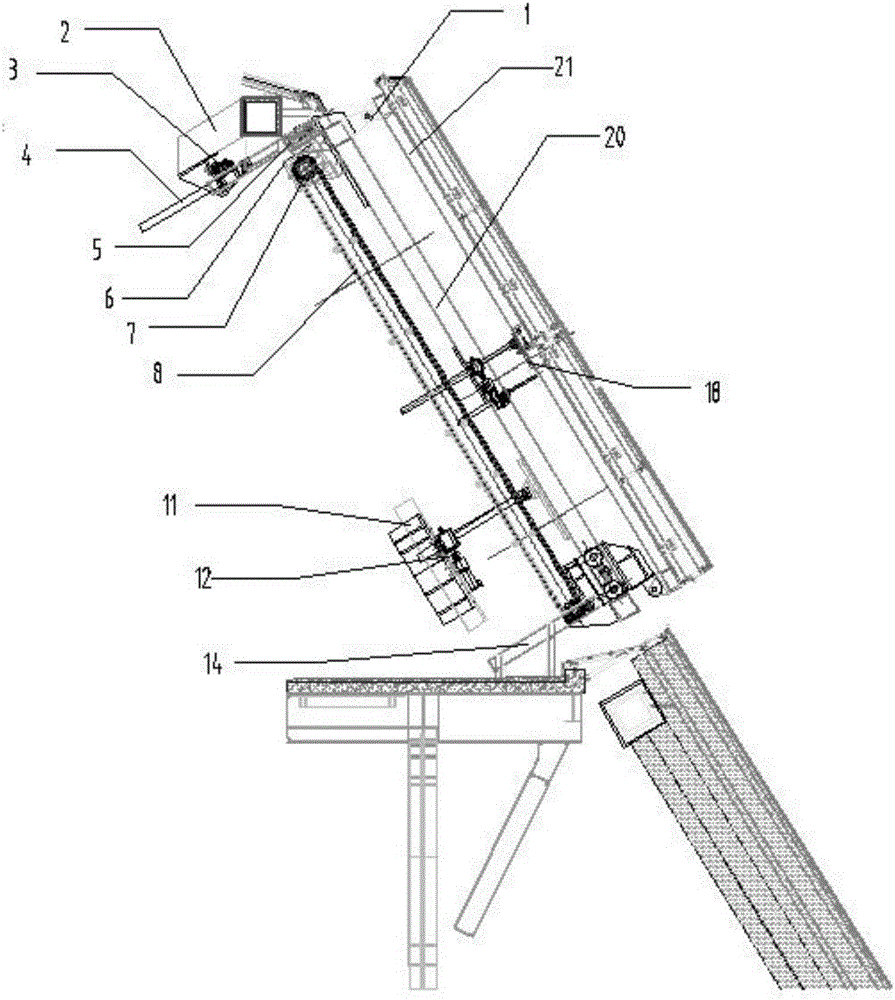

图1为本实用新型的结构示意图；

图2为本实用新型整个活动架上升的状态示意图；

图3为本实用新型折叠后的状态示意图；

图4为本实用新型上部链轮处的剖视图；

图5为本实用新型下部链轮处的剖视图。

图中：1、上部支轴，2、上部举升电机支撑构件，3、上部滑轮轨道，4、举升螺杆，5、上部滑轮组，6、拖动电机，7、上部链轮，8、拖动链条，9、助力推杆，10、第二联轴器，11、下部举升电机支撑构件，12、第一联轴器，13、下部链轮，14、下部滑轮轨道，15、下部滑轮组，16、拖动滑轮组，17、传感器座，18、合页，19、缓冲胶条，20、固定架，21、活动架，22、拖动电机联轴器，23、举升电机前端联轴。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。

如图1至图5所示，一种电动上折门，包括固定架20、安装在固定架20上可折叠的活动架21、用于将固定架20和活动架21向上推出的举升系统以及用于实现活动架21折叠的助推系统和拖动系统；所述举升系统包括若干组安装在固定架20下方的升降装置，每组升降装置包括举升电机和举升螺杆4，举升电机通过联轴器与举升螺杆4连接；所述助推系统安装在固定架20上，可向活动架21的折叠部提供一个向上拱起的推力；所述拖动系统安装在固定架20和活动架21之间，可拖动活动架21完成折叠动作。

如图1所示，举升系统可以是四个对称布置在固定架20左右两侧的升降装置，同侧的两个升降装置分别位于固定架20的上部和下部，如上部升降装置中的举升电机可安装在上部举升电机支撑构件2处，下部升降装置的举升电机可安装在下部举升电机支撑构件11处。举升螺杆4为螺旋升降机，举升螺杆4可连接举升电机前端联轴17，举升电机前端联轴17和固定架20相连。举升电机为伺服电机，通过四套升降装置可精准同步的将活动架21往外(向上)推出，推出后的状态如图2所示。再通过助推系统和拖动系统，将活动架21折叠起来，开启洞口供擦窗机出入，折叠状态如图3所示。待活动架21折叠后，可通过结构设置，实现活动架21折叠后状态的定位。当擦窗机工作完毕，可控制拖动系统工作，带动活动架21下端向下移动，使活动架21由折叠状态变化为平铺状态，然后控制助推系统和举升系统，实现整个活动架21的收回。其中，活动架21由初始状态至折叠状态的过程如图1至图3所示。

优选地，所述助推系统包括助力推杆9、第二联轴器10和助推电机，助力推杆9通过第二联轴器10与助力电机连接。助力推杆9可采用螺旋升降机，在助力电机的带动下，助力推杆9可实现上下升降，当活动架21需要折叠时，可向上升顶住活动架21，并给活动架21一个推力，使其可以向上拱起，从而实现折叠。助推系统具体的数量可根据需求设定，可以是一个、两个或多个，只要能够对活动架21提供一个拱起的推力即可。当然，考虑到活动架的重量，具体数量及位置的布设可根据省力易推的原理设置。

优选地，所述拖动系统包括拖动电机6、上部链轮7、拖动链条8、下部链轮13和拖动滑轮组16，上部链轮7和下部链轮13分别安装在固定架20的上部和下部；上部链轮7通过拖动链条8与下部链轮13连接，拖动滑轮组16与活动架21的下部连接，活动架21的上部与固定架20连接；拖动电机6通过拖动电机联轴器22与上部链轮7的轴承相连，带动上部链轮7转动，拖动链条8和下部链轮13随之转动；随着拖动链条8的转动，拖动滑轮组16和活动架21的下端沿着固定架20向上移动，实现活动架21的折叠。其中，活动架21的上部可通过上部支轴1与固定架20连接。整个拖动系统对称布设在固定架20的左右两侧，即固定架20两侧分别布设有一组主要由拖动电机6、上部链轮7、拖动链条8、下部链轮13和拖动滑轮组16构成的拖动装置，需要进行折叠时，两侧同时开始工作，带动活动架21的下端向上移动，从而实现折叠动作。

优选地，还包括上部滑轮轨道3、下部滑轮轨道14以及安装在固定架20上、下端的上部滑轮组5和下部滑轮组15，上、下部滑轮组5、15对应安装在上、下部滑轮轨道3、14内，上、下部滑轮组5、15工作带动整个固定架20沿上、下部滑轮轨道3、14上下移动。上、下部滑轮组5、15和上、下部滑轮轨道3、14的设置可使固定架和活动架沿预设轨道向外伸出，避免发生偏移的情况。当然，没有这些部件的增设，也可通过举升系统的控制实现固定架和活动架的伸出，只是增设相应滑轮和轨道后效果更好，

优选地，所述活动架21包括上下两个折叠部，上、下折叠部之间通过合页18连接，并安装有缓冲胶条19。活动架21的结构简单，更易于操作。

由上述结构可见，本实用新型采用举升系统将整个活动架推出幕墙面，然后通过助推系统和拖动系统把整个活动架折叠起来，让出一个开启洞口，让擦窗机可以出入工作。开启后不占用其他幕墙周边空间，开启角度大，开启洞口高度高，可以满足所有擦窗机的进出工作。而且关闭后和周围幕墙融为一体，不会破坏整个大楼的整体美观性实现固定架和活动架的。

此外，由于采用伺服控制和螺旋升降机，举升门体(即活动架)的时候可以精准同步，门体最大重量可以达到30吨，适用范围广。
