一种可移动布设的站立式小便厕所的制作方法

本实用新型涉及一种可移动布设的站立式小便厕所，属于城市环卫设备技术领域。

背景技术：

根据维基百科总结出的简单数据，正常成人每天平均排尿 5~9次，因此人们在室外长时间活动时需要解决小便问题。目前，城市公共厕所多是投资较高、占地较大的集中厕所，或建筑物内公共厕所，数量远远达不到人们的需求。且普通的公厕对供水、排污、供电等管网要求较高，很难实现分散布置。由于公厕数量少、密度不够，常有人不得已就地进行便溺，严重影响了环境卫生，也有碍观瞻。解决城市中公共厕所数量不足的问题，一方面要加大财政投入的力度，在市场街口、公交站、地铁站口、公园、旅游区等人流密集地段多修建公共厕所，满足过往人流的需要，另一方面也可以在这些区域设置可移动的简易小便设施，这些可移动的简易设施可以不受供水、供电和排污管道的限制，随时可以布设，特别适合临时大型集会和活动使用，解决人们临时上厕所小便的需要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可移动布设的站立式小便厕所，这种厕所不受供水和排污管道的限制，可以在人流集中的区域长期或临时布设，解决人们户外活动时小便的需要，有利于保护城市环境卫生。

解决上述技术问题的技术方案是：

一种可移动布设的站立式小便厕所，它包括顶板、外壁、门板、底座、储液罐、站立式小便器，顶板、外壁、门板、底座组成岗亭式结构，储液罐安装在底座内，储液罐与底座为可拆卸连接，岗亭内配置站立式小便器，站立式小便器由固定架、漏斗状的接尿器、逆止器、可调节软管、储液罐进液阀门、把手组成，固定架由护板组成立体箱式结构，固定架的下端与底座相连接，固定架上端有放置接尿器的托板，接尿器的漏斗下端连接可调节软管，接尿器的漏斗一侧安装有手持把手，可调节软管位于固定架的箱体内，可调节软管的下端通过储液罐进液阀门与储液罐相连接，逆止器安装在接尿器下端与可调节软管的连接处。

上述可移动布设的站立式小便厕所，所述顶板、外壁为一体成型结构，外形为长方形、椭圆形或其它几何形状，门板安装在前面，门板的上、下方有空气流动的间隙。

上述可移动布设的站立式小便厕所，所述底座外部有固定孔，地脚螺栓通过固定孔将底座与地面固定连接。

上述可移动布设的站立式小便厕所，所述储液罐的上部有进液管，进液管通过管箍与可调节软管的下端相连接，在进液管上安装有储液罐进液阀门，储液罐的上部还有排气管。

本实用新型的有益效果是：

本实用新型不受供水、供电和排污管道的限制，可以在人流集中的区域长期或临时布设，解决了人们户外活动时如厕难的社会问题，大大方便了群众和游客，有利于保护城市环境卫生；本实用新型节水环保，卫生防臭，大大减少了尿液在空气间暴露的时间和表面积，加上全时封闭逆止设计，防臭性能优异。

本实用新型结构简单、安装方便，在不具备或不进行供电、供水和排污系统改造前提下实现安装使用，是一种低成本、节水防臭、男女共用、便于安装管理的单人或多人小便厕所，并可以通过主动适应环境的艺术设计，把美化环境与方便群众相统一，提高小便厕所的安装密度，解决人民群众外出活动就近小便的问题。

附图说明

图1是本实用新型的结构示意图；

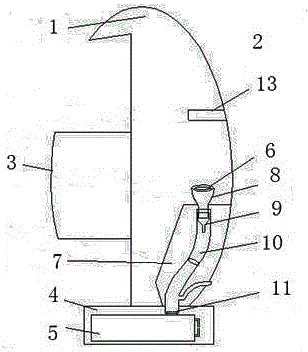

图2是图1的侧视剖视图。

图中标记如下：顶板1、外壁2、门板3、底座4、储液罐5、站立式小便器6、固定架7、接尿器8、逆止器9、可调节软管10、储液罐进液阀门11、把手12、附件13。

具体实施方式

本实用新型由顶板1、外壁2、门板3、底座4、储液罐5、站立式小便器6组成。

图中显示，顶板1、外壁2、门板3、底座4组成岗亭式结构。顶板1、外壁2可以由分立的部件进行组装，也可以为一体成型结构，其外形为长方形、椭圆形或其它几何形状，门板3安装在前面，门板3的上、下方有空气流动的间隙。

如果是男用厕所，门板3的上方和下方均可空隙，以利于空气流通；如果是男女通用或女性专用，门板要将人体全部遮挡，下方可设通风小孔，毕竟女性使用站立式小便器是新鲜事物，同时要在女性厕所内张贴站立式小便器的使用说明，在站立式小便器的接尿器的杯口配置一次性卫生纸护垫。

图中显示，站立式小便器6由固定架7、漏斗状的接尿器8、逆止器9、可调节软管10、储液罐进液阀门11、把手12组成。固定架7由护板组成立体箱式结构，并考虑下部站脚处内凹型布置，以便扩大站位空间和约束不规范使用小便器行为。固定架7的下端与底座4相连接，固定架7上端有放置接尿器8的托板，接尿器8的漏斗下端连接可调节软管10，接尿器8的漏斗一侧安装有手持把手12，可调节软管10位于固定架7的箱体内，可调节软管10的下端通过储液罐进液阀门11与储液罐5相连接，逆止器9安装在接尿器8下端与可调节软管10的连接处。

图中显示，底座4外部有固定孔，地脚螺栓通过固定孔将底座4与地面固定连接。储液罐5安装在底座4内，储液罐5与底座4为可拆卸连接，储液罐5定期更换，将尿液进行利用，储液罐5可以避免安装排污装置，可以使厕所在任意地点进行布设。

图中显示，储液罐5的上部有进液管，进液管通过管箍与可调节软管10的下端相连接，在进液管上安装有储液罐进液阀门11，储液罐5的上部还有排气管，排气管口通过软管连接到厕所外部相对高点。

图中显示，为方便使用者，可以适当增设挂物勾、小件物品存放平台、杂物箱、整理镜等附件13。

本实用新型的外形可以进行艺术美化，根据使用区域气候，考虑耐寒、耐高温，并可依据环境做成不同的形状、色彩、图案，便于公园、街道和野外安放。

电力照明或太阳能照明和供水设施，可根据现场情况加装。
