一种智能毛巾机的制作方法

本实用新型涉及一种日常生活用品技术领域，具体涉及一种智能毛巾机。

背景技术：

毛巾机是指一种可将木桨纤维无纺布自动加以裁剪、润湿并卷绕成形后将毛巾输出供使用者取用之的装置，一般湿巾机大致分成裁剪结构、卷绕结构、供水结构等，其中裁剪结构的主要作用是将卷成卷筒状的长条布巾切割成适于使用的块状布巾。例如，现有中国实用新型专利，申请号为201520287587.9公开了一种新型智能毛巾机用裁剪装置，包括支架组件、安装在所述支架组件上的动刀组件和定刀组件，所述支架组件的底部设有驱动装置，所述驱动装置驱动所述动刀组件实现上下移动，上述技术方案首先将动刀组件和定刀组件分别安装在支架组件上，然后由驱动装置驱动动刀组件实现上升或下降运动，从而使得动刀组件与定刀组件紧密贴合，最终实现了对毛巾的裁剪功能。但上述技术方案在实际使用时会存在下列问题；在刀片往上推的时候，有时候会挤到布，从而使得上述裁剪装置的使用寿命短，且不易维护。

另外，现有的毛巾机在切割布卷时，如动刀与定刀卡住或没切断布卷情况时，都是通过手工进行调节，没有卡布报警功能或是缺巾报警功能，因此亟需一种智能化的毛巾机。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种使用方便的智能化的毛巾机。

本实用新型解决上述技术问题所采用的技术方案为：该智能毛巾机，包括有壳体，所述壳体的底部设有毛巾出口，所述壳体的上部安装有毛巾卷，所述壳体的下部安装有导布机构和剪裁机构，该导布机构位于该剪裁机构的上方，所述毛巾卷中的毛巾能在导布机构的作用下自动导入剪裁机构中，并且裁剪后的毛巾能从所述毛巾出口中滑出，其特征在于：该剪裁机构包括有位于机架上的定刀以及与定刀配合运动的动刀，所述动刀通过刀轴连接在该机架内，且在所述动刀的刀轴上安装有凸轮，该凸轮能从刀轴得到动力而进行旋转以向所述定刀施加从切割位置和待切位置的各动作，其中刀轴上还设置有能驱动该刀轴转动的驱动机构，所述驱动机构包括有减速机构、微电机及检测组件，减速机构的输出端连接所述刀轴，所述微电机通过减速机构驱动所述刀轴旋转，且微电机的启闭由设置在所述壳体内的控制芯片的通断信号控制，而所述检测组件与控制芯片相连接以检测动刀与定刀卡住或没切断毛巾的情况。

进一步地，所述壳体底部外表面设置有能设定毛巾长度、条数的按钮和显示毛巾机状态的显示屏，所述按钮和显示屏与所述控制芯片相连接。通过按钮操作并选择自己所需的毛巾长度以及条数，并显示在显示屏上，也长度以及条数也可用代码数字形式显示，毛巾长度调节范围无限。

进一步地，所述壳体内设置有报警器，所述报警器分别与所述检测组件、所述控制芯片和所述显示屏相连接，所述显示屏能显示动刀与定刀卡住或没切断毛巾的情况。

进一步地，所述报警器上还安装有IC卡读卡器，所述IC卡读卡器与所述报警器电连接的所述控制芯片连接。该功能具有检测切割毛巾的条数或毛巾使用的长度，在IC卡中可写入该毛巾的长度或毛巾的条数，当该次用完毛巾长度或者毛巾条数后，机器自动提示，并停止工作报警，IC卡模块有识别IC卡的功能，当无IC卡插入时，机器不工作，并能在显示屏中提示。

进一步地，所述壳体内设置有缺巾组件，所述缺巾组件包括有光电开关，该光电开关与控制芯片相连接以向所述控制芯片发送毛巾的缺失状况。若毛巾机使用的毛巾用完后，通过光电开关传输到控制芯片报警，并能在显示屏提示，毛巾机则停止工作。

与现有技术相比，本实用新型的优点在于采用检测组件与控制芯片相连接以检测动刀与定刀有卡住或没切断毛巾的情况，当毛巾机在切割毛巾时，如动刀与定刀卡住或没切断毛巾情况时，通过检测组件自动检测，并由与控制芯片相连的报警器报警以在显示屏上提示，同时毛巾机的动刀能反转90度，这样便于把卡住的毛巾取出，重新装入动刀与定刀中，具有使用方便，智能检测的优点。

附图说明

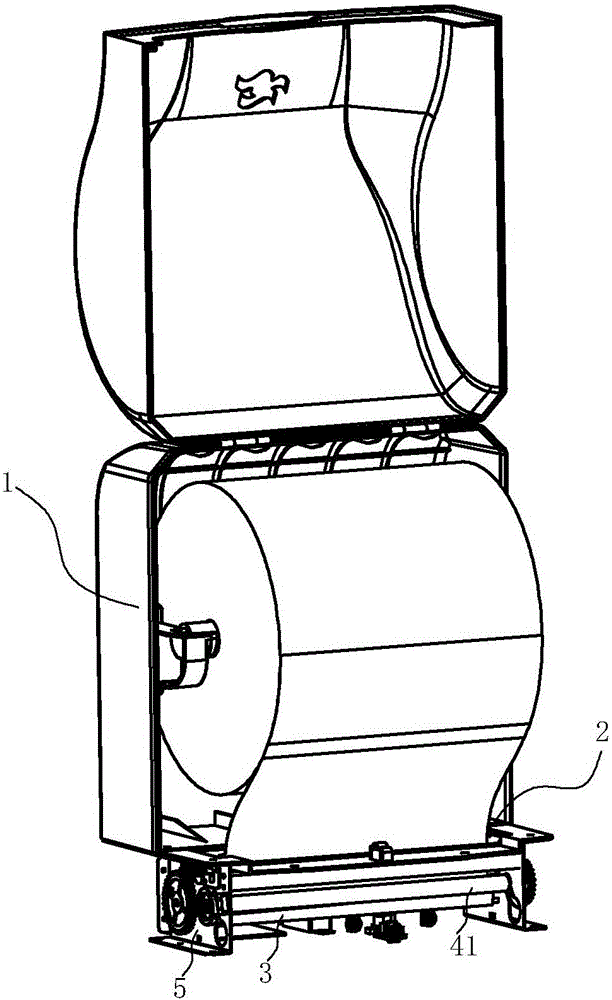

图1为本实用新型实施例的结构示意图；

图2为本实用新型实施例中略去显示屏的结构示意图；

图3为本实用新型实施例中导布机构和剪裁机构的结构示意图；

图4为本实用新型中的控制流程图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1～4所示，本智能毛巾机包括有壳体1，壳体1的底部设有毛巾出口2，壳体1的上部安装有毛巾卷，壳体1的下部安装有导布机构和剪裁机构，该导布机构位于该剪裁机构的上方，毛巾卷中的毛巾能在导布机构的作用下自动导入剪裁机构中，并且裁剪后的毛巾能从毛巾出口2中滑出，剪裁机构包括有位于机架5上的定刀3以及与定刀3配合运动的动刀4，动刀4通过刀轴41连接在该机架5内，且在动刀4的刀轴41上安装有凸轮6，该凸轮6能从刀轴41得到动力而进行旋转以向定刀3施加从切割位置和待切位置的各动作，其中刀轴41上还设置有能驱动该刀轴41转动的驱动机构，驱动机构包括有减速机构7、微电机及检测组件11，减速机构7的输出端连接所述刀轴41，微电机通过减速机构7驱动所述刀轴41旋转，且微电机的启闭由设置在壳体1内的控制芯片8的通断信号控制，而检测组件11与控制芯片8相连接以检测动刀4与定刀3卡住或没切断毛巾的情况，同时，壳体1内设置有报警器12，报警器12分别与检测组件11、控制芯片8和显示屏9相连接，显示屏9能显示动刀4与定刀3卡住或没切断毛巾的情况。采用检测组件11与控制芯片8相连接以检测动刀4与定刀3有卡住或没切断毛巾的情况，当毛巾机在切割毛巾时，如动刀4与定刀3卡住或没切断毛巾情况时，通过检测组件11自动检测，并由与控制芯片8相连的报警器12报警以在显示屏9上提示，同时毛巾机的动刀4还能反转90度，这样便于把卡住的毛巾取出，重新装入动刀4与定刀3中。

而壳体1底部外表面还设置有能设定毛巾长度、条数的按钮10和显示毛巾机状态的显示屏9，所述按钮10和显示屏9与控制芯片8相连接。这样使用者就能通过按钮10操作并选择自己所需的毛巾长度以及条数，并显示在显示屏9上，也长度以及条数也可用代码数字形式显示，毛巾长度调节范围无限。

另外报警器12上还安装有IC卡读卡器121，IC卡读卡器121与报警器12电连接的控制芯片8连接。该功能具有检测切割毛巾的条数或毛巾使用的长度，在IC卡中可写入该毛巾的长度或毛巾的条数，当该次用完毛巾长度或者毛巾条数后，机器自动提示，并停止工作报警，IC卡模块有识别IC卡的功能，当无IC卡插入时，机器不工作，并能在显示屏9中提示。

最后，壳体1内还设置有缺巾检测组件11，缺巾组件13包括有光电开关131，该光电开关131与控制芯片8相连接以向控制芯片8发送毛巾的缺失状况。若毛巾机使用的毛巾用完后，通过光电开关131传输到控制芯片8报警，并能在显示屏9提示，毛巾机则停止工作。
