一种纸巾盒的自动切断装置的制作方法

本实用新型涉及纸巾盒技术领域，具体涉及一种纸巾盒的自动切断装置。

背景技术：

纸巾作为人们常使用的一种物品，其实用的方便性与人们的生活息息相关，因而公共场所基本上都配置有抽取纸巾的纸巾盒。然而现有公共场所内抽取纸巾盒中的纸巾时，由于没有设置自动切断纸巾的装置，往往需要配合出纸口设置的刀片，手动扯断纸巾，不能自动切断纸巾，效率低，同时扯断的纸巾往往会有多余或缺少边角情况，影响纸巾的美观度，因而对现有的纸巾盒进行改进是非常必要的。

技术实现要素：

为了克服背景技术的不足，本实用新型提供一种纸巾盒的自动切断装置，主要解决了现有的纸巾盒手动抽取纸巾的效率低且影响纸巾美观的问题，该纸巾盒的自动切断装置的结构简单合理，通过切断组件中的切断电机带动刀片结构II与刀片结构I相互配合，从而完整切断纸巾提高纸巾的美观度，同时切断组件中的传动电机带动主动轴使纸巾抽出，避免了手动抽取过程提高了抽取纸巾的效率，大大提高了纸巾盒的整体性能，且实用方便，工作可靠性高，易于推广。

本实用新型所采用的技术方案是：一种纸巾盒的自动切断装置，其包括支架、传动装置、切断装置、控制电路、电源装置和取纸口，所述支架上设置有传动装置和与传动装置相互配合的切断装置，传动装置位于切断装置上侧，传动装置包括有主动轴、与主动轴连动的从动轴和传动电机，传动电机上套设有齿轮I，主动轴靠近传动电机的一端套设有齿轮II，齿轮I与齿轮II相互咬合，切断装置包括有刀片结构I、刀片结构II和切断电机组成，切断电机的主轴上套设有齿轮III，齿轮III上设置有与齿轮III相互配合的齿轮传动杆，齿轮传动杆上套设有齿轮IV，齿轮IV与齿轮III相互咬合，齿轮传动杆的左右两端均设置有齿轮V，刀片结构II上设置有至少两个与齿轮V相互配合的齿轮槽结构；所述支架后端设置有所述的电源装置，支架下端设置有所述的取纸口；所述电源装置包括有交流电结构和蓄电池结构，交流电结构连接220V交流电，蓄电池结构安装有蓄电池；所述控制电路分别与传动电机、切断电机和电源装置电气连接。

本实用新型的有益效果是：由于采取上述技术方案，该纸巾盒的自动切断装置的结构简单合理，通过切断组件中的切断电机带动刀片结构II与刀片结构I相互配合，从而完整切断纸巾提高纸巾的美观度，同时切断组件中的传动电机带动主动轴使纸巾抽出，避免了手动抽取过程提高了抽取纸巾的效率，大大提高了纸巾盒的整体性能，且实用方便，工作可靠性高，易于推广。

附图说明

图1为本实用新型去掉支架1时的结构示意图。

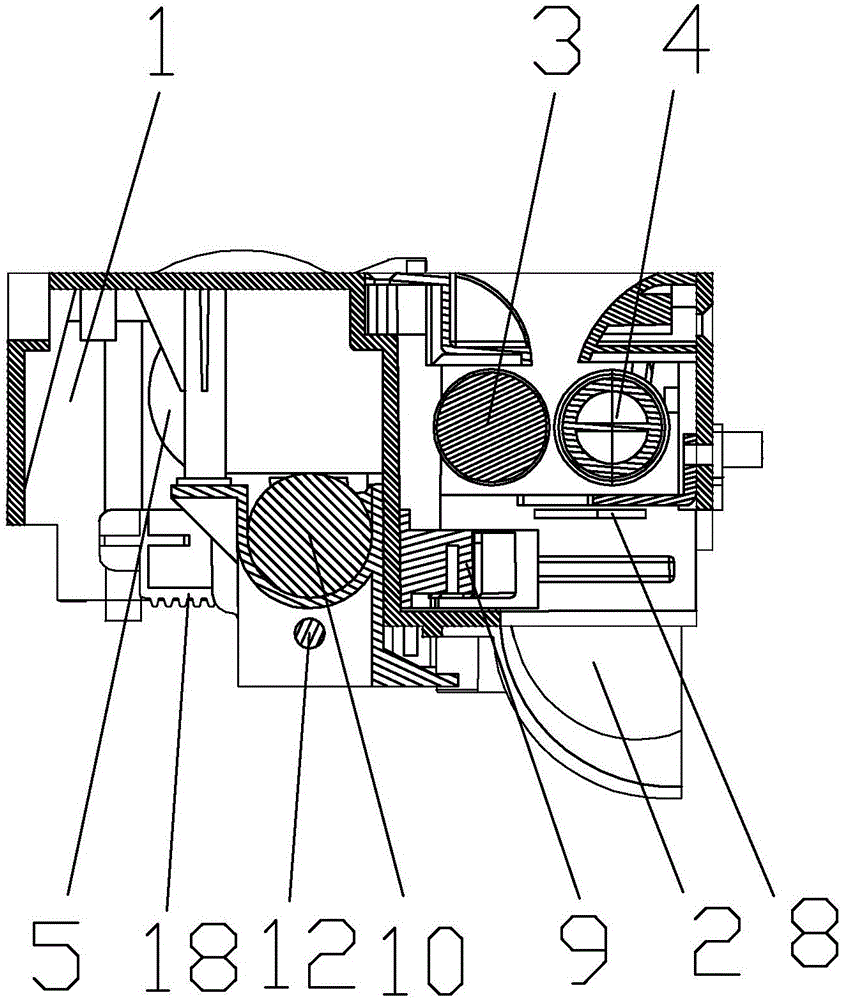

图2为本实用新型的剖面示意图。

图中1、支架：2、取纸口；3、主动轴；4、从动轴；5、传动电机；6、齿轮I；7、齿轮II；8、刀片结构I；9、刀片结构II；10、切断电机；11、齿轮III；12、齿轮传动杆；13、齿轮IV；14、齿轮V；15、齿轮槽结构。

具体实施方式

下面结合附图对本实用新型实施例作进一步说明：

如图1到2所示，一种纸巾盒的自动切断装置，其包括支架1、传动装置、切断装置、控制电路、电源装置和取纸口2，所述支架1上设置有传动装置和与传动装置相互配合的切断装置，传动装置位于切断装置上侧，传动装置包括有主动轴3、与主动轴3连动的从动轴4和传动电机5，传动电机5上套设有齿轮I 6，主动轴3靠近传动电机5的一端套设有齿轮II 7，齿轮I 6与齿轮II 7相互咬合，传动电机5通过齿轮I 6和齿轮II 7使主动轴3连动，切断装置包括有刀片结构I 8、刀片结构II 9和切断电机10组成，刀片结构I 8和刀片结构II 9相互配合产生剪切力切断纸巾，切断电机10的主轴上套设有齿轮III 11，齿轮III 11上设置有与齿轮III 11相互配合的齿轮传动杆12，齿轮传动杆12上套设有齿轮IV 13，齿轮IV 13与齿轮III 12相互咬合，齿轮传动杆12的左右两端均设置有齿轮V 14，刀片结构II 9上设置有至少两个与齿轮V 14相互配合的齿轮槽结构15，切断电机10带动刀片结构II 9前后移动与刀片结构I 8相互配合切断纸巾。

所述支架1后端设置有所述的电源装置，支架1下端设置有所述的取纸口2，在主动轴3和从动轴4的配合下纸巾从取纸口2处取出。

所述电源装置包括有交流电结构和蓄电池结构，交流电结构连接220V交流电，蓄电池结构安装有蓄电池，使纸巾盒在不同电源情况下均可正常工作。

所述控制电路分别与传动电机5、切断电机10和电源装置电气连接，控制电路用于控制传动装置和切断装置的工作状态。

其工作过程如下所述：控制电路控制传动装置开始工作，主动轴3在传动电机5的配合下转动，纸巾便从取纸口2输出，同时切断组件中的刀片结构I 8和刀片结构II 9在切断电机10的配合下切断输出的纸巾，用户可在取纸口2取走纸巾。

该纸巾盒的自动切断装置的结构简单合理，通过切断组件中的切断电机10带动刀片结构II 9与刀片结构I 8相互配合，从而完整切断纸巾提高纸巾的美观度，同时切断组件中的传动电机5带动主动轴3使纸巾抽出，避免了手动抽取过程提高了抽取纸巾的效率，大大提高了纸巾盒的整体性能，且实用方便，工作可靠性高，易于推广。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此实用新型，任何运用本发明思想的改装，都将纳入本专利专利权保护范围内。
