一种新型窗帘杆件结构的制作方法

本实用新型涉及机械领域，尤其涉及一种新型窗帘杆件结构。

背景技术：

现有技术的缺陷在于：

窗帘开关不是机械就是手动，手动的话，有时窗帘开启不到位。

技术实现要素：

实用新型的目的：为了提供一种效果更好的新型窗帘杆件结构，具体目的见具体实施部分的多个实质技术效果。

为了达到如上目的，本实用新型采取如下技术方案：

一种新型窗帘杆件结构，其特征在于，包含可倾斜的窗帘杆组，还包含贴壁安装底板，贴壁安装底板能够被固定螺钉固定在墙壁上，贴壁安装底板上包含横向的延展板，延展板上包含安装位置一和安装位置二，还包含窗帘杆，所述窗帘杆卡装在安装位置一或者安装位置二中，窗帘杆的两个边侧均包含窗帘杆边侧凸起，右侧的窗帘杆边侧凸起上方连接上弹簧；上弹簧上方为上固定块，窗帘杆边侧凸起下方为拉线；左侧的窗帘杆边侧凸起上方连接有拉线，拉线穿过滑轮朝下伸出有拉线下端。

本实用新型进一步技术方案在于，所述窗帘杆上套装有窗帘安装环，窗帘安装环位于窗帘的上方。

本实用新型进一步技术方案在于，所述窗帘杆为伸缩杆。

本实用新型进一步技术方案在于，所述可倾斜的窗帘杆组包含两组，两组倾斜的窗帘杆组围绕二者的中部对称分布。

本实用新型进一步技术方案在于，所述安装位置二的外侧包含倾斜壁。

本实用新型进一步技术方案在于，所述窗帘杆上包含一个凹槽，该凹槽为弧形的凹槽，窗帘安装环能置于该凹槽中。

采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：朝下拉动右侧的窗帘杆边侧凸起，窗帘就会朝右倾斜，窗帘就会倾斜运动，不用人手去拉了。弹簧还有复位的功能，能够将拉下去的窗帘杆边侧凸起拉起复位。所述窗帘杆上套装有窗帘安装环，窗帘安装环位于窗帘的上方。

附图说明

为了进一步说明本实用新型，下面结合附图进一步进行说明：

图1为实用新型结构示意图；

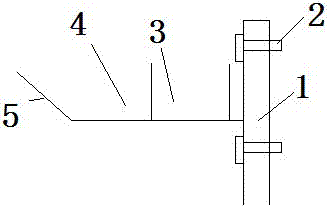

图2为安装座结构示意图；

图3为窗帘结构示意图；

其中：1.贴壁安装底板；2.固定螺钉；3.安装位置一；4.安装位置二；5.倾斜壁；6.上固定块；7.上弹簧；8.窗帘杆边侧凸起；9.连接板；10.拉线；11.滑轮；12.拉线下端；13.窗帘；14.窗帘安装环。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

一种新型窗帘杆件结构，其特征在于，包含可倾斜的窗帘杆组，还包含贴壁安装底板，贴壁安装底板能够被固定螺钉固定在墙壁上，贴壁安装底板上包含横向的延展板，延展板上包含安装位置一和安装位置二，还包含窗帘杆，所述窗帘杆卡装在安装位置一或者安装位置二中，窗帘杆的两个边侧均包含窗帘杆边侧凸起，右侧的窗帘杆边侧凸起上方连接上弹簧；上弹簧上方为上固定块，窗帘杆边侧凸起下方为拉线；左侧的窗帘杆边侧凸起上方连接有拉线，拉线穿过滑轮朝下伸出有拉线下端。本处的技术方案所起到的实质的技术效果及其实现过程为如下：朝下拉动右侧的窗帘杆边侧凸起，窗帘就会朝右倾斜，窗帘就会倾斜运动，不用人手去拉了。弹簧还有复位的功能，能够将拉下去的窗帘杆边侧凸起拉起复位。所述窗帘杆上套装有窗帘安装环，窗帘安装环位于窗帘的上方。

所述窗帘杆为伸缩杆。本处的技术方案所起到的实质的技术效果及其实现过程为如下：所述窗帘杆还可以是嵌套式的伸缩管，嵌套式的伸缩管使得窗帘杆能够改变长度，其上的窗帘能够延展的空间更大。

所述可倾斜的窗帘杆组包含两组，两组倾斜的窗帘杆组围绕二者的中部对称分布。本处的技术方案所起到的实质的技术效果及其实现过程为如下：本处的结构能够适合对开式的窗帘。

所述安装位置二的外侧包含倾斜壁。本处的技术方案所起到的实质的技术效果及其实现过程为如下：倾斜壁能够阻挡窗帘杆落下去。

左侧的拉线拉动能使得整个窗帘的倾斜度更大，辅助拉起。

所述窗帘杆上包含一个凹槽，该凹槽为弧形的凹槽，窗帘安装环能置于该凹槽中。本处的技术方案所起到的实质的技术效果及其实现过程为如下：窗帘固定更稳固，不会随意滑动。

开创性地，以上各个效果独立存在，还能用一套结构完成上述结果的结合。

以上结构实现的技术效果实现清晰，如果不考虑附加的技术方案，本专利名称还可以是一种窗帘。图中未示出部分细节。

需要说明的是，本专利提供的多个方案包含本身的基本方案，相互独立，并不相互制约，但是其也可以在不冲突的情况下相互组合，达到多个效果共同实现。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本领域的技术人员应该了解本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的范围内。
