一种充气床垫的制作方法

本实用新型涉及生活用品的领域，特别涉及一种重量轻的充气床垫。

背景技术：

传统的床的种类有平板床、四柱床、双层床等。床不仅是休息的地方，也是一种简易的坐具。传统床垫不足与缺陷为：体积大、重、不易搬运、难清洁及易滋生细菌。且传统的床垫弹性差，舒适入睡效果不佳。

充气床利用空气无孔不入的特点，睡觉时使人体与睡床百分百吻合，人身体各部分均匀受力，从而克服了传统睡床因受力不均带来的血液循环障碍，在国外空气床又名健康床。充气床摆脱了传统家具笨重的缺陷，室内室外可以随意放置。

现有的充气床垫内部填充了海绵等填充物，为了减轻床垫的重量，以及使用时床垫充气回弹比较快，在海绵内部会做很多打孔处理。目前市场上技术方案有限只能够对海绵横向打孔，由于受制于充气床垫的纵向的长度较长，打孔难度较大的问题。采用圆的空心管旋转从海绵的横向进入，对充气床垫进行横向打孔，如图1所示，在海绵层1上设置有横向孔2对于减轻床垫重量没有很好的效果，床垫还是较重，不方便搬运和携带。

本次申请的专利是更好的解决床垫重量较重的问题，对于充气床垫在海绵的纵向方向做不同形状的处理，使充气床垫达到最轻量、最紧凑的结构。

技术实现要素：

本实用新型的目的在于提供一种重量较轻的充气床垫，以解决现有技术中横向打孔对于减轻床垫重量没有很好的效果，床垫还是较重，不方便搬运和携带的问题。

本实用新型提供一种充气床垫，包括：海绵层、防水层和覆盖层，所述覆盖层包裹于所述海绵层外，所述防水层包裹于所述覆盖层外，所述防水层上设置有与所述海绵层连通的气嘴，所述海绵层内沿所述海绵层的轴线设置有第一纵向孔。

本实用新型中的所述海绵层内沿所述海绵层的轴线设置有第一纵向孔，由于海绵层纵向长度较长，纵向打孔的排列可以比较密，并且孔到上下面的距离可以做到3mm。最大化的对海绵层进行挖空处理，能够减轻充气床垫的重量，使床垫达到最轻量、最紧凑！方便搬运和携带。

进一步地，所述第一纵向孔呈多边形、圆形、椭圆形或水滴状。也可以是其它形状，如椭圆形或梯形，只要是沿所述海绵层的纵向进行打孔均属于本实用新型的保护范围。

进一步地，水滴状的所述第一纵向孔包括间隔设置的第一水滴孔和第二水滴孔，所述第一水滴孔顶部小底部大，所述第二水滴孔顶部大底部小。该种设置方式使得第一纵向孔排列的更密集，更好的减少充气床垫的重量。

进一步地，所述海绵层内设置有与所述第一纵向孔间隔设置的第二纵向孔。该种设置方式使得第一纵向孔和第二纵向孔排列的更密集，更好的减少充气床垫的重量。

进一步地，所述覆盖层与所述海绵层之间设置有粘接层，所述粘接层的材质为TPU、PVC、或EVA。

为了便于拼接使用，进一步地，所述防水层上沿所述海绵层的轴线方向设置有连接件。防水层两侧可以用缝合线压合成边缘，边缘位于防水层的左右两侧，连接件设置于边缘上。

进一步地，所述连接件为子母扣或拉链，所述子母扣包括设置于所述防水层一侧的按扣和设置于所述防水层另一侧的嵌钮。需要拼接时两个充气床垫可以通过子母扣连接在一起。

进一步地，还包括对应于所述海绵层设置于所述防水层内的气囊。

为了便于根据需求自由调节气囊的高度，进一步地，所述防水层上对应于所述气囊设置有吹气嘴。

为了便于收纳，进一步地，所述防水层顶部设置有捆带。在不使用充气床垫时，可以将床垫卷起采用捆带捆绑，进行收纳。

为了增长使用寿命，进一步地，所述气嘴的材质为工程塑料。具体的为ABS工程材料，采用改成气嘴可以使得气嘴与防水层贴合紧密，不易漏气。

本实用新型提供的充气床垫中的所述覆盖层包裹于所述海绵层外，所述防水层包裹于所述覆盖层外，所述防水层上设置有与所述海绵层连通的气嘴，所述海绵层内沿所述海绵层的轴线设置有第一纵向孔。本实用新型中的所述海绵层内沿所述海绵层的轴线设置有第一纵向孔，由于海绵层纵向长度较长，最大化的对海绵层进行挖空处理，能够减轻充气床垫的重量，方便搬运和携带；具有轻便、使用方便和结构简单的优点。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

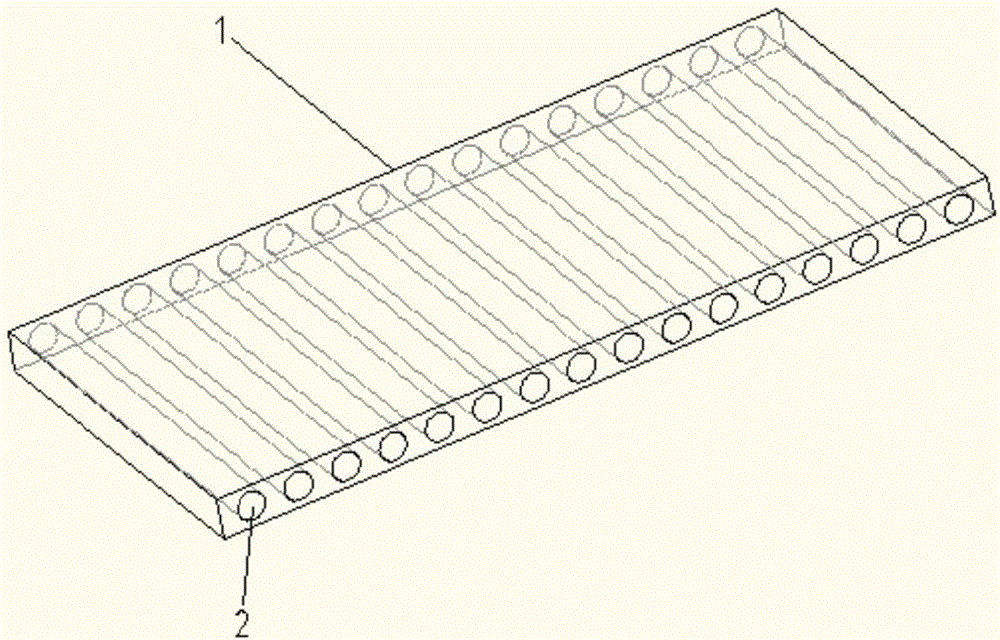

图1是根据本实用新型背景技术的海绵层结构示意图；

图2是根据本实用新型实施例一的第一纵向孔呈五边形的海绵层结构示意图；

图3是根据本实用新型实施例一的第一纵向孔呈水滴状的海绵层结构示意图；

图4是根据本实用新型实施例一的第一纵向孔呈梯形的海绵层结构示意图；

图5是根据本实用新型实施例二的海绵层结构示意图；

图6是根据本实用新型实施例一的充气床垫的结构示意图。

图中：

1－海绵层；2－横向孔；3－第一纵向孔；

4－第二纵向孔；5－PVC层；6－防水层。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例一

图2是根据本实用新型实施例一的第一纵向孔3呈五边形的海绵层1结构示意图，图3是根据本实用新型实施例一的第一纵向孔3呈水滴状的海绵层1结构示意图，图4是根据本实用新型实施例一的第一纵向孔3呈梯形的海绵层1结构示意图，图6是根据本实用新型实施例一的充气床垫的结构示意图；如图2至图4、和图6所示，本实用新型提供的充气床垫包括：海绵层1、防水层6和覆盖层，所述覆盖层包裹于所述海绵层1外，所述防水层6包裹于所述覆盖层外，所述防水层6上设置有与所述海绵层1连通的气嘴，所述海绵层1内沿所述海绵层1的轴线设置有第一纵向孔3。

本实用新型中的所述海绵层1内沿所述海绵层1的轴线设置有第一纵向孔3，由于海绵层1纵向长度较长，纵向打孔的排列可以比较密，并且孔到上下面的距离可以做到3mm。最大化的对海绵层1进行挖空处理，能够减轻充气床垫的重量，使床垫达到最轻量、最紧凑！方便搬运和携带；具有轻便、使用方便和结构简单的优点。

在海绵层1的纵向方向可以做不同形状的处理，这些形状采用数控切割、电热丝、冲压、激光切割、水刀、拼接等工艺实现。所述第一纵向孔3呈多边形、圆形、椭圆形、菱形或水滴状。也可以是其它形状，如椭圆形或梯形，只要是沿所述海绵层1的纵向进行打孔均属于本实用新型的保护范围。多边形为四边形、五边形或六边形等。

所述覆盖层为PVC层5。在人多的情况下需要拼接使用，为了便于拼接使用，进一步地，本实施例一中的所述防水层6上沿所述海绵层1的轴线方向设置有连接件。防水层6两侧可以用缝合线压合成边缘，边缘位于防水层6的左右两侧，连接件设置于边缘上。

进一步地，连接件的具体结构为子母扣或拉链，为了便于快速安装本实施例一中采用子母扣的结构，所述子母扣包括设置于所述防水层6一侧的按扣和设置于所述防水层6另一侧的嵌钮。需要拼接时两个充气床垫可以通过子母扣连接在一起。

进一步地，当第一纵向孔3呈水滴状时，水滴状的第一纵向孔3包括间隔设置的第一水滴孔和第二水滴孔，所述第一水滴孔顶部小底部大，所述第二水滴孔顶部大底部小。该种设置方式使得第一纵向孔3排列的更密集，更好的减少充气床垫的重量。同理第一纵向孔3呈梯形时，梯形状的第一纵向孔3也可以由正梯形和倒梯形间隔设置，使得梯形的第一纵向孔3排列的更密集。第一纵向孔3为不规则形状，一端大一端小时，如三角形时，相邻的第一纵向孔3正反间隔设置，便于第一纵向孔3排列的更密集。

本实用新型中所述覆盖层为布。所述覆盖层与所述海绵层之间设置有粘接层，所述粘接层的材质为TPU、PVC、或EVA等各种能够在热熔或者高周波操作下将海绵层1与覆盖层粘接在一起的高分子复合面料，即也可以为TPE、TPR、TPV、TPO、TPVC、TPVE或者胶水等。

为了便于使用，进一步地，还包括对应于所述海绵层1设置于所述防水层6内的气囊。即气囊设置于海绵层1的顶部，气囊与覆盖层之间设置有缝合线，缝合线和防水层6内形成了气囊。

为了便于根据需求自由调节气囊的高度，进一步地，所述防水层6上对应于所述气囊设置有吹气嘴。即吹气嘴与气囊连通，通过吹气嘴吹气能够实现气囊鼓起。

为了便于收纳，进一步地，所述防水层6顶部设置有捆带。设置有气囊时，捆带可以设置于气囊顶部。在不使用充气床垫时，可以将床垫卷起采用捆带捆绑，进行收纳。

为了增长使用寿命，进一步地，本实施例一中的所述气嘴的材质为工程塑料。具体的为ABS工程材料，采用改成气嘴可以使得气嘴与防水层6贴合紧密，不易漏气。

实施例二

图5是根据本实用新型实施例二的海绵层1结构示意图，如图5所示，进一步地，所述海绵层1内设置有与所述第一纵向孔3间隔设置的第二纵向孔4。第一纵向孔3与第二纵向孔4的形状可以不一样，也可以采用形状一样大小不同的纵向孔。本实施例二中为直径大小不同的圆形纵向孔。该种设置方式使得第一纵向孔3和第二纵向孔4排列的更密集，更好的减少充气床垫的重量。

下面结合附图来具体说明本实用新型提供的充气床垫具体的工作过程：使用时可以拔开气嘴对海绵垫进行自动充气，根据需求对气囊进行吹气。需要拼接时可以采用相同的充气床垫通过子母扣连接。在不使用时可以放气，将充气床垫卷起，并用捆带捆绑进行收纳。

综上所述，本实用新型提供的充气床垫中的所述覆盖层包裹于所述海绵层1外，所述防水层6包裹于所述覆盖层外，所述防水层6上设置有与所述海绵层1连通的气嘴，所述海绵层1内沿所述海绵层1的轴线设置有第一纵向孔3。本实用新型中的所述海绵层1内沿所述海绵层1的轴线设置有第一纵向孔3，由于海绵层1纵向长度较长，最大化的对海绵层1进行挖空处理，能够减轻充气床垫的重量，方便搬运和携带；具有轻便、使用方便和结构简单的优点。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
