一种新型水杯的制作方法

本实用新型涉及一种新型水杯。

背景技术：

目前，水杯的款式、样式越来越多样，功能也越来越多样，并且对于健康的要求也越来越高。由于玻璃是一种很好的健康承载物，利用玻璃制成的杯体具有较好的健康性，但是由于玻璃是易碎物品，如果没有对其进行保护则很容易碎裂。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种结构简单、不易碎裂、结构性能高的新型水杯。

为实现上述目的，本实用新型采用了以下技术方案：一种新型水杯，包括由透明材料制成的杯体，所述杯体上设有一开口，所述开口上螺纹连接有一杯盖，所述杯盖外套设杯盖硅胶套，所述杯体下部向内凹陷形成一台阶状的第一凹陷部，所述第一凹陷部上套设杯体硅胶套，所述杯体上位于开口处向内凹陷形成第二凹陷部，杯盖硅胶套、杯体硅胶套、位于杯盖硅胶套与杯体硅胶套之间的本体外表面处于同一圆柱面上，所述杯盖内可拆卸地设有一过滤筒，当杯盖罩盖于开口时过滤筒伸入于杯体内。

进一步的，所述杯盖的内侧面上位于同一水平面处均匀分布地设有复数个弧形凸块，所述过滤筒上端面上设有一支撑台，所述支撑台的外侧面上设有可与弧形凸块配合的弧形凹槽，所述支撑台上设有容置弧形凸块向下进入弧形凹槽的缺口。

进一步的，所述本体硅胶套的底部上均匀分布地设有复数个环形凸起，各环形凸起的高度小于1mm。

进一步的，各环形凸起的高度为0.3mm。

通过采用前述技术方案，本实用新型的有益效果是：本新型水杯通过透明材料制成的杯体，可以采用玻璃制成，再通过杯盖硅胶套、本体硅胶套的设置，可以有效实现防滑及防摔，有效对水杯进行保护，并且通过第一凹陷部、第二凹陷部的设置，可以很好地实现外表面的平整；进一步的，通过弧形凸块、弧形凹槽及缺口的设置，可以很好地实现过滤筒的卡置与拆卸；进一步的，通过环形凸起的设置，可以实现杯体防止时的平稳性，而且各环形凸起的中部具有空腔，可以在放置时以减少声响，而且可以放置后，形成具有一定的吸力，使得放置的稳定性更强。

附图说明

图1是本实用新型的结构示意图；

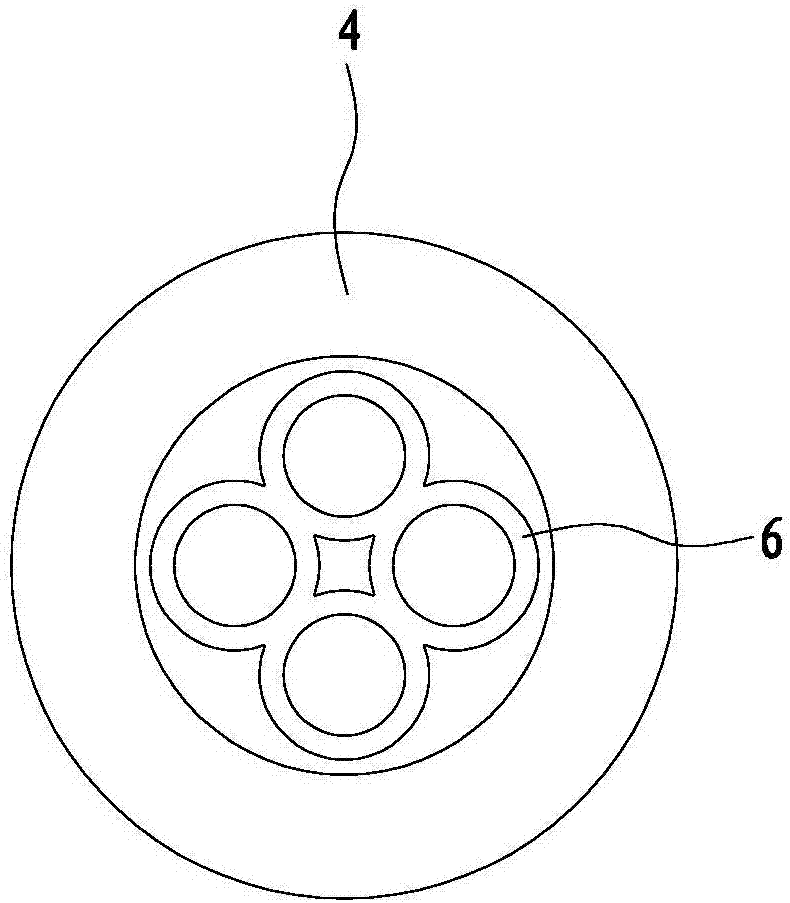

图2是图1的仰视图；

图3是图1中A-A处的剖视图。

具体实施方式

现结合附图和具体实施方式对本实用新型进一步说明。

参考图1、图2、图3，本实施例提供一种新型水杯，包括由透明材料制成的杯体1，所述杯体1上设有一开口11，所述开口11上螺纹连接有一杯盖2，所述杯盖2外套设杯盖硅胶套3，所述杯体1下部向内凹陷形成一台阶状的第一凹陷部12，所述第一凹陷部12上套设杯体硅胶套4，所述杯体1上位于开口11处向内凹陷形成第二凹陷部13，杯盖硅胶套3、杯体硅胶套4、位于杯盖硅胶套3与杯体硅胶套4之间的本体1外表面处于同一圆柱面上，所述杯盖2内可拆卸地设有一过滤筒5，当杯盖2罩盖于开口11时过滤筒5伸入于杯体1内。所述本体硅胶套4的底部上均匀分布地设有复数个环形凸起6，各环形凸起6的高度为0.3mm。各环形凸起的高度也可以为小于1mm的任一数值。

所述杯盖2的内侧面上位于同一水平面处均匀分布地设有复数个弧形凸块21，所述过滤筒5上端面上设有一支撑台51，所述支撑台51的外侧面上设有可与弧形凸块21配合的弧形凹槽52，所述支撑台51上设有容置弧形凸块21向下进入弧形凹槽52的缺口53。

本新型水杯通过透明材料制成的杯体，可以采用玻璃制成，再通过杯盖硅胶套、本体硅胶套的设置，可以有效实现防滑及防摔，有效对水杯进行保护，并且通过第一凹陷部、第二凹陷部的设置，可以很好地实现外表面的平整；进一步的，通过弧形凸块、弧形凹槽及缺口的设置，可以很好地实现过滤筒的卡置与拆卸；进一步的，通过环形凸起的设置，可以实现杯体防止时的平稳性，而且各环形凸起的中部具有空腔，可以在放置时以减少声响，而且可以放置后，形成具有一定的吸力，使得放置的稳定性更强。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
