一种儿童床护栏联动解锁器的制作方法

本实用新型涉及婴童用品的技术领域，特别是一种儿童床护栏联动解锁器。

背景技术：

儿童床是婴童在白天或晚上使用到的最多时间的休息用品，由于儿童成长非常快，儿童从小到大会经历滚动、爬行或站立行走等动作，一般从市场上购买回来的儿童床的四周都会直接设置护栏，然而这种护栏较为低矮，只为在儿童睡觉时防止滚落而设，而对于过于活跃的儿童而言，这些儿童会经常攀爬、站立走动等动作，所以人们一般会在床沿安装更高的护栏进行防护，传统的护栏结构简单，通过直接进行拆装进行使用，这种拆装方式就使得在使用过程中儿童进出麻烦，有的护栏为直接设置于床内，直接滑轨一体式设置，然而这种护栏具有单一性，无法进行通用，而且在儿童床内设置，占据一定空间，不实用。

现代社会中，随着科技的不断发展，按钮式的折叠翻转护栏也被生产出来，这种护栏只需通过按下按钮即可翻转护栏，从而可抱取儿童，操作非常方便，然而这种按钮式护栏为单解锁按钮，不仅会存在大人误操作的可能，更严重的存在由于儿童自身误操作而存在安全隐患，非常危险。

技术实现要素：

为解决上述问题，本实用新型的目的是提供一种多床可通用、二道解锁转动护栏体、安全、联动解锁、操作方便、省时省力的儿童床护栏联动解锁器。

为实现上述目的，本实用新型的技术方案：

一种儿童床护栏联动解锁器，包括底架、护栏体、一道锁模块、二道锁模块，所述的护栏体转动式与底架相连，底架两侧分别设有一道锁模块与二道锁模块，所述一道锁模块包括锁体一、转动杆一、扭簧一、滑块、复位弹簧与解锁按钮，所述二道锁模块包括锁体二、转动杆二、扭簧二与不规则压片，一道锁模块与二道锁模块之间通过联动杆固定式相连，二道锁模块处底架上设有的卡扣件与不规则压片接触。

作为优选，所述的底架在一道锁模块处设有抵杆，抵杆穿入一道锁模块且置于一道锁模块的弧形槽内。

作为优选，所述的转动杆一设置于底架上，转动杆一穿过锁体一设置，且转动杆一在锁体一内套接有扭簧一。

作为优选，所述的扭簧一两端分别与抵杆、一道锁模块内壁抵触。

作为优选，所述的锁体一内设有滑槽，滑槽内设有滑块，滑块一端与滑槽相抵，另一端设有的卡齿穿出锁体一与护栏体卡扣相接。

作为优选，所述的滑块内设有推槽，推槽一侧设有推动斜面，锁体一上设有解锁按钮，解锁按钮上设有带有解锁斜面的压片，压片与推槽对接，且解锁斜面与推动斜面衔接。

作为优选，所述的转动杆二设置于底架内，转动杆二穿过锁体二，且转动杆二在锁体二内套接有扭簧二。

作为优选，所述的卡扣件在底架上为弹力可复位式设置。

作为优选，所述的卡扣件与护栏体卡扣式相接。

本实用新型的有益条件在于：一手操作两锁解除，操作省力，二道锁定，防止误操作现象发生，安全。

附图说明

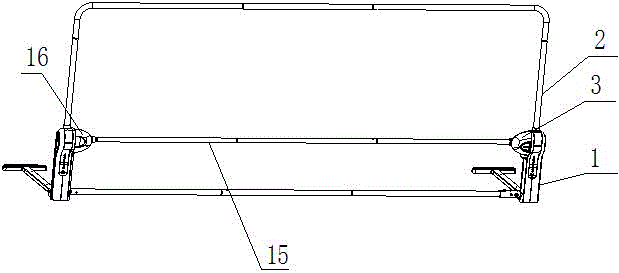

图1为本实用新型的结构示意图。

图2为本实用新型一道锁模块的结构示意图。

图3为本实用新型一道锁模块内部结构示意图。

图4为本实用新型解锁按钮的结构示意图。

图5为本实用新型二道锁模块的内部结构示意图。

图6为本实用新型不规则压片与卡扣件的结构示意图。

具体实施方式

如图1、2、3、4、5、6所示，一种儿童床护栏联动解锁器，包括底架1、护栏体2、一道锁模块、二道锁模块，所述的护栏体2转动式与底架1相连，底架1两侧分别设有一道锁模块与二道锁模块，所述一道锁模块包括锁体一3、转动杆一5、扭簧一6、滑块8、复位弹簧9与解锁按钮12，所述二道锁模块包括锁体二16、转动杆二17、扭簧二18与不规则压片19，一道锁模块与二道锁模块之间通过联动杆15固定式相连，二道锁模块处底架1上设有的卡扣件20与不规则压片19接触。所述的底架1在一道锁模块处设有抵杆4，抵杆4穿入一道锁模块且置于一道锁模块的弧形槽内。所述的转动杆一5设置于底架1上，转动杆一5穿过锁体一3设置，且转动杆一5在锁体一3内套接有扭簧一6。所述的扭簧一6两端分别与抵杆4、一道锁模块内壁抵触。所述的锁体一3内设有滑槽7，滑槽7内设有滑块8，滑块8一端与滑槽7相抵，另一端设有的卡齿穿出锁体一3与护栏体2卡扣相接。所述的滑块8内设有推槽10，推槽10一侧设有推动斜面11，锁体一3上设有解锁按钮12，解锁按钮12上设有带有解锁斜面14的压片13，压片13与推槽10对接，且解锁斜面14与推动斜面11衔接。所述的转动杆二17设置于底架1内，转动杆二17穿过锁体二16，且转动杆二17在锁体二16内套接有扭簧二18。所述的卡扣件20在底架1上为弹力可复位式设置。所述的卡扣件20与护栏体2卡扣式相接。

本实用新型的扭簧一6两端分别跟抵杆4与一道锁模块内壁抵触，使得锁体一3可绕转动杆一5转动，同时抵杆4的设置使得转动轨迹一定，扭簧一6的设置使得锁体一3在解锁后复位，复位弹簧9为滑块8复位使用，扭簧二18的设置使得锁体二16转动后复位，从而使得整体解锁后重新复位锁定方便。

二道解锁翻转护栏体2时，手压解锁按钮12使得压片13上的解锁斜面14推动推动斜面11，从而使得卡齿从护栏体2内脱离，从而完成一道解锁，下一步转动锁体一3，通过联动杆15带动锁体二16转动，锁体二16带动与转动杆二17连接的不规则压片19转动，从而不规则压片19推动卡扣件20下一，使得卡扣件20与护栏体2脱离，从而完成第二道解锁，即可手动转动护栏体2，完成完全解锁动作，二道解锁过程中由于需要通过解锁按钮12与转动锁体一3的共同动作才可完全解锁护栏体2，避免误操作的情况发生，儿童安全。

复位锁定护栏体2时，将护栏体2向上转动回复原位，从而通过扭簧一6、扭簧二18与复位弹簧9的共同作用使得卡齿与卡扣件20重新锁定护栏体2，操作方便快捷。

本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
