一种空调可开启式百叶系统的制作方法

本实用新型涉及一种百叶系统，具体涉及一种空调可开启式百叶系统。

背景技术：

百叶系统能够对室内进行光线调节和温度调节，因其操作简单、安装方便而广泛的应用于建筑领域。

技术实现要素：

本实用新型提供一种空调可开启式百叶系统，能够对光线、空气具有良好的调节作用，能够对沙尘进行有效的阻隔，其安装简单、操作方便，具有广泛的适用性。

本实用新型提供一种空调可开启式百叶系统，包括窗框，两端分别固定安装在窗框中部水平方向设置的中框，四周与窗框和中框固定连接的窗扇，安装在窗扇内部垂直方向的两个百叶框，固定在安装在两个百叶框之间的百叶片和固定安装在窗框、窗扇、中框和百叶框上的插销；窗框包括窗框骨架和设置在窗框骨架内部的长方形窗框空腔，中框包括中框骨架和设置在中框骨架内部的长方形中框空腔，窗扇包括窗扇骨架和设置在窗扇骨架内部的长方形窗扇空腔；窗框与窗扇通过合页连接，百叶框与窗扇通过自攻螺钉连接，百叶框与百叶片通过自攻螺钉连接，百叶片与窗框、窗扇、中框和百叶框之间通过自攻螺钉连接。

本实用新型提供一种空调可开启式百叶系统，作为优选方式，百叶框为“工”字型。“工”字型百叶框能够方便其与窗扇固定，同时能够使百叶片安装方便。

本实用新型提供一种空调可开启式百叶系统，作为优选方式，自攻螺钉的型号为ST4.8×16或ST4×12。

本实用新型提供一种空调可开启式百叶系统，作为优选方式，窗框、中框、窗扇、百叶框和百叶片的材质为铝合金。铝合金百叶系统具有调节光线、改善视觉舒适度、改善室内空气流通、改善热舒适度、提升私密性、节省能耗的功能，材质弹性好、强度高、不易变形。

本实用新型在使用过程中，当需要透光或通气的时候，旋转百叶片呈水平状即可；当需要隔尘和隔热时，旋转百叶片成垂直状即可。当百叶片需要拆卸清洗时，打开插销松开自攻螺钉即可实现拆卸。其操作简单、安装拆卸方便。

附图说明

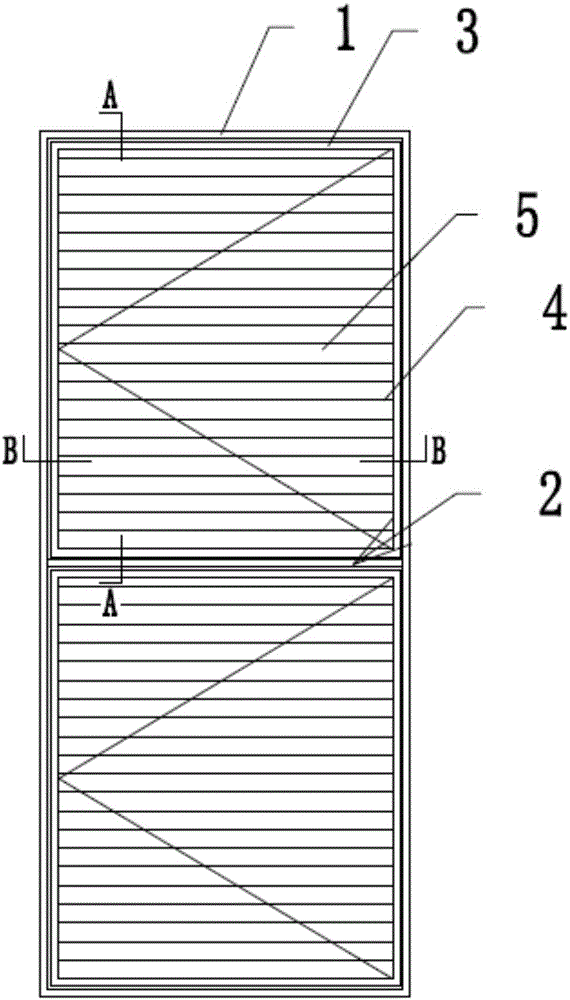

图1为一种空调可开启式百叶系统主视图；

图2为一种空调可开启式百叶系统A-A剖视图；

图3为一种空调可开启式百叶系统B-B剖视图。

附图标记：

1、窗框；11、窗框骨架；12、窗框空腔；2、中框；21、中框骨架；22、中框空腔；3、窗扇；31、窗扇骨架；32、窗扇空腔；4、百叶框；5、百叶片；6、插销；7、合页；8、自攻螺钉。

具体实施方式

实施例1

如图1～3所示，本实用新型提供一种空调可开启式百叶系统，包括窗框1，两端分别固定安装在窗框1中部水平方向设置的中框2，四周与窗框1和中框2固定连接的窗扇3，安装在窗扇3内部垂直方向的两个“工”字型百叶框4，固定在安装在两个“工”字型百叶框4之间的百叶片5和固定安装在窗框1、中框2、窗扇3和百叶框4上的插销6；窗框1包括窗框骨架11和设置在窗框骨架11内部的长方形窗框空腔12，中框2包括中框骨架21和设置在中框骨架21内部的长方形中框空腔22，窗扇3包括窗扇骨架31和设置在窗扇骨架31内部的长方形窗扇空腔32；窗框1与窗扇3通过合页7连接，百叶框4与窗扇3通过型号为ST4.8×16的自攻螺钉8连接，百叶框4与百叶片5通过型号为ST4×12的自攻螺钉8连接，百叶片5与窗框1、中框2、窗扇3和百叶框4之间通过型号为ST4×12的自攻螺钉8连接。窗框1、中框2、窗扇3、百叶框4和百叶片5的材质为铝合金。

本实施例在使用过程中，当需要透光或通气的时候，旋转百叶片5呈水平状即可；当需要隔尘和隔热时，旋转百叶片5成垂直状即可。当百叶片5需要拆卸清洗时，打开插销6松开自攻螺钉8即可实现拆卸。其操作简单、安装拆卸方便。

以上说明对本实用新型而言只是说明性的，而非限制性的，本领域普通技术人员理解，在不脱离权利要求所限定的精神和范围的情况下，可作出的任何修改、变化或等效，都将落入本实用新型的保护范围之内。
