一种保洁柜的制作方法

本实用新型涉及厨房用品领域，更具体地说，它涉及一种保洁柜。

背景技术：

现有的保洁柜种类较多、结构各异，当人们在洗完碗筷之后，会将碗筷放入保洁柜中，以起到对碗筷在存放时能够隔绝灰尘的影响，从而起到清洁存放的效果。

但是实际使用中，当碗筷在洗完之后放入保洁柜中时，会带有水分，这些水分容易使得碗筷中滋生细菌，并且竹筷还特别容易受到水分的影响而发霉，所以在碗筷存放过程中提供一个干燥的环境非常重要。

技术实现要素：

本实用新型的目的是提供一种具有排湿保温功能的保洁柜。

为实现上述目的，通过以下技术手段实现：一种保洁柜，包括一侧敞口的柜体，所述敞口设置有移门，在所述柜体相对移门的内侧面设置有加热板，且在柜体内设置有热敏电阻，所述加热板受控于控制电路，所述控制电路包括触发于热敏电阻的触发电路和设置有加热板且受控于触发电路的执行电路。

通过上述技术方案，当保洁柜内放入碗筷等厨具之后，执行电路将使得加热板加热，设置在柜体内的热敏电阻将在加热板对柜体内的加热过程中阻止逐渐减小，当温度达到预设的额定值时，将使得触发电路控制执行电路断开，执行电路的断开将使得加热板停止加热，而一旦当温度下降，热敏电阻的阻止将逐渐增大，当温度小于设定的额定值时，触发电路将控制执行电路接通，加热板继续加热，最终柜体内的温度能够达到一个平衡范围，从而使得柜体内的碗筷餐具处于一定的温度中，有利于水分的蒸发，防止细菌的滋生，且通过控制电路和执行电路，能够使得加热元件间断工作，节省能源的浪费，节能环保。

进一步优化为：所述触发电路还包括光耦合件，所述热敏电阻连接于光耦合件的输入端以控制光耦合件的开断，该光耦合件的输出端连接有继电器线圈以控制继电器线圈的得失电。

进一步优化为：所述执行电路包括与加热板串联的保持型按钮和受控于继电器线圈的继电器常闭触点。

通过上述技术方案，在按下保持型按钮之后，执行电路将被导通，加热板将开始对柜体内加热，热敏电阻的阻值将逐渐减小，流过光耦合件的电流逐渐增大，当温度达到预设值时，热敏电阻的阻值减小到能够使得电流流过光耦合件导通，继电器线圈得电，从而继电器常闭触点动作断开，执行电路将断开，加热板停止加热；当柜体内的温度渐渐下降时，热敏电阻电阻的阻值将逐渐增大，通过光耦合件的电流将将逐渐减小最后使得光耦合件断开，进而使得继电器线圈失电，而继电器线圈失电将使继电器常闭触点闭合，继电器常闭触点闭合将使得执行电路继续被导通，加热板继续对柜体内加热，从而使得柜体内的温度达到一定范围内的平衡，柜体内的碗筷餐具处于一定的温度中，有利于水分的蒸发，防止细菌的滋生，且通过控制电路和执行电路，能够使得加热元件间断工作，节省能源的浪费，节能环保。

进一步优化为：所述柜体设有导通方向为柜体内部向外部的单向气阀。

通过上述技术方案，单向气阀的设置，一方面防止水汽从外界进入到柜体内，另一方面当柜体内的水分被蒸发时，可以通过单向气阀迅速排出，有利于使得柜体内的环境保持干燥。

进一步优化为：所述移门设为至少两扇，且在每一移门的表面均设置有凹陷的手扣槽。

通过上述技术方案，向内凹陷设置的手扣槽一方面方便移门的推移，另一方面还可以防止移门在推移过程中的互相干涉问题。

进一步优化为：所述移门的侧边带有磁性。

通过上述技术方案，带有磁性的移门在关闭之后更加牢，可以防止柜体内的温度散逸，减少了热量的散失，从而减少了能源的补充，也即更加节能。

进一步优化为：所述加热板相对柜体的一侧设置有突起的定位块，柜体相对加热板的一面设置有与定位块相配合的定位凹陷。

进一步优化为：所述定位块和定位凹陷带有磁性。

通过上述技术方案，通过定位块和定位凹陷能够使得在安放加热板的时候准确到位，并且通过带有磁性的定位块和定位凹陷能够使得当加热板的定位块与柜体的定位凹陷定位安放之后实现固定，实现方便拆装的效果。

进一步优化为：所述柜体内还设置有将柜体分割成若干个腔室的隔板。

进一步优化为：所述隔板与柜体之间采用可拆卸的抽板形式连接。

通过上述技术方案，将柜体分割成若干个腔室，方便对餐具进行分门别类的摆放，更加有序，且通过抽板形式的隔板，方便在柜体内拆装。

本实用新型与现有技术相比的优点在于：通过在保洁柜的柜体内设置加热板和单向气阀，并且通过控制电路来控制加热板，能够实现在对柜体加热蒸发水分保持柜体内部干燥保温的同时，达到节约电能的效果，符合环保节能的要求。

附图说明

图1为本实施例中保洁柜的整体示意图；

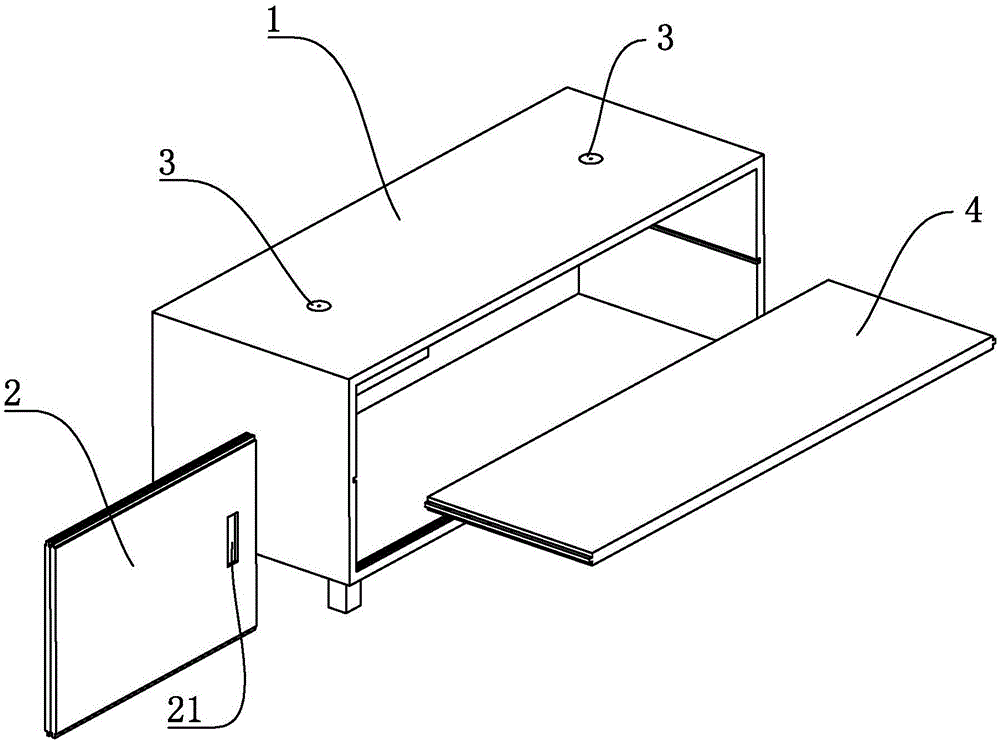

图2为本实施例中的柜体与移门和隔板的分解示意图；

图3为本实施例中的柜体和加热板的分解示意图；

图4为本实施例中的加热板反面示意图；

图5为本实施例中的控制电路示意图。

图中，1、柜体；11、定位凹陷；2、移门；21、手扣槽；3、单向气阀；4、隔板；5、加热板；51、凸块；52、定位块；6、触发电路；61、热敏电阻；7、执行电路。

具体实施方式

下面结合附图并通过具体实施例对实用新型作进一步详述，以下实施例只是描述性的，不是限定性的本实用新型的保护范围。

实施例，一种保洁柜，参见附图1和2，包括柜体1在柜体1的顶部设置有单向气阀3，采用双移门2的形式，在移门2的外表面设置有凹陷的手扣槽21，并且移门2的两侧带有磁性。参见附图2，可以看到在移门2的上下两侧设置有滑移块，在柜体1的敞口边缘设置有滑移槽，移门2可以沿着滑移槽滑动，并且在柜体1内设置有分隔板4，这里设置一块分隔板4，当然可以更具实际设计需要设计多块，将柜体1内部空间分割成多个腔室，分隔板4的两侧也设置有滑块，在柜体1的内部的两侧板上设置有滑槽，分隔板4可以沿着滑槽实现在柜体1内的拆装。参见附图3和4，在柜体1内侧面上设置有加热板5，加热板5相对柜体1内侧的一面设置有定位块52，柜体1内设置有定位凹陷11，并且定位块52和定位凹陷11都带有磁性，在加热板5的外侧面设置有凸块51，方便人们握持凸块51将加热板5从柜体1内拉出。

参见附图5为控制电路的示意图，包括触发电路6和执行电路7，触发电路6包括了热敏电阻61，热敏电阻61连接于光耦合件U的输入端以控制光耦合件U的开断，该光耦合件U的输出端连接有继电器线圈K以控制继电器线圈K的得失电；执行电路7包括串联设置的继电器常闭触点k、加热板5和保持型按钮SB。

在使用的时候，打开移门2，在隔板4和柜体1的底部放入餐具，然后关闭移门2，移门2将在其侧边带有磁性的作用下将柜体1闭牢。接着按下保持型按钮SB，执行电路7工作，加热板5将对柜体1内进行加热，热敏电阻61的阻值将逐渐减小，流过光耦合件U的电流逐渐增大，当温度达到预设值时，热敏电阻61的阻值减小到能够使得电流流过光耦合件U导通，继电器线圈K得电，从而继电器常闭触点k动作断开，执行电路7将断开，加热板5停止加热；当柜体1内的温度渐渐下降时，热敏电阻61电阻的阻值将逐渐增大，通过光耦合件U的电流将将逐渐减小最后使得光耦合件U断开，进而使得继电器线圈K失电，而继电器线圈K失电将使继电器常闭触点k闭合，继电器常闭触点k闭合将使得执行电路7继续被导通，加热板5继续对柜体1内加热，从而使得柜体1内的问题达到一定范围内的平衡。在此期间，餐具上的水分将能够加快被蒸发，水蒸汽能够通过单向气阀3排出柜体1，使得柜体1内部的环境保持干燥。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
