折叠式沙发座椅的制作方法

本实用新型涉及家具技术领域，尤其是指折叠式沙发座椅。

背景技术：

现有的靠椅大多是固定式坐椅，其功能单一。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种使用效果好、扶手可以上下升降调节、靠背采用活动翻板式的折叠式沙发座椅。

为实现上述目的，本实用新型所提供的技术方案为：折叠式沙发座椅，它包括有坐垫，坐垫底部设有X状的折叠支腿，坐垫由底架以及固定在底架表面的表垫形成，底架底部设有滑槽，折叠支腿其中一组支腿顶部铰接在滑槽一端，折叠支腿另一组支腿通过滑轮活动装配在滑槽内；底架两侧设有U形的托梁，托梁的U形臂上活动安装有扶手，扶手呈n形，其两侧竖臂采用中空方管制成，该中空方管套装在托梁的U形臂上，竖臂外侧设有锁紧螺栓，坐垫后侧设有靠背，靠背底部两侧通过侧轴活动铰接在托梁后侧下部，扶手后端端部设有与靠背相配合的限位板，靠背通过限位板限位。

所述的扶手后端端部设有滑槽，滑槽下部扩展形成旋转室，旋转室底部设有复位弹簧，复位弹簧顶部设有抵触板，限位板一端设有方形的滑块，该滑块活动安装在滑槽内，滑块底部与抵触板接触。

所述的托梁采用金属板制作成形。

所述的扶手采用中空方管折弯成形。

本实用新型在采用上述方案后，扶手可以上下升降调节，调节后通过锁紧螺栓锁紧即可，靠背采用活动翻板式结构，不使用靠背是直接翻转叠在坐垫上，再将扶手降至最低，当凳子使用；使用靠背时，原始状态的限位板垂直，此时，先下压限位板，使滑块进入旋转室，然后向靠背方向旋转限位板，使限位板呈水平状态，松开限位板，在复位弹簧的作用下滑块上升卡入滑槽，使限位板呈水平状态固定，再将靠背向后翻转即可形成椅子。

附图说明

图1为本实用新型的整体结构示意图。

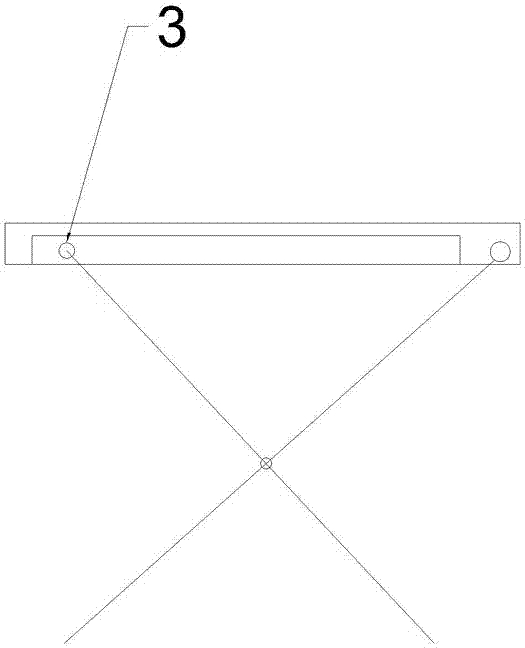

图2为折叠支腿安装示意图。

图3为限位板安装示意图。

具体实施方式

下面结合所有附图对本实用新型作进一步说明，本实用新型的较佳实施例为：参见附图1至附图3，本实施例所述的折叠式沙发座椅包括有坐垫1，坐垫1底部设有X状的折叠支腿2，坐垫1由底架以及固定在底架表面的表垫形成，底架底部设有滑槽，折叠支腿2其中一组支腿顶部铰接在滑槽一端，折叠支腿2另一组支腿通过滑轮3活动装配在滑槽内；底架两侧设有U形的托梁，所述的托梁采用金属板制作成形，托梁的U形臂上活动安装有扶手4，扶手4呈n形，其两侧竖臂采用中空方管折弯成形，该中空方管套装在托梁的U形臂上，竖臂外侧设有锁紧螺栓8，坐垫1后侧设有靠背5，靠背5底部两侧通过侧轴6活动铰接在托梁后侧下部，扶手4后端端部设有与靠背5相配合的限位板7，靠背5通过限位板7限位。所述的扶手4后端端部设有滑槽10，滑槽10下部扩展形成旋转室11，旋转室11底部设有复位弹簧12，复位弹簧12顶部设有抵触板13，限位板7一端设有方形的滑块9，该滑块9活动安装在滑槽10内，滑块9底部与抵触板13接触。本实施例的扶手可以上下升降调节，调节后通过锁紧螺栓锁紧即可，靠背采用活动翻板式结构，不使用靠背是直接翻转叠在坐垫上，再将扶手降至最低，当凳子使用；使用靠背时，原始状态的限位板垂直，此时，先下压限位板，使滑块进入旋转室，然后向靠背方向旋转限位板，使限位板呈水平状态，松开限位板，在复位弹簧的作用下滑块上升卡入滑槽，使限位板呈水平状态固定，再将靠背向后翻转即可形成椅子。

以上所述之实施例只为本实用新型之较佳实施例，并非以此限制本实用新型的实施范围，故凡依本实用新型之形状、原理所作的变化，均应涵盖在本实用新型的保护范围内。
