一种智能触控多功能沙发的制作方法

本实用新型属于家具技术领域，涉及一种沙发，特别是一种智能触控多功能沙发。

背景技术：

沙发为一种装有软垫的多座位椅子。装有弹簧或厚泡沫塑料等的靠背椅，两边有扶手，是软件家具的一种。沙发已是许多家庭必需的家具，可分为功能沙发、固定背沙发、无极自控沙发、气动沙发、电动沙发和带电视沙发等，随着社会的发展，生活节奏的加快，智能沙发得到推广使用，并且现有的家庭沙发，功能单一，只能提供躺着坐着，无法更有效的缓解生活压力，无法提供更加舒适方便的生活，更加难以提高家居生活水平。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提出了一种智能触控多功能沙发，通过安装活动靠背、背部按摩器、脚部按摩器、触控式控制面板和空气清新器以及附带多种工具，具有多种功能，操作简单，有效提高家居生活水平。

本实用新型的目的可通过下列技术方案来实现：一种智能触控多功能沙发，包括底座和位于底座左右两端的扶手，其特征在于，所述底座上设置有两个座垫，两个座垫之间设置有操作台，所述操作台上设置有触控式控制面板，所述座垫的后端各对应设置有一活动靠背，所述活动靠背铰接在底座的后端，所述活动靠背前侧面上设置有背部按摩器，所述背部按摩器与触控式控制面板电性连接，所述活动靠背和底座之间通过第一液压缸和第一伸缩杆相连接，所述第一液压缸与触控式控制面板电性连接，所述第一液压缸的底端连接在底座的后端端面上，所述第一伸缩杆的一端连接在第一液压缸的顶端，另一端铰接在活动靠背的后侧面上。

本智能触控多功能沙发使用原理如下，当人坐在沙发上休息时，手可以放在底座两端的扶手上，同时可以开启操作台，可通过触控式控制面板控制调节第一液压缸来带动第一伸缩杆控制活动靠背升降，使活动靠背达到舒适的角度，并且开启背部按摩器，对颈部进行按摩，从而放松身体，有效的进行按摩。

在上述的智能触控多功能沙发中，所述的底座设置有两个脚部按摩器，两个脚部按摩器与两个座垫位置一一对应，且两个脚部按摩器各位于与其相对应的座垫的下方，所述底座内设置有用于带动脚部按摩器相对于底座前后伸缩的第二液压缸和第二伸缩杆，所述第二液压缸固连在底座内腔中，且第二液压缸与触控式控制面板电性连接，所述第二伸缩杆的一端连接在第二液压缸上，另一端连接在脚部按摩器的后端。可通过触控式控制面板控制调节第二液压缸来带动第二伸缩杆控制脚部按摩器前后移动，对脚面进行全方位的按摩。

在上述的智能触控多功能沙发中，所述的背部按摩器与所述脚部按摩器的表面均设有若干震动按摩球。震动按摩球可以让按摩更舒适。

在上述的智能触控多功能沙发中，所述的操作台设置有空气清新器，所述空气清新器与触控式控制面板电性连接，所述触控式控制面板制为条状，且触控式控制面板的长度方向沿着沙发的前后方向设置，所述空气清新器为两个，且两个空气清新器分别位于控制器的两侧。两个空气清新器可以分别为对应沙发座位上的人提供服务，对室内空气进行有效的净化。

在上述的智能触控多功能沙发中，所述的操作台上设置有两个茶杯放置槽，且两个茶杯放置槽分别位于控制器的两侧，所述茶杯放置槽位于空气清新器的前侧，所述操作台的最前端还设置有烟灰缸放置槽。取放茶杯时，不会由于经过空气清新器的上方，使用更加安全和舒适，烟灰缸摆放在烟灰缸放置槽内，可以避免不小心打翻烟灰缸而弄脏沙发或者使得烟灰进入到空气清新器中，烟灰缸放置槽位于操作台前端，也能进一步避免烟灰落入到空气清新器中。

在上述的智能触控多功能沙发中，所述的操作台为后大前小的梯形结构，且操作台的顶面由后往前倾斜向下设置，所述操作台的顶面设置有一圈导槽，所述导槽环绕着茶杯放置槽和烟灰缸放置槽，且导槽与茶杯放置槽及烟灰缸放置槽相连通。上述设置使得沙发座位呈后小前大，使用时更加舒适，同时操作台朝前倾斜设置，可以避免烟灰经由导槽进行到茶杯放置槽，同时也能更好地避免水流到位于操作台左右的座垫上；导槽可以凝聚在操作台上的水气进行疏导，同时也能对不小心倾覆的茶杯的茶水或烟灰缸的烟灰就行收集，避免茶水或烟灰落到沙发座垫上。

在上述的智能触控多功能沙发中，所述的操作台顶部后端设置有柜门朝上开设的储存柜，所述储存柜位于两个靠背之间。储存柜能够存放杂物，提高沙发的功能性。

在上述的智能触控多功能沙发中，所述的操作台的内部设置有外接电源的蓄电池，所述控制器与蓄电池电性连接，所述操作台的前侧面设置有USB接口，所述USB接口与蓄电池电性连接。USB接口能够提供手机充电功能。

在上述的智能触控多功能沙发中，所述的操作台的前侧面还设置有蓝牙音箱，所述蓝牙音箱与操作台电性连接。蓝牙音箱能够无线连接手机，进行音乐播放，提高使用的舒适性。提供媒体播放功能。

与现有技术相比，本智能触控多功能沙发通过安装活动靠背便于调节躺下的角度；通过安装背部按摩器和脚部按摩器，便于放松身体，减轻身心压力；通过设置空气清新器，能够对室内环境进行净化；通过设置茶杯放置槽和烟灰缸放置槽，使得生活休闲更加方便；通过设置USB接口和蓝牙音箱，可以提高生活休闲的舒适性。

附图说明

图1是本智能触控多功能沙发的结构示意图。

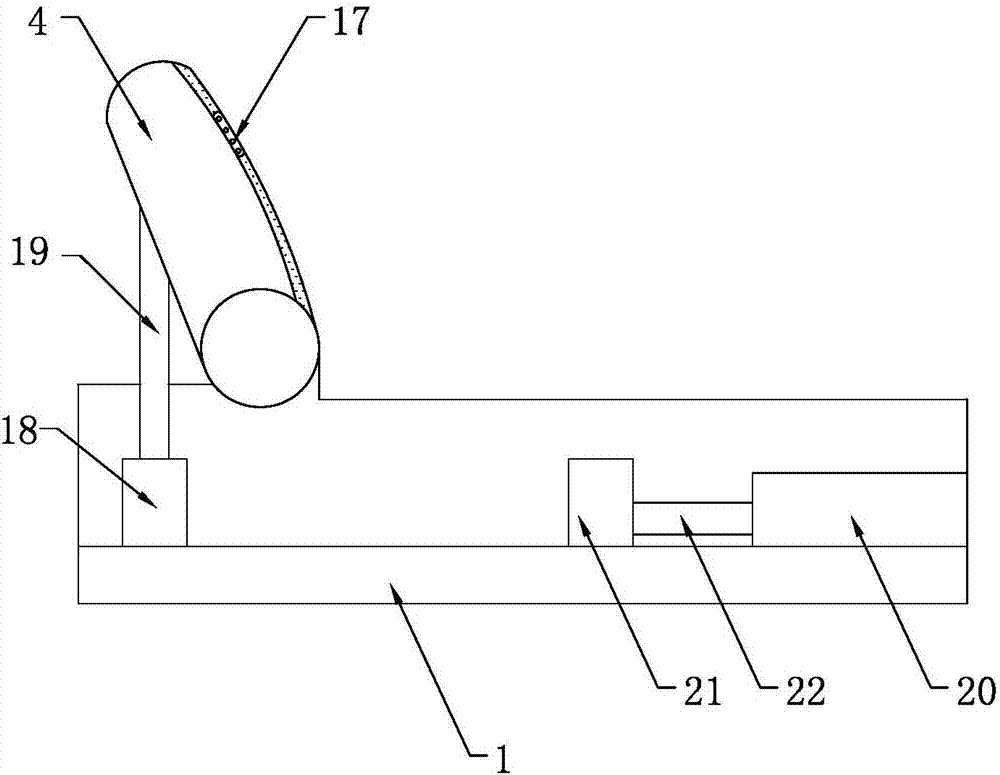

图2是本智能触控多功能沙发的截面结构示意图。

图3是本智能触控多功能沙发中脚部按摩器的使用示意图。

图中，1、底座；2、扶手；3、座垫；4、活动靠背；5、操作台；6、触控式控制面板；7、空气清新器；8、茶杯放置槽；9、导槽；10、烟灰缸放置槽；11、储存柜；14、蓄电池；15、USB接口；16、蓝牙音箱；17、背部按摩器；18、第一液压缸；19、第一伸缩杆；20、脚部按摩器；21、第二液压缸；22、第二伸缩杆。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1、图2和图3所示，一种智能触控多功能沙发，包括底座1和位于底座1左右两端的扶手2，底座1上设置有两个座垫3，两个座垫3之间设置有操作台5，操作台5上设置有触控式控制面板6，座垫3的后端各对应设置有一活动靠背4，活动靠背4铰接在底座1的后端，活动靠背4前侧面上设置有背部按摩器17，背部按摩器17与触控式控制面板6电性连接，活动靠背4和底座1之间通过第一液压缸18和第一伸缩杆19相连接，第一液压缸18与触控式控制面板6电性连接，第一液压缸18的底端连接在底座1的后端端面上，第一伸缩杆19的一端连接在第一液压缸18的顶端，另一端铰接在活动靠背4的后侧面上；底座1设置有两个脚部按摩器20，两个脚部按摩器20与两个座垫3位置一一对应，且两个脚部按摩器20各位于与其相对应的座垫3的下方，脚部按摩器20能够相对于底座1进行抽拉，当脚部按摩器20整个位于底座1内时，脚部按摩器20的前端面与底座1的前端面相齐平，底座1内设置有用于带动脚部按摩器20相对于底座1前后伸缩的第二液压缸21和第二伸缩杆22，第二液压缸21固连在底座1内腔中，且第二液压缸21与触控式控制面板6电性连接，第二伸缩杆22的一端连接在第二液压缸21上，另一端连接在脚部按摩器20的后端。

如图1所示，操作台5设置有空气清新器7，空气清新器7为两个，且两个空气清新器7分别位于控制器6的两侧，空气清新器7与触控式控制面板6电性连接，触控式控制面板6制为条状，且触控式控制面板6的长度方向沿着沙发的前后方向设置。

如图1所示，操作台5上设置有两个茶杯放置槽8，且两个茶杯放置槽8分别位于控制器6的两侧，茶杯放置槽8位于空气清新器7的前侧，操作台5的最前端还设置有烟灰缸放置槽10，操作台5为后大前小的梯形结构，且操作台5的顶面由后往前倾斜向下设置；操作台5的顶面设置有一圈导槽9，导槽9环绕着茶杯放置槽8和烟灰缸放置槽10，且导槽9与茶杯放置槽8及烟灰缸放置槽10相连通。

如图1所示，操作台5顶部后端设置有柜门朝上开设的储存柜11，储存柜11位于两个靠背4之间；操作台5的内部设置有外接电源的蓄电池14，控制器6与蓄电池14电性连接，操作台5的前侧面设置有USB接口15，USB接口15与蓄电池14电性连接，USB接口15能够提供手机充电功能；操作台5的前侧面还设置有蓝牙音箱16，蓝牙音箱16与操作台5电性连接。

本智能触控多功能沙发使用原理如下，当人坐在沙发上休息时，手可以放在底座1两端的扶手2上，同时可以开启操作台5，可通过触控式控制面板6控制调节第一液压缸18来带动第一伸缩杆19控制活动靠背4升降，使活动靠背4达到舒适的角度，并且开启背部按摩器17，对颈部进行按摩，同时可以通过触控式控制面板6控制调节第二液压缸21来带动第二伸缩杆22控制脚部按摩器20前后移动，对脚面进行全方位的按摩，从而放松身体，且背部按摩器17与脚部按摩器20的表面均设有若干震动按摩球，使得按摩效果更好；并且当人们在沙发上休息时，也可通过触控式控制面板6开启蓝牙音箱16，播放音乐，当家里空气环境不是很好时，可以开启空气清新器7，对室内空进行有效的净化，并且可通过茶杯放置槽8与烟灰缸放置槽10，放置茶杯，防止倒地摔碎，以及放置烟灰和烟头，而且可使用储存柜11存放物品。有效的方便的生活，更加提高家居生活水平。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
