一种玻璃幕墙开启窗防脱落结构的制作方法

本实用新型涉及建筑装饰技术领域，具体涉及一种玻璃幕墙开启窗防脱落结构。

背景技术：

玻璃幕墙是当代的一种新型墙体形式，指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。

玻璃幕墙上用开启窗多为向外推出的摆动式窗户，在玻璃幕墙开启窗设计中，都是采用挂钩式的连接，挂钩式连接由于窗扇与窗框是采用通长轴铰接的方式，使窗扇顶部铰接在窗框上，因而具有承载力大的特点，能满足较大尺寸开启窗的使用要求。但由于挂钩式开启窗采用直接挂接的安装方式，在使用中遭遇强风时容易脱落，造成开启窗坠落，存在一定的安全隐患，需设置可靠的防脱落装置才能保证正常使用。现有的防脱落装置大多是在挂钩连接结构的上方安装防脱落挡板，挡板采用自攻螺钉直接固定在幕墙铝合金横梁上。开启窗在负风压的作用下会发生外移趋势，螺钉产生拉力，由于横梁铝合金型材的壁厚一般只有2.5mm，螺钉很容易拉出，可靠性不高，螺钉容易脱落，造成防脱落装置失效，导致开启窗容易坠落，存在安全隐患。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种玻璃幕墙开启窗防脱落结构，具有连接稳定，整体可靠性高的特点。

为实现上述目的，本实用新型提供了如下技术方案：一种玻璃幕墙开启窗防脱落结构，包括横梁和扇框，所述横梁一侧设有挂钩配合部，所述扇框包括竖向支撑板，所述竖向支撑板的末端设有挂钩，所述挂钩套设于挂钩配合部上，所述挂钩配合部与所述横梁之间还设置有防脱件，所述防脱件上设置有弧形面，所述弧形面套设在所述挂钩上，所述弧形面的半径与所述挂钩的外径相适配。

优选的，所述挂钩自由端的外表面上设置有凸筋，所述防脱件上设置有用于卡持凸筋的凸台，当扇框开启到最大角度时，所述凸筋与防脱件的凸台相抵触。

优选的，所述挂钩配合部截面呈J型，所述挂钩配合部的一端固定连接在横梁上，另一端为自由端，所述自由端的端部位置上设置有半圆形的支座，所述支座的半径与所述挂钩内径相适配。

优选的，所述防脱件嵌设于所述挂钩配合部与横梁之间，所述防脱件与所述挂钩配合部通过紧固螺钉进行限位。

与现有技术相比，通过扇框上的挂钩与横梁上挂钩配合部之间的配合连接，使扇框与横梁之间能形成灵活的转动连接，并且挂钩配合部与横梁之间还设置有防脱件，利用防脱件上的弧形面与挂钩外径之间的间隙配合，保证开启窗在开启和关闭的过程中，挂钩能始终保持与挂钩配合部之间的连接，确保了连接的稳定性，从而提高了幕墙开启窗整体的可靠性。

附图说明

图1为本实用新型一种玻璃幕墙开启窗防脱落结构剖面试图；

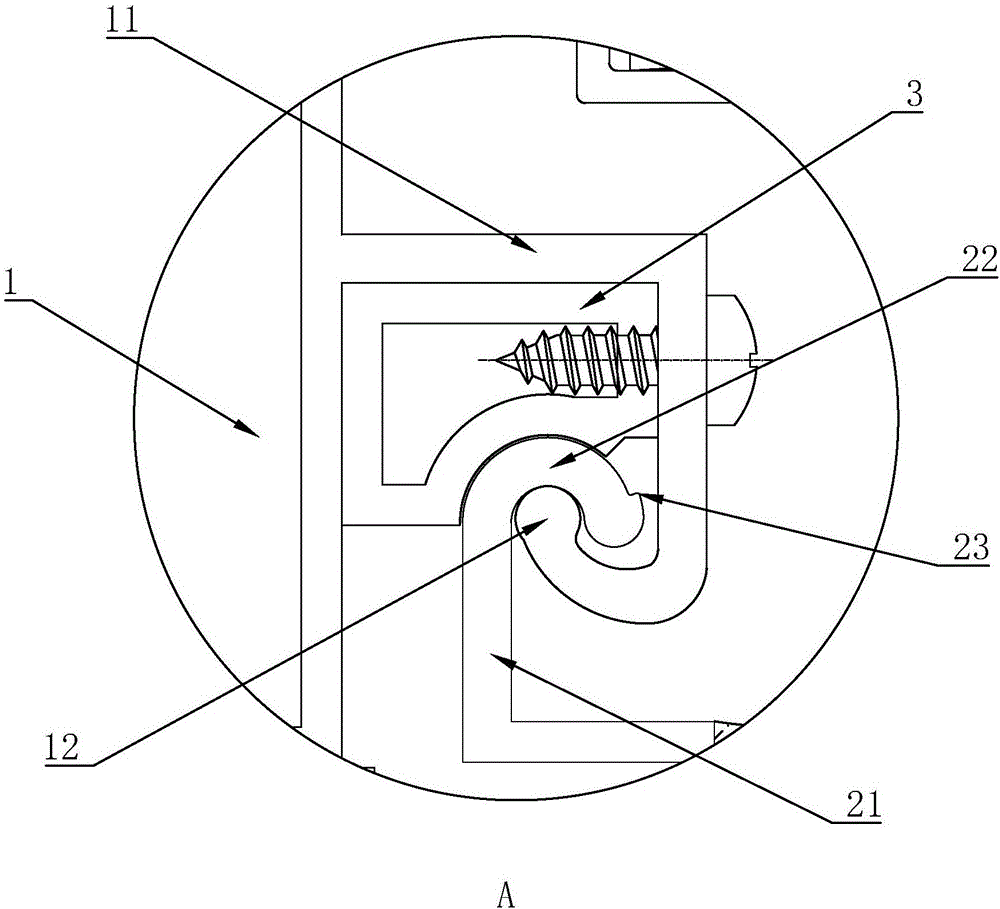

图2为图1中A部的局部放大示意图；

图3为横梁示意图；

图4为扇框示意图；

图5为防脱件示意图。

附图标记：1、横梁；2、扇框；3、防脱件；11、挂钩配合部；12、支座；21、竖向支撑板；22、挂钩；23、凸筋；31、弧形面；32、凸台。

具体实施方式

参照图1和图2对本实用新型一种玻璃幕墙开启窗防脱落结构实施例做进一步说明。

如图1所示，一种玻璃幕墙开启窗防脱落结构，包括横梁1和扇框2，所述横梁1一侧设有挂钩配合部11，所述扇框2包括竖向支撑板21，所述竖向支撑板21的末端设有挂钩22，所述挂钩22套设于挂钩配合部11上。其中，所述挂钩配合部11截面呈J型，挂钩配合部11与横梁1之间形成拱挂钩22连接的空腔，扇框2的挂钩22伸入空腔内后，与挂钩配合部11形成配合连接。优选的，在挂钩配合部11和横梁1形成的空腔内还设置有防止挂钩22脱落的防脱件3，且防脱件3的形状和空腔的形状相适配。所述防脱件3上设置有弧形面31，并且弧形面31的半径与挂钩22的外径相适配，在将挂钩22与挂钩配合部11形成连接后，将防脱件3安装如空腔内，防脱件3上的弧形面31能与挂钩22的外表面形成配合连接。由于防脱件3的形状与空腔相适配，因此，防脱件3能通过弧形面31，有效的对挂钩22进行限位，避免挂钩22在开启窗转动的过程中，从挂钩配合部11上脱落。

进一步的，挂钩配合部11的一端固定连接在横梁1上，另一端上设置有半圆形的支座12，并且支座12的半径与挂钩22的内径相适配。并且，支座12所在的圆、防脱件3上弧形面31所在的圆以及挂钩22运动轨迹所在的圆互为同心圆，确保了开启窗在开启和关闭的过程中，挂钩22能始终保持与挂钩配合部11的支座12之间的稳定连接。

挂钩22自由端的外表面上设置有凸筋23，防脱件3上设置有用于卡持凸筋23的凸台32，当扇框2开启到最大角度时，凸筋23与防脱件3的凸台32相抵触，限制的开启窗开启的角度，同时保证了挂钩22和挂钩配合部11之间连接的稳定性。

防脱件3与挂钩配合部11上军设置有限位孔，在对开启窗进行安装时，现将扇框2的挂钩22悬挂至挂钩配合部11的支座12上，在将防脱件3从侧面插入挂钩配合部11与横梁1之间的空腔内，保证挂钩22能始终保持与挂钩配合部11之间的稳定连接。然后利用限位螺钉依次穿过挂钩配合部11和防脱件3上的限位孔，对防脱件3的位置进行固定，完成对开启窗的安装。

由于防脱件3是卡在横梁1与挂钩配合部11之间的空腔内，并通过防脱件3的弧形面31与挂钩22外径接触，限制了位移，消除了发生脱落的因素；特别是开启窗在负风压作用下的位移得到控制。同时限位螺钉只起到限位的作用，不承受其他荷载作用，大大延长了限位螺钉的使用寿命，进一步加强连接的稳定性。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
