一种管式咖啡萃取设备的制作方法

本实用新型涉及一种咖啡萃取设备，特别涉及一种管式咖啡萃取设备。

背景技术：

在这个“速溶”的时代，咖啡所带给我们不仅仅是香浓的口味，我们要的是一种感觉，我们会疯狂地沉浸在那种感觉中，咖啡可以陪伴自己度过许多惬意的时光，咖啡作为人们日常生活中的饮品，人们对其的要求也越来越高，为了满足人们的要求，萃取设备也在不断的进行完善，相继的各种加工设备也不断推出，由原先的立式萃取发展为现在的管式萃取。

传统咖啡萃取设备萃取咖啡一般都是采用单一的萃取桶萃取咖啡，一般不能实现多个萃取桶同时萃取咖啡，且多桶萃取时无法控制具体哪几个桶萃取，萃取时缺乏保温的组件，影响咖啡口味，传统设备体积较大，占用空间，萃取操作不够人性化。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种管式咖啡萃取设备。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种管式咖啡萃取设备，包括第一机架，所述第一机架上设置有萃取桶，所述萃取桶的内部设置有保温层，所述保温层的一侧设置有夹套，所述夹套的一侧设置有内筒体，所述内筒体的内部设置有搅拌桨，所述萃取桶的顶部设置有桶盖，所述桶盖的顶部设置有连通管道，所述连通管道上设置有阀门，所述连通管道的一端设置有冷凝桶，所述冷凝桶的一侧设置有循环泵，所述第一机架的一侧设置有第二机架，所述第二机架上设置有成品桶，所述成品桶的一侧设置有产品水桶，所述产品水桶的一侧设置有循环水桶，所述循环水桶的一侧设置有电控柜。

作为本实用新型的一种优选技术方案，所述第一机架的底部设置有第一滚轮，所述第二机架的底部设置有第二滚轮，所述电控柜的一侧设置有加热器，所述加热器的一侧设置有均质机。

作为本实用新型的一种优选技术方案，所述产品水桶的内部设置有桶槽，所述产品水桶上设置有散热管。

作为本实用新型的一种优选技术方案，所述电控柜的一侧设置有显示屏，所述显示屏的底部设置有控制面板，所述控制面板上设置有控制按钮。

作为本实用新型的一种优选技术方案，所述电控柜的底部设置有第一活塞，所述萃取桶上设置有第二活塞，所述萃取桶的底部设置有出液口，所述出液口的底部设置有接渣小车，所述第一机架和第二机架均采用不锈钢制作而成。

本实用新型所达到的有益效果是：该设备通过阀门控制萃取桶，实现了对多个萃取桶的控制，使得萃取桶通过阀门切换，可以单个萃取桶萃取也可以多个萃取桶萃取，通过夹套和保温层实现对咖啡萃取时的保温目的，使得咖啡口感更好，此设备体积较小，节省了空间，操作简单，更具人性化。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的整体结构示意图；

图2是本实用新型的局部结构示意图之一；

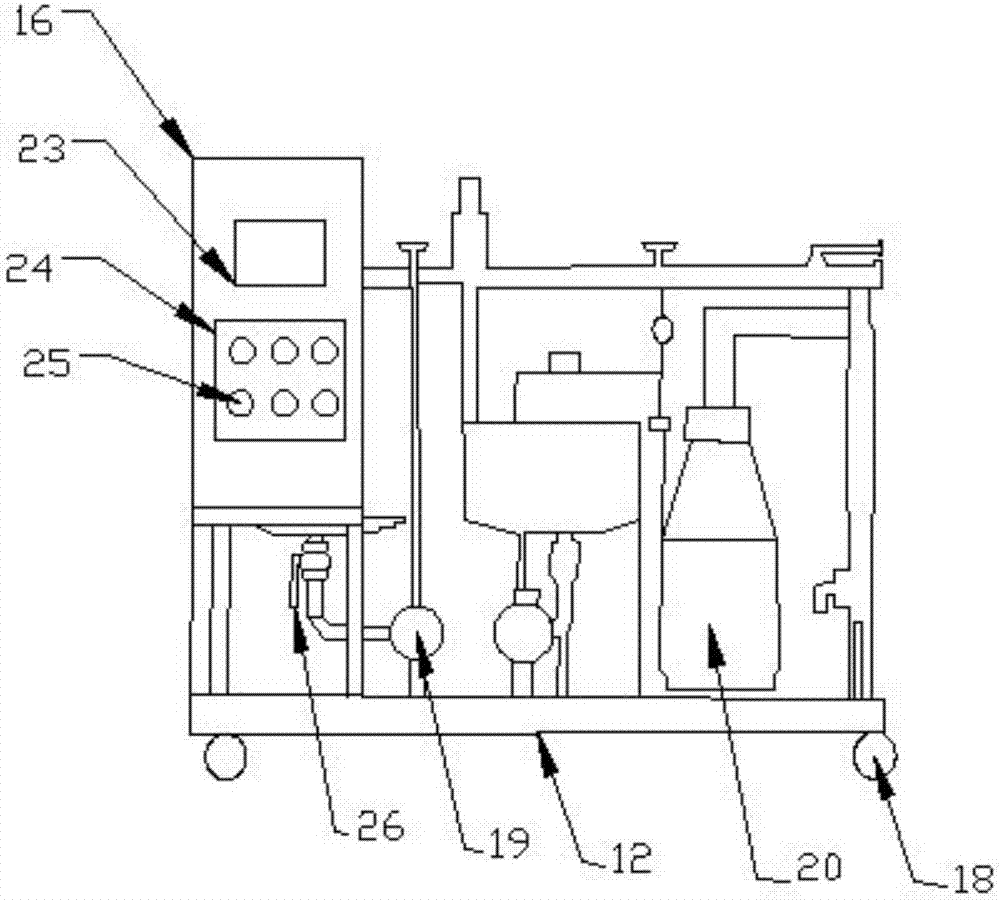

图3是本实用新型的局部结构示意图之二；

图4是本实用新型的局部结构示意图之三；

图5是本实用新型的局部结构示意图之四；

图6是本实用新型的局部结构示意图之五；

图7是本实用新型的局部结构示意图之六；

图中：1、第一机架；2、萃取桶；3、保温层；4、夹套；5、内筒体；6、搅拌桨；7、桶盖；8、连通管道；9、阀门；10、冷凝桶；11、循环泵；12、第二机架；13、成品桶；14、产品水桶；15、循环水桶；16、电控柜；17、第一滚轮；18、第二滚轮；19、加热器；20、均质机；21、桶槽；22、散热管；23、显示屏；24、控制面板；25、控制按钮；26、第一活塞；27、第二活塞；28、出液口；29、接渣小车。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-7所示，本实用新型提供一种管式咖啡萃取设备，包括第一机架1，第一机架1上设置有萃取桶2，萃取桶2的内部设置有保温层3，保温层3的一侧设置有夹套4，夹套4的一侧设置有内筒体5，内筒体5的内部设置有搅拌桨6，萃取桶2的顶部设置有桶盖7，桶盖7的顶部设置有连通管道8，连通管道8上设置有阀门9，连通管道8的一端设置有冷凝桶10，冷凝桶10的一侧设置有循环泵11，第一机架1的一侧设置有第二机架12，第二机架12上设置有成品桶13，成品桶13的一侧设置有产品水桶14，产品水桶14的一侧设置有循环水桶15，循环水桶15的一侧设置有电控柜16。

第一机架1的底部设置有第一滚轮17，第二机架12的底部设置有第二滚轮18，电控柜16的一侧设置有加热器19，加热器19的一侧设置有均质机20，便于设备移动，有利于给咖啡加热。

产品水桶14的内部设置有桶槽21，产品水桶14上设置有散热管22，便于散热，防止损坏。

电控柜16的一侧设置有显示屏23，显示屏23的底部设置有控制面板24，控制面板24上设置有控制按钮25，便于控制设备，有利于更方便地操控设备。

电控柜16的底部设置有第一活塞26，萃取桶2上设置有第二活塞27，萃取桶2的底部设置有出液口28，出液口28的底部设置有接渣小车29，第一机架1和第二机架12均采用不锈钢制作而成，便于接取咖啡残渣将咖啡渣排除，有利于咖啡的安全卫生。

具体的，先将产品水桶14和循环水桶15内的水通过加热器19加热，然后将要萃取咖啡投入到桶槽21内，等到水温达到预定温度时，打开均质机20和循环泵11，夹套4通热水，使其保温，通过高温高压萃取咖啡，萃取后的液体经过冷凝桶10冷却，萃取完成后通过接渣小车29将咖啡残渣排除，该设备可以通过阀门9切换来控制是一个萃取桶2萃取或者是多个萃取桶2萃取，操作简单，更加人性化，通过夹套4和保温层3实现对咖啡萃取时的保温目的，使得咖啡口感更好，此设备体积较小，节省了空间。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
