一种室内环境调节用通风窗装置的制作方法

本实用新型涉及室内环境调节装置领域，具体为一种室内环境调节用通风窗装置。

背景技术：

室内环境的好坏决定了处于室内的人的舒适感，而室内的空气环境是影响室内舒适感的一个重要指标，一旦室内空气出现了问题，不但会让人感觉不适，还有可能引发疾病，所以保持室内空气流通，是维持室内空气质量的一个重要手段，目前室内通风普遍采用打开门窗的方式，而门窗通风时，只能依靠室外的风以及室内外空气的压力差进行通风，缺乏主动性，通风速度慢，而且室内距离门窗较远处的地方则容易有污染气体残留，难以排尽，现需要一种具有主动通风功能的通风窗来解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种室内环境调节用通风窗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种室内环境调节用通风窗装置，包括固定窗框，所述固定窗框通过合页与活动窗框铰接，所述固定窗框的上部设置有控制器，所述固定窗框的中部设置有遥控器盒，所述遥控器盒中放置有遥控器，所述固定窗框上部一侧设置有安装板，所述安装板上部滑动设置有一组连接架，所述连接架上穿装有膨胀螺栓，所述安装板下部设置有轴座，所述轴座一侧设置有减速电机，所述减速电机与设置在所述轴座上的转动轴配合，所述转动轴上设置有固定轴板，所述固定轴板与设置在风扇上的风扇座可拆卸连接。

优选的，所述控制器设置有电插头，所述电插头与市电插座配合。

优选的，所述遥控器与所述控制器适配，所述减速电机和所述风扇均与所述控制器电连接。

优选的，所述安装板一端设置有安装板连接座，所述安装板通过所述安装板连接座与所述固定窗框连接，所述安装板连接座与所述安装板之间设置有一组加强筋。

优选的，所述安装板上部设置有一组滑轨，所述连接架下端设置有滑座，所述滑座与所述滑轨滑动配合。

优选的，所述固定轴板和所述风扇座通过一组连接销连接，所述风扇一侧设置有收起限位开关，所述轴座一侧设置有放下限位开关，所述收起限位开关和所述放下限位开关均与所述减速电机电连接。

与现有技术相比，本实用新型的有益效果是：该室内环境调节用通风窗装置使用时，安装板上部的连接架可与室外墙体配合，并通过膨胀螺栓与室外墙体连接，起到承托安装板的作用，保证了安装板的稳定，因连接架可通过滑座和滑轨在安装板上移动，所以连接架可以与不同厚度的墙体配合，这样的设计加强了本装置的适用性，加强筋起到增加装置强度的作用，本装置没有进行通风工作时，风扇是呈水平位置放置的，收起限位开关与安装板接触，当需要进行通风时，使用者可通过遥控器对控制器发出通风命令，则控制器接通风扇和减速电机的工作电路，风扇开始转动，同时减速电机顺时针转动，减速电机驱动转动轴转动，转动轴带动风扇顺时针转动，当风扇与轴座一侧的放下限位开关接触后，则减速电机停机，这时风扇处于竖直位置放置，进行通风工作，当想让通风工作结束时，则使用者通过遥控器对控制器发射出结束命令，则风扇停转，同时减速电机逆时针转动，风扇被转动轴带动转动，当风扇一侧的收起限位开关接触到安装板时，则减速电机停机，完成风扇的收起动作，遥控技术和电机正反转技术在多领域中都有广泛应用，是现有的成熟技术，本装置直接采用即可；本装置可以遥控操作，与室内的市电插座电连接，通过市电驱动进行通风，安装可靠，通风效果好，可防止雨淋，使用寿命长。

附图说明

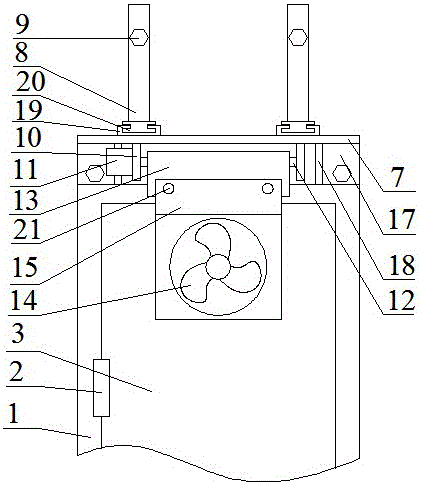

图1为本实用新型结构示意图。

图2为图1的右视图。

图中：1、固定窗框，2、合页，3、活动窗框，4、控制器，5、遥控器盒，6、遥控器，7、安装板，8、连接架，9、膨胀螺栓，10、轴座，11、减速电机，12、转动轴，13、固定轴板，14、风扇，15、风扇座，16、电插头，17、安装板连接座，18、加强筋，19、滑轨，20、滑座，21、连接销，22、收起限位开关，23、放下限位开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种室内环境调节用通风窗装置，包括固定窗框1，所述固定窗框1通过合页2与活动窗框3铰接，所述固定窗框1的上部设置有控制器4，所述固定窗框1的中部设置有遥控器盒5，所述遥控器盒5中放置有遥控器66，所述固定窗框1上部一侧设置有安装板7，所述安装板7上部滑动设置有一组连接架8，所述连接架8上穿装有膨胀螺栓9，所述安装板7下部设置有轴座10，所述轴座10一侧设置有减速电机11，所述减速电机11与设置在所述轴座10上的转动轴12配合，所述转动轴12上设置有固定轴板13，所述固定轴板13与设置在风扇14上的风扇座15可拆卸连接，所述控制器4设置有电插头16，所述电插头16与市电插座配合，所述遥控器6与所述控制器4适配，所述减速电机11和所述风扇14均与所述控制器4电连接，所述安装板7一端设置有安装板连接座17，所述安装板7通过所述安装板连接座17与所述固定窗框1连接，所述安装板连接座17与所述安装板7之间设置有一组加强筋18，所述安装板7上部设置有一组滑轨19，所述连接架8下端设置有滑座20，所述滑座20与所述滑轨19滑动配合，所述固定轴板13和所述风扇座15通过一组连接销21连接，所述风扇14一侧设置有收起限位开关22，所述轴座10一侧设置有放下限位开关23，所述收起限位开关22和所述放下限位开关23均与所述减速电机11电连接。

工作原理：在使用该室内环境调节用通风窗装置时，安装板7上部的连接架8可与室外墙体配合，并通过膨胀螺栓9与室外墙体连接，起到承托安装板7的作用，保证了安装板7的稳定，因连接架8可通过滑座20和滑轨19在安装板7上移动，所以连接架8可以与不同厚度的墙体配合，这样的设计加强了本装置的适用性，加强筋18起到增加装置强度的作用，本装置没有进行通风工作时，风扇14是呈水平位置放置的，收起限位开关22与安装板7接触，当需要进行通风时，使用者可通过遥控器6对控制器4发出通风命令，则控制器4接通风扇14和减速电机11的工作电路，风扇14开始转动，同时减速电机11顺时针转动，减速电机11驱动转动轴12转动，转动轴12带动风扇14顺时针转动，当风扇14与轴座10一侧的放下限位开关23接触后，则减速电机11停机，这时风扇14处于竖直位置放置，进行通风工作，当想让通风工作结束时，则使用者通过遥控器6对控制器4发射出结束命令，则风扇14停转，同时减速电机11逆时针转动，风扇被转动轴12带动转动，当风扇14一侧的收起限位开关22接触到安装板7时，则减速电机11停机，完成风扇14的收起动作，遥控技术和电机正反转技术在多领域中都有广泛应用，是现有的成熟技术，本装置直接采用即可。
