一种多功能电子秤收纳柜的制作方法

本实用新型涉及一种收纳柜，尤其是涉及一种多功能电子秤收纳柜。

背景技术：

电子秤是日常生活中常用的称量工具，现有的许多电子秤的体积较大，携带不方便，使用收纳柜来携带电子秤，但是目前的多数收纳柜的功能单一。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、便于携带的多功能电子秤收纳柜。

本实用新型解决上述技术问题所采用的技术方案为：一种多功能电子秤收纳柜，包括柜体和设置在柜体内的抽屉，所述的柜体内设置有与所述的抽屉相适配的限位框，所述的抽屉套设在所述的限位框内并与其滑动配合，所述的柜体内的后端面上设置有至少一个朝向与所述的柜体的开口方向一致的减震弹簧，当所述的抽屉处于闭合状态时，所述的减震弹簧顶设在所述的抽屉的端面上。

本实用新型的进一步优选方案为：所述的抽屉的后端面的边缘处设置有向内倾斜的导向斜面，使抽屉在关闭时候更顺滑，更省力。

本实用新型的进一步优选方案为：所述的柜体的后端面上开设有凹槽，所述的凹槽内设置有用于电子秤供电的太阳能板，所述的太阳能板与电子秤的电池电连接，将太阳能板放置在凹槽内防止太阳能板受到损害，电子秤放置在柜体上时太阳能板可对电子秤的电池进行充电，节能环保。

本实用新型的进一步优选方案为：所述的抽屉的前端面上设置有锁，当用作收银柜时保证财产安全。

本实用新型的进一步优选方案为：所述的柜体的侧面上设置有把手，设置在侧边不会影响到锁的使用。

本实用新型的进一步优选方案为：所述的减震弹簧的数量为两个，更好的保护电子秤。

与现有技术相比，本实用新型的优点在于电子秤可放置于该收纳柜中，携带方便，柜体内设置有限位框，可以防止电子秤在柜体内发生磕碰，设置有弹簧很好的起到缓冲作用，有效保护电子秤，电子秤放置在收纳柜的上端面上使用，这时可以将收纳柜当作收银柜来使用，功能多样化。

附图说明

图1为本实用新型的结构示意图；

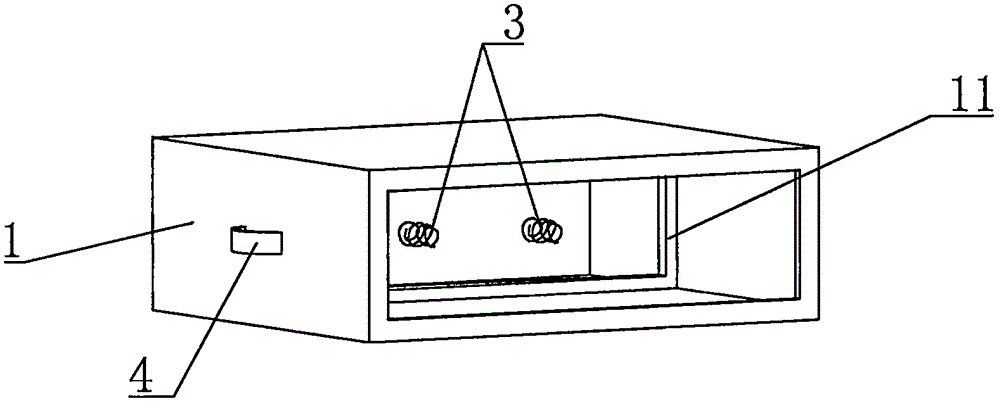

图2为本实用新型中柜体的结构示意图；

图3为本实用新型中抽屉的结构示意图；

图4为本实用新型中柜体的后视图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图所示，一种多功能电子秤收纳柜，包括柜体1和设置在柜体1内的抽屉2，柜体1内设置有与抽屉2相适配的限位框11，抽屉2套设在限位框11内并与其滑动配合，柜体1内的后端面上设置有两个朝向与柜体1的开口方向一致的减震弹簧3，当抽屉2处于闭合状态时，减震弹簧3顶设在抽屉2的端面上，抽屉2的后端面的边缘处设置有向内倾斜的导向斜面21，柜体1的后端面上开设有凹槽12，凹槽12内设置有用于电子秤供电的太阳能板13，太阳能板13与电子秤的电池电连接，抽屉2的前端面上设置有锁22，柜体1的侧面上设置有把手4。

以上对本实用新型所提供的一种多功能电子秤收纳柜进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型及核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
