受热更均匀的太阳能烤炉的制作方法

本实用新型涉及太阳能领域，具体地说，是涉及一种受热更均匀的太阳能烤炉。

背景技术：

传统烧烤在烤制过程中会发生梅拉德反应，随着香味的散发，维生素、蛋白质，氨基酸都会遭到破坏；太阳能烤炉采用太阳光做热源，并且不直接接触烤制的食品，避免了因化学反应产生食物的营养流失，使食物更加营养美味。

现有太阳能烤炉功能单一，只能进行烧烤一个操作，能加工的食物种类有限，不能对食物进行均匀的加热，加工的时间较长，不能同时加工多种食材。

技术实现要素：

本实用新型的目的在于提供一种受热更均匀的太阳能烤炉，以解决现有太阳能烤炉只能进行烧烤一个操作，不能对食物均匀加热，加工时间长及不能同时加工多种食材的问题。

为了解决上述问题，本实用新型提供如下技术方案：

受热更均匀的太阳能烤炉包括聚光板和多个翻炒壳；聚光板上设有至少一条从动齿条，从动齿条啮合连接有主动齿条；主动齿条环绕翻炒壳设置，且其首尾相互连接；翻炒壳外壁上设有多个真空集热管，真空集热管与翻炒壳连通；翻炒壳内设有翻炒锅。

进一步的，聚光板的底部依次连接有万向轴、伸缩杆。

具体地，伸缩杆的自由端连接有卡脚。

具体地，翻炒壳连接有驱动把手；驱动把手位于翻炒壳外，且其与翻炒壳卡接。

具体地，翻炒壳的形状为圆柱、三棱柱、球形中一种。

与现有技术相比，本实用新型具有以下有益效果：本实用新型中人们通过驱动把手带动翻炒壳，在主动齿条和从动齿条的作用下，翻炒壳做来回往复运动，使位于翻炒壳内的翻炒锅被多次翻转，进而，使位于翻炒锅内的食物得到充分均匀全方位的加热；多个翻炒锅可同时加工多种不同的食材，在相同的时间内，相对现有太阳能烤炉能加工出更多的不同种类的食物。

附图说明

图1为本实用新型的结构示意图。

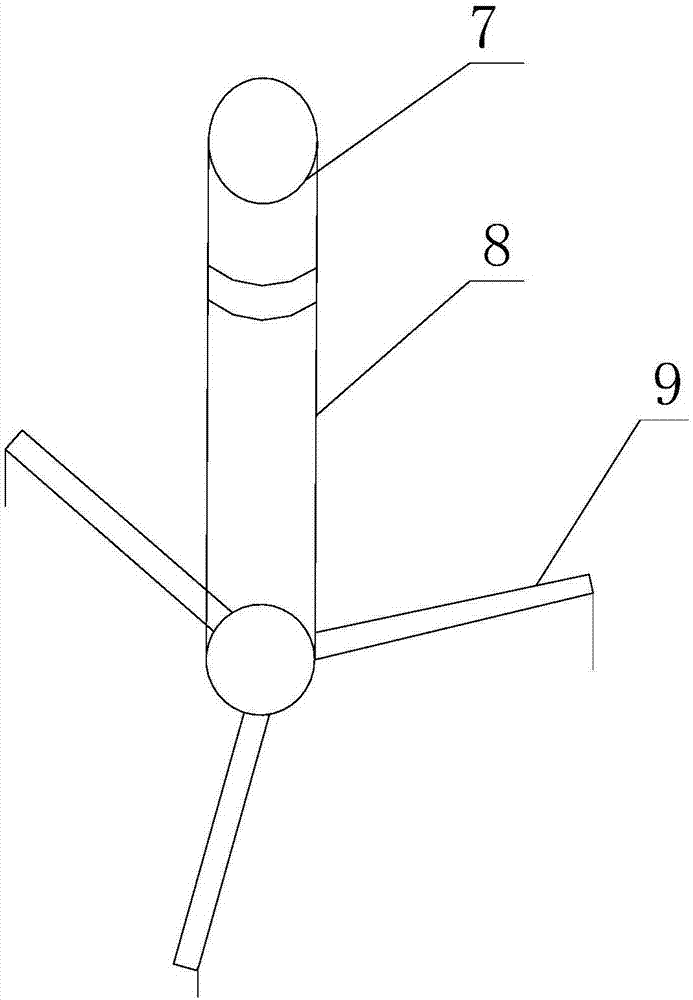

图2为卡脚的结构示意图。

上述附图中，附图标记对应的部件名称如下：

1-聚光板，2-翻炒壳，3-从动齿条，4-主动齿条，5-真空集热管，6-翻炒锅，7-万向轴，8-伸缩杆，9-卡脚，10-驱动把手。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明，本实用新型的实施方式包括但不限于下列实施例。

实施例1

如图1和图2所示，受热更均匀的太阳能烤炉包括聚光板1和多个翻炒壳2；聚光板1上设有至少一条从动齿条3，从动齿条3啮合连接有主动齿条4；主动齿条4环绕翻炒壳2设置，且其首尾相互连接；翻炒壳2外壁上设有多个真空集热管5，真空集热管5与翻炒壳2连通；翻炒壳2内设有翻炒锅6；翻炒壳2连接有驱动把手10；驱动把手10位于翻炒壳2外，且其与翻炒壳2卡接。

其中，翻炒壳2的形状为圆柱、三棱柱、球形中一种，最优为球形，翻炒壳2也可根据实际需要及喜好选择其他形状；翻炒壳2、从动齿条3、主动齿条4、真空集热管5的数量均根据实际使用需要确定；当多个翻炒壳2依次设置时，可通过连接杆将多个翻炒壳2依次连接，通过驱动一个驱动把手10驱动多个翻炒壳2；当翻炒锅6为三个或以上数量时，位于中间的翻炒壳2的把手为L型把手，相邻翻炒壳2之间距离足够翻炒锅6伸出。

实施例2

如图1和图2所示，本实施例与实施例1的不同点在于，聚光板1的底部依次连接有万向轴7、伸缩杆8；伸缩杆8的自由端连接有卡脚9；万向轴7使聚光板1的方向可调，更方便聚光板1采集各个方向的太阳光；伸缩杆8用于调节聚光板1的高度，使本实用新型能适用于各个不同身高的人群；卡脚9使聚光板1能更加稳固的与地面连接。

如图1和图2所示，实施例1和实施例2在使用时，将各个部件清洗后组合好，通过把手带动翻炒壳2运动，在翻炒壳2上主动齿条4和聚光板1上从动齿条3的作用下，使翻炒壳2做来回往复运动，位于其内翻炒锅6被多次翻转，使位于翻炒锅6内的食物得到充分均匀全方位的加热，在食物熟后通过驱动把手10拉出翻炒锅6，取出食物。

按照上述实施例，便可很好地实现本实用新型。值得说明的是，基于上述结构设计的前提下，为解决同样的技术问题，即使在本实用新型上做出的一些无实质性的改动或润色，所采用的技术方案的实质仍然与本实用新型一样，故其也应当在本实用新型的保护范围内。
