多类食材用太阳能烤炉的制作方法

本实用新型涉及太阳能领域，具体地说，是涉及一种多类食材用太阳能烤炉。

背景技术：

传统煤炭烧烤产生的油烟和化学排放以及焦糊物质，易给人体健康带来危害,经美国一家研究中心证明，吃一个碳烤鸡腿等同于吸60支烟的毒性；太阳能烤炉在烤制过程中，全程在食品级不锈钢内胆内进行，与外界隔绝,无油烟及无化学排放，烤制过程不产生明火，不会产生焦糊物质，让食用者在享受美食的同时，体验健康生活。

现有太阳能烤炉功能单一，只能进行烧烤一个操作，能加工的食物种类有限，不能对食物进行均匀的加热，加工的时间较长，不能同时加工多种食材。

技术实现要素：

本实用新型的目的在于提供一种多类食材用太阳能烤炉，以解决现有太阳能烤炉只能进行烧烤一个操作，不能对食物均匀加热，加工时间长及不能同时加工多种食材的问题。

为了解决上述问题，本实用新型提供如下技术方案：

多类食材用太阳能烤炉包括聚光板；聚光板的边缘倾斜可拆卸设置有至少两个聚光镜；聚光板上设有多个相互连通的真空集热管；任一真空集热管转动连通有翻炒室，翻炒室内连接有翻炒锅；翻炒锅包括锅本体、与锅本体可拆卸连接的锅盖、多个隔板；隔板将锅本体分隔为多个空间。

具体地，翻炒锅连接有把手，把手位于翻炒室外。

具体地，隔板的高度等于锅本体内底部到锅盖的高度。

具体地，聚光镜与聚光板的聚光面之间夹角的范围为180°-270°。

进一步的，聚光板的底部依次连接有万向轴、伸缩杆。

具体地，伸缩杆的自由端连接有卡脚。

与现有技术相比，本实用新型具有以下有益效果：本实用新型通过聚光镜使更多的太阳能聚集到真空集热管，使加热食物的热量更多，使食物能被更快的加工好，使用时通过转动把手使锅本体转动使食物得到均匀的加热；本实用新型具有多个空间，使人们能根据实际使用需要选择加工多种不同种类的食材，在相同的时间内，本实用新型相对于现有太阳能烤炉能加工出更多不同种类的食物。

附图说明

图1为本实用新型的结构示意图。

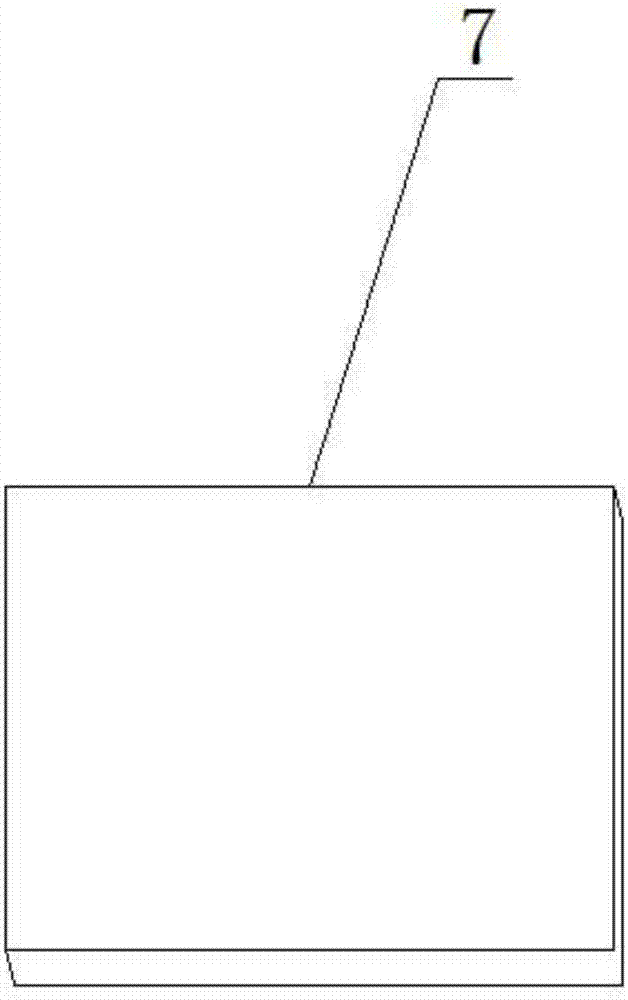

图2为锅盖的结构示意图。

图3为锅本体的结构示意图。

图4为伸缩杆的结构示意图。

上述附图中，附图标记对应的部件名称如下：

1-聚光板，2-聚光镜，3-真空集热管，4-翻炒室，6-锅本体，7-锅盖，8-隔板，9-把手，10-万向轴，11-伸缩杆，12-卡脚。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明，本实用新型的实施方式包括但不限于下列实施例。

实施例1

如图1-图4所示，多类食材用太阳能烤炉包括聚光板1；聚光板1的边缘倾斜可拆卸设置有至少两个聚光镜2；聚光板1上设有多个相互连通的真空集热管3；任一真空集热管3转动连通有翻炒室4，翻炒室4内连接有翻炒锅；翻炒锅包括锅本体6、与锅本体6可拆卸连接的锅盖7、多个隔板8；隔板8将锅本体6分隔为多个空间。

其中，翻炒锅连接有把手9，把手9位于翻炒室4外；便于使用时翻动翻炒锅本体内的食材；隔板8的高度等于锅本体6内底部到锅盖7的高度，使各空间内的食材不相互串味混合；聚光镜2与聚光板1的聚光面之间夹角的范围为180°-270°，使聚光镜2能聚集更多的太阳能；聚光镜2及真空集热管3根据实际使用需要确定其具体适量，聚光镜2最佳选用八个，将聚光镜2均匀分布在聚光板1的边缘。

实施例2

如图1-图4所示，本实施例与实施例1的不同点在于，聚光板1的底部依次连接有万向轴10、伸缩杆11，伸缩杆11的自由端连接有卡脚12；万向轴10使聚光板1的方向可调，更方便聚光板1采集各个方向的太阳光；伸缩杆11用于调节聚光板1的高度，使本实用新型能适用于各个不同身高的人群；卡脚12使聚光板1能更加稳固的与地面连接。

如图1-图4所示，实施例1和实施例2在使用时，将各部件清洗组装好之后，在锅本体6的各空间内加入不同的食材及对应的作料，然后盖上锅盖7，将其放入翻炒室4内，根据实际需要转动把手9，进而带动食材一起翻动，使食材得到均匀的加热，食物熟后，取出食物食用，清洗锅本体6。

按照上述实施例，便可很好地实现本实用新型。值得说明的是，基于上述结构设计的前提下，为解决同样的技术问题，即使在本实用新型上做出的一些无实质性的改动或润色，所采用的技术方案的实质仍然与本实用新型一样，故其也应当在本实用新型的保护范围内。
