一种陶瓷炖锅的制作方法

本实用新型涉及陶瓷技术领域，具体为一种陶瓷炖锅。

背景技术：

中国是世界上最早应用陶器的国家之一，而中国瓷器因其极高的实用性和艺术性而备受世人的推崇，陶瓷摆设品的烧制和应用在我国有着悠久的历史，其造型多样、色彩斑斓、手感清凉细滑，深受国人喜爱，家用炖锅在中国、欧洲以及美国是一种很普遍的用具，用来炖制肉类以及蔬菜食物，例如专利号为201120464709.9的专利，包括陶瓷锅体底部设有发热器，发热器上部设有一可拆卸的陶瓷内胆，虽然 也更容易清洗，安全卫生，在使用陶瓷炖锅时，盖体上会有许多的通孔用来散发蒸汽，而通孔过多时会散发炖锅内的稳定，影响食物的制作，而通孔过少时会蒸汽会产生的压力会把盖体推翻，使用起来非常的麻烦，同时把手的角度不能根据手的大小调节，容易烫伤。

技术实现要素：

本实用新型的目的在于提供一种陶瓷炖锅，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种陶瓷炖锅，包括炖锅主体和盖体，所述炖锅主体的顶端安装有盖体，所述炖锅主体的左右两侧均安装有调节把手，所述调节把手包括固定板，所述固定板的外侧安装有转动板，所述转动板的内侧安装有把手，所述转动板通过固定螺栓与把手相连，所述盖体的内侧安装有蒸汽散发装置，所述蒸汽散发装置包括箱体，所述箱体的顶端安装有蒸汽出管，所述箱体的内腔安装有弹性件，所述弹性件的底端安装有连接板，所述连接板的外壁上设有加固板，所述连接板通过连接轴与加固板相连，所述加固板的底端安装有转动环，所述转动环的底端安装有滑动板，所述滑动板的左右两侧均安装有滑轨，所述滑动板与滑轨滑动连接。

优选的，所述盖体的顶端安装有连接柱，所述连接柱的顶端安装有拉环。

优选的，所述滑轨的底端安装有限位板。

优选的，所述把手的外壁上设有橡胶垫。

优选的，所述炖锅主体的顶端安装有防护套。

与现有技术相比，本实用新型的有益效果是：该陶瓷炖锅，当炖锅主体内部的食物达到一定的温度时，产生的蒸汽向上飘动，产生的压力撞击滑动板的底部，使加固板带动转动环向上转动，从而使滑动板在箱体内倾斜，使滑动板与箱体产生一定的缝隙，通过蒸汽出管排放出去，随着蒸汽的压力变大使滑动板与箱体产生缝隙变大，随着蒸汽的压力变小使滑动板与箱体产生缝隙变小，在使用之后通过弹性件把滑动板缓慢的弹动回原处，可以随着蒸汽的大小而自动调节，在烹饪时更加方便，通过松动固定螺栓可以使把手在转动板内转动，可以根据手的大小进行调节，防止烫伤。

附图说明

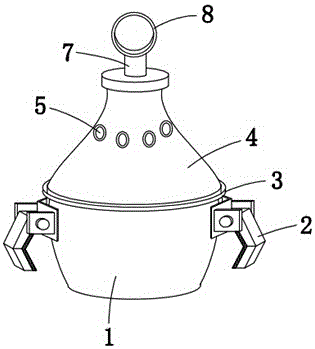

图1为本实用新型结构示意图；

图2为本实用新型的盖体内部结构示意图；

图3为本实用新型的蒸汽散发装置结构示意图；

图4为本实用新型的调节把手结构示意图。

图中：1、炖锅主体，2、调节把手，201、固定板，202、转动板，203、固定螺栓，204、把手，205、橡胶垫，3、防护套，4、盖体，5、透气孔，6、蒸汽散发装置，601、连接轴，602、箱体，603、蒸汽出管，604、弹性件，605、滑轨，606、连接板，607、加固板，608、限位板，609、转动环，610、滑动板，7、连接柱，8、拉环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种陶瓷炖锅，包括炖锅主体1和盖体4，所述炖锅主体1的顶端安装有盖体4，所述炖锅主体1的顶端安装有防护套3，通过防护套3可以使盖体4更稳定的放置在炖锅主体1上，所述炖锅主体1的左右两侧均安装有调节把手2，所述调节把手2包括固定板201，所述固定板201的外侧安装有转动板202，所述转动板202的内侧安装有把手204，所述转动板202通过固定螺栓203与把手204相连，所述把手204的外壁上设有橡胶垫205，通过橡胶垫205可以防止把手204过滑，通过松动固定螺栓203可以使把手204在转动板202内转动，可以根据手的大小进行调节，防止烫伤，所述盖体4的顶端安装有连接柱7，所述连接柱7的顶端安装有拉环8，所述盖体4的内侧安装有蒸汽散发装置6，所述蒸汽散发装置6包括箱体602，所述箱体602的顶端安装有蒸汽出管603，所述箱体602的内腔安装有弹性件604，所述弹性件604的底端安装有连接板606，所述连接板606的外壁上设有加固板607，所述连接板606通过连接轴601与加固板607相连，所述加固板607的底端安装有转动环609，所述转动环609的底端安装有滑动板610，所述滑动板610的左右两侧均安装有滑轨605，所述滑动板610与滑轨605滑动连接，当炖锅主体1内部的食物达到一定的温度时，产生的蒸汽向上飘动，产生的压力撞击滑动板610的底部，使加固板607带动转动环609向上转动，从而使滑动板610在箱体602内倾斜，使滑动板610与箱体602产生一定的缝隙，通过蒸汽出管603排放出去，随着蒸汽的压力变大使滑动板610与箱体602产生缝隙变大，随着蒸汽的压力变小使滑动板610与箱体602产生缝隙变小，在使用之后通过弹性件604把滑动板610缓慢的弹动回原处，可以随着蒸汽的大小而自动调节，所述滑轨605的底端安装有限位板608，通过限位板608可以防止滑动板10滑动出去。

当炖锅主体1内部的食物达到一定的温度时，产生的蒸汽向上飘动，产生的压力撞击滑动板610的底部，使加固板607带动转动环609向上转动，从而使滑动板610在箱体602内倾斜，使滑动板610与箱体602产生一定的缝隙，通过蒸汽出管603排放出去，随着蒸汽的压力变大使滑动板610与箱体602产生缝隙变大，随着蒸汽的压力变小使滑动板610与箱体602产生缝隙变小，在使用之后通过弹性件604把滑动板610缓慢的弹动回原处，可以随着蒸汽的大小而自动调节，在烹饪时更加方便，通过松动固定螺栓203可以使把手204在转动板202内转动，可以根据手的大小进行调节，防止烫伤。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
