一种多功能书写姿势矫正器的制作方法

本实用新型涉及学习辅助设备技术领域，尤其涉及一种多功能书写姿势矫正器。

背景技术：

在实际书写过程中，由于没有强制约束，大多数的学生的书写姿势都很不规范，例如歪着头、斜着身子或是趴在桌上写字，这些不规范的书写姿势导致学生视力下降形成近视。目前纠正学生写字姿势的矫正器大多是通过语音提醒警示，无法形成强制约束，对于那些养成了不良书写习惯的学生，无法使其保持规范的书写姿势，也就无法达到矫正的目的；另外，普通的矫正器还存在不能拆卸、携带不便以及需要专门的安装工具等缺点。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型提供了一种多功能书写姿势矫正器，其高度可调，能够对使用者形成强制约束以规范其书写姿势，并且其组装和携带都很方便。

本实用新型所采用的技术方案为：一种多功能书写姿势矫正器，包括书写板、照明装置和用于矫正书写姿势的调节板，所述照明装置设置在所述书写板的一侧，所述调节板垂直地设置在所述书写板的上表面的前端，所述调节板的顶端中间部位设置有弧形凹陷部，所述调节板的底端设置有调节支柱，所述调节支柱与所述书写板上的高度调节栓相连。

进一步的，所述调节支柱分别设置在所述调节板底端的两侧，所述高度调节栓的上端开设有安装孔，所述调节支柱设置在所述安装孔内。

进一步的，所述调节支柱的侧壁上设置有弹性凸起，所述高度调节栓的侧壁沿竖直方向分布有多个高度调节孔，所述弹性凸起与所述高度调节孔相匹配。

进一步的，所述调节支柱上开设有容纳所述高度调节栓的孔，所述调节支柱的外壁上设置有旋紧螺杆，所述高度调节栓的外壁上沿竖直方向分布有与所述旋紧螺杆相匹配的螺纹孔。

进一步的，所述书写板包括上板和底板，所述上板和所述底板通过安装柱进行固定连接。

进一步的，所述上板上靠近所述调节板处设置有文具盒，所述底板的底面设置有防滑层。

进一步的，所述照明装置设置为台灯，所述台灯包括灯座、灯柱和折叠灯板，所述灯座可拆卸的固定在所述书写板上，所述灯柱的底端安装在所述灯座上，所述折叠灯板和所述灯柱的顶端轴连接，所述灯柱上开设有与所述折叠灯板相匹配的凹槽，所述折叠灯板上安装有灯泡。

进一步的，所述灯座的内部设置有灯柱插座，所述灯柱的底部设置有灯柱插头，所述灯柱插头和所述灯柱插座电连接。

进一步的，所述灯座的侧壁上设置有电源插座和开关。

进一步的，所述弧形凹陷部上设置有硅胶保护垫。

本实用新型的有益效果为：调节板的底部设置有可调节高度的调节支柱，使调节板的底部形成一个门洞，当使用者在进行书写时，将手臂从该门洞中穿入，并将下颌对准调节板上的弧形凹陷部，从而强迫使用者的上身保持规范的书写姿势，从而达到矫正的目的。

调节板和书写板通过高度调节栓可方便的进行拆装，照明装置通过灯座可拆卸的与书写板连接，使照明装置也可进行拆卸，方便携带；当将调节板拆下时，书写板可以当成手工板使用，可以完成手工、美工或者绘图等多种操作，实现其多功能的用途。

通过将书写板设置为上板和底板，使书写板中形成一个中空部分，能够减轻书写板的重量，且还能收纳书本、作业本等物品；上板设置有文具盒，方便使用者的书写；通过在底板的底面设置防滑层，将书写板放置在桌面或其它平面上时，产生较大的摩擦力，从而避免书写板滑落。

灯柱的底端安装在灯座上，灯柱能够进行360°的旋转，折叠灯板可90°折叠，既能够调节灯光的照射方向又能方便携带。

通过弧形凹陷部上设置硅胶保护垫，能够保护使用者的下颌，提高舒适性。

附图说明

图1是本实用新型实施例1的结构示意图；

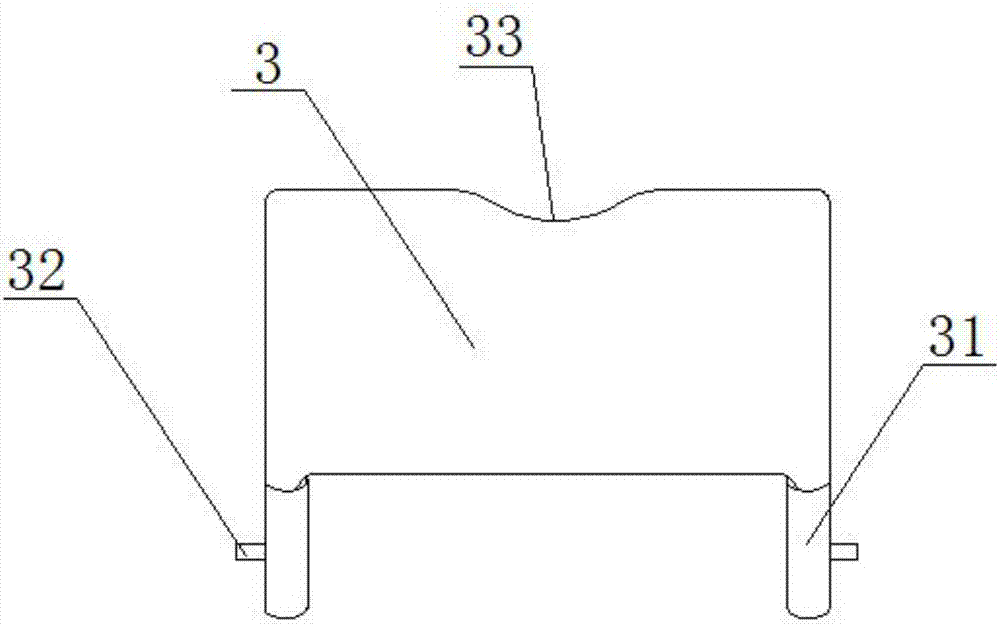

图2是图1所示的调节板的结构示意图；

图3是图1所示的照明装置的结构示意图；

图4是本实用新型实施例2的结构示意图。

图中：1、书写板；11、高度调节栓；12、高度调节孔；13、上板；14、底板；15、文具盒；2、照明装置；21、灯座；22、灯柱；23、折叠灯板；24、灯柱插头；25、电源插座；26、开关3、调节板；31、调节支柱；32、弹性凸起；33、弧形凹陷部；4、旋紧螺杆。

具体实施方式

实施例1：

如图1所示，本实用新型提供了一种多功能书写姿势矫正器，包括书写板1、照明装置2和用于矫正书写姿势的调节板3，调节板3垂直地设置在书写板1上表面的前端，既不影响书写又起到矫正的作用。调节板3的底端设置有调节支柱31，调节支柱31分别设置在调节板3底端的两侧，通过在调节板3上设置调节支柱31，使调节板3的底部形成一个门洞，如图2所示，当使用者在进行书写时，将手臂从该门洞中穿入，并放置在书写板1上开始书写；调节板3的顶端中间部位设置有弧形凹陷部33，弧形凹陷部33上设置有硅胶保护垫，使用者的下颌对准调节板3上的弧形凹陷部33，或者可以将下颌放置在弧形凹陷部33上，从而能够强迫使用者的上身保持规范的书写姿势，达到矫正的目的。

调节板3和书写板1可方便的进行拆装，方便携带。当将调节板3拆下时，书写板1可以当成手工板使用，可以完成手工、美工或者绘图等多种操作，实现其多功能的用途。

书写板1的上表面固定设置有高度调节栓11，高度调节栓11的底部设置有螺纹，高度调节栓11与书写板1形成螺纹连接，为调节板3提供固定基座。高度调节栓11设置在书写板1上表面的左右两边，并与调节支柱31一一对应。调节支柱31高度调节栓11相连，具体来说，高度调节栓11的上端开设有安装孔，调节支柱31设置在安装孔内；高度调节栓11的侧壁上沿竖直方向分布有多个高度调节孔12，调节支柱31的侧壁上设置有弹性凸起32，该弹性凸起32位于该高度调节孔12之内，通过按下弹性凸起32，弹性凸起32从高度调节孔12之中缩回，使调节支柱31可以向上或者向下移动以调整其高度，待调整到合适的高度后，弹性凸起32从相对应的高度调节孔12之中伸出，并将调节支柱31固定在该高度上，从而对不同身高的使用者的坐姿进行矫正。

书写板1包括上板13和底板14，上板13和底板14通过安装柱进行固定连接。通过将书写板1设置为双层结构，使书写板1形成一个中空结构，既能减轻书写板1的重量，又能起到收纳书本的储物功能。上板13上靠近调节板3处设置有文具盒15，当进行书写时，能够方便的从文具盒15中拿取文具；底板14的底面设置有防滑层，增大书写板1与放置平面之间的摩擦力，防止书写板1发生下滑。

如图3所示，照明装置2设置在书写板1的一侧，照明装置2设置为台灯，台灯包括灯座21、灯柱22和折叠灯板23，灯座21可拆卸的固定在书写板1上，优选的方案是将灯座21固定在书写板1上靠近调节板3的那一侧，灯座21上设置螺纹，灯座21与书写板1形成螺纹连接；灯柱22的底部设置有灯柱插头24，灯座21的内部设置有灯柱插座，灯柱22通过灯柱插头24安装在灯座21上，灯柱插头24和灯柱插座电连接，灯柱22能以灯柱插头24为基点进行360°旋转，以调整折叠灯板23与书写板1的角度。

折叠灯板23和灯柱22的顶端轴连接，折叠灯板23能以该轴为基点进行90°折叠，且灯柱22上开设有与折叠灯板23相匹配的凹槽，当收拢时，折叠灯板23与位于该凹槽内，方便携带；当打开时，折叠灯板23与灯柱22垂直，能够调整灯光的照射方向；折叠灯板23上安装有灯泡，灯泡可选择节能灯或者LED灯。

灯座21的侧壁上设置有电源插座25和开关26，开关26设置为旋转开关，通过将开关26旋转不同的角度，能够控制灯泡的明暗程度。

实施例2：

如图4所示，在实施例1的基础上，调节支柱31上开设有容纳高度调节栓11的孔，高度调节栓11设置在该孔内，调节支柱31的外壁上设置有旋紧螺杆4，高度调节栓11的外壁上沿竖直方向分布有与旋紧螺杆4相匹配的螺纹孔，将旋紧螺杆4向外旋出时，调节支柱31与高度调节栓11变成自由状态，使调节支柱31能够向上或者向下运动以调整调节板3的高度；待调整到合适的高度后，将旋紧螺杆4向内旋入，并与高度调解栓11上的螺纹孔形成螺纹连接，使调节支柱31与高度调解栓11之间产生限制其竖直方向位移的约束，并将调节支柱31固定在该高度上，从而对不同身高的使用者的坐姿进行矫正。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
