餐具回收分类车的制作方法

本实用新型属于收餐推车技术领域，具体涉及一种餐具回收分类车。

背景技术：

在较大的就餐场所内，就餐人数众多，且用餐时间集中，这就需要服务人员能够较为快捷地将餐具回收并进行清洗。目前用来收集餐具的推车为普通的带有轮子和车箱的推车，服务人员把餐桌上用过的餐具直接放入车中，还需额外携带收集桶来盛装剩饭剩菜，收集好餐具后再推送到后厨，再将餐具全部拿出进行分类，分类好后进行洗涤，费时费力，效率低下，服务人员的劳动负担较重。

公告号CN203220099U，公告日2013.10.02的实用新型专利公布了一种食堂餐具回收车，在回收车主体上设有剩菜收集槽、托盘收集槽、筷子收集槽、不锈钢碗收集槽、剩菜回收桶、不锈钢碗回收桶、托盘回收桶、筷子回收抽屉；回收车主体的表面设有剩菜收集槽、托盘收集槽、筷子收集槽和不锈钢碗收集槽；其中，剩菜收集槽设有防护网，下部设有剩菜回收桶；托盘收集槽为倾斜滑道结构，底部连接托盘回收桶；筷子收集槽为长方体结构，下部连接筷子回收抽屉；不锈钢碗收集槽设置在回收车主体上部的两侧，底部连接不锈钢碗回收桶。该实用新型提供的餐具回收车体积较大，不适合在狭窄的通道里推动，且服务人员在回收分类餐具的同时，要沿着餐具回收车周边来回走动才能将不同的餐具放入不同的餐具收集槽内，并未减轻服务人员的劳动强度。

技术实现要素：

本实用新型的目的是提供一种餐具回收分类车，结构简单，体积较小，回收分类餐具时不需要来回走动。

本实用新型采用的技术方案为：

餐具回收分类车，包括底座、转筒和主轴；转筒由内筒、外筒和底板构成，内筒位于外筒的内部，内筒的中轴线与外筒的中轴线重合，底板设置在转筒的底部，且底板位于内筒和外筒之间；内筒与外筒之间设置有多个隔板，将内筒与外筒之间的空间分成多个扇形单元格，每个扇形单元格内设置有一个餐具容器；主轴固定在底座的上部，主轴穿在内筒内，且主轴与内筒之间设置有轴承；转筒的下部设置有多个滚轮，底座的上表面设置有圆形轨道，多个滚轮位于轨道中。

其中，底座的底部设置有多个万向轮。

上述底座上还固定有推杆，推杆顶部设置有把手。

另外，轨道的圆心、主轴的中轴线、内筒中轴线和外筒中轴线位于同一条直线上。

再者，每个隔板沿着外筒的半径设置，且每个隔板与外筒的中轴线位于同一平面上。

本实用新型的有益效果是：1.采用转筒式推车，结构简单，体积小，能够在狭窄的通道里推动；2.回收分类餐具时无需来回走动，只需要轻轻拨动转筒，就能实现餐具的回收及分类，减轻了服务人员的劳动轻度，提高了工作效率；3.剩饭剩菜也可以倒入餐具容器里，无需再携带垃圾收集桶；4.餐具回收分类后，推到后厨，可以在餐具容器里直接清洗餐具，无需将餐具全部拿出后再放入别的容器中清洗。

附图说明

图1是本实用新型餐具回收分类车的结构示意图；

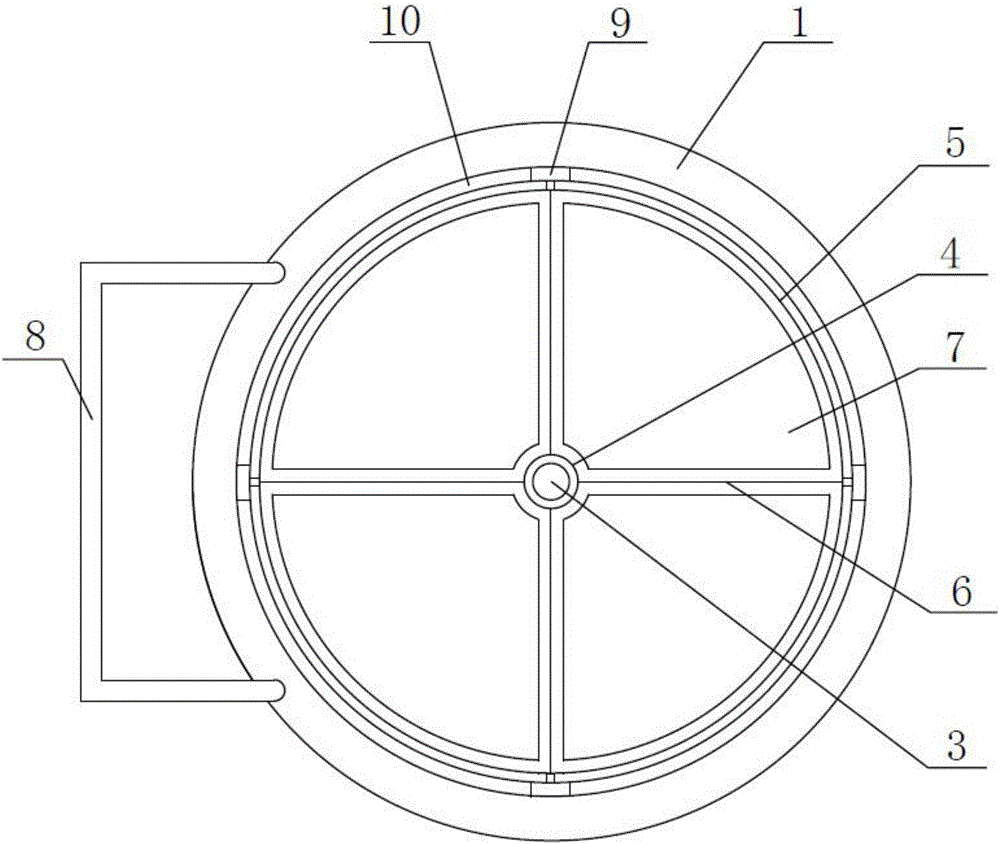

图2是图1的俯视图；

图3是本实用新型转筒的结构示意图；

图4是图3的俯视图；

图5是图3的仰视图；

图6是本实用新型主轴、推杆和万向轮设置在底座上的结构示意图；

图7是图6的俯视图。

图中：1-底座，2-转筒，3-主轴，4-内筒，5-外筒，6-隔板，7-餐具容器，8-把手，9-滚轮，10-轨道，11-万向轮，12-底板，13-推杆。

具体实施方式

如图1和图2所示，本实用新型提供一种餐具回收分类车，包括底座1、转筒2和主轴3。

如图3、图4和图5所示，转筒2由内筒4、外筒5和底板12构成，内筒4位于外筒5的内部，内筒4的中轴线与外筒5的中轴线重合，底板12设置在转筒2的底部，且底板12位于内筒4和外筒5之间；内筒4与外筒5之间设置有多个隔板6，每个隔板6沿着外筒5的半径设置，且每个隔板6与外筒5的中轴线位于同一平面上；多个隔板6将内筒4与外筒5之间的空间分成多个扇形单元格，每个扇形单元格内设置有一个餐具容器7。

如图6和图7所示，主轴3固定在底座1的上部，底座1的底部设置有多个万向轮11，底座1上还固定有推杆13，推杆13顶部设置有把手8。如图1和图2所示，主轴3穿在内筒4内，且主轴3与内筒4之间设置有轴承；转筒2的下部设置有多个滚轮9，底座1的上表面设置有圆形轨道10，多个滚轮9位于轨道10中。

另外，轨道10的圆心、主轴3的中轴线、内筒4中轴线和外筒5中轴线位于同一条直线上。

工作时，服务人员手握把手8推动着餐具回收分类车走动，对顾客留在桌子上的餐具进行回收，回收的同时拨动转筒2，转筒2围绕着主轴3转动，就可以将所有的碗放入同一个餐具容器7里，所有的盘子放入同一个餐具容器7里，所有的筷子放入同一个餐具容器7里，依次类推，实现餐具回收的同时对餐具进行了分类，还可以将剩饭剩菜倒入其中一个餐具容器7内，无需再额外携带垃圾收集桶来装剩饭剩菜。分类过程中，工作人员只需轻轻拨动转筒2，使转筒2转动起来，就可以将不同的餐具放入不同的餐具容器7内，在回收餐具的同时对餐具进行了分类，无需来回走动，减轻了劳动强度。收集好餐具后，将本实用新型提供餐具回收分类车推入到后厨，将餐具容器7是从扇形单元格内取出，餐具可直接在餐具容器7内清洗，无需把餐具全部取出后再放入别的容器里清洗了，减轻了劳动强度，提高了工作效率；餐具洗完后取出，并将剩饭剩菜倒掉后，再清洗餐具容器7，清洗后直接将餐具容器7放入本实用新型餐具收纳分类车的各个扇形单元格内即可。

在转筒2转动过程中，转筒2下部的滚轮9沿着圆形轨道10滚动，使转筒2转动起来更加容易，并且滚轮9还对整个转筒2起到支撑作用。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施方式仅限于此，对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单的推演或替换，都应当视为属于本实用新型由所提交的权利要求书确定专利保护范围。
