一种防烫的煮汤机的制作方法

本实用新型涉及煮汤机技术领域，具体为一种防烫的煮汤机。

背景技术：

汤，是人们所吃的各种食物中最富营养、最易消化的品种之一，一般是指以水为传热介质，对各种烹饪原料经过煮、熬、炖、氽、蒸等加工工艺烹调而成的，一种有滋有味的饮品，不仅味道鲜美可口，且营养成分多半已溶于水中，极易吸收，随着科技的不断发展煮汤的工具也不断的更新和换代，不管有多少种变换都离不开对水进行加热，目前的大多数煮汤的设备均是直接裸露在外部，因为在煮汤时需要对水进行加热，所以使得煮汤的设备外表带有较高的温度，因此在煮汤时极易发生烫伤的现象，目前的煮汤设备并没有防止烫伤的功能。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种防烫的煮汤机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防烫的煮汤机，包括底座，所述底座的顶端设有加热座，所述加热座的上端安装有储液杯，所述储液杯侧面设有把手，所述加热座和储液杯之间设有安装槽，所述安装槽内设有防烫环，所述防烫环对应把手设有开口，所述防烫环的顶端设在储液杯的上方，所述储液杯上对应刻度条设有通孔，所述底座通过导线连接有插头，所述底座上设有控制器，所述储液杯开口处设有杯盖，所述杯盖的上端设有电机，所述电机的输出轴贯穿杯盖连接有连接轴，所述连接轴上设有搅拌架，所述控制器电连接电机、插头和加热座，所述插头与外界电源连接。

作为本实用新型的一种优选技术方案，所述防烫环的一端设有连接片，所述防烫环的另一端设有连接柱，所述连接片对应连接柱设有连接孔。

作为本实用新型的一种优选技术方案，所述控制器内设有蜂鸣器和指示灯，所述控制器电连接蜂鸣器和指示灯。

作为本实用新型的一种优选技术方案，所述储液杯的顶端开口大于底端设置，所述防烫环对应储液杯设置形状设置。

作为本实用新型的一种优选技术方案，所述防烫环的内侧设有隔热垫，所述隔热垫的内侧设有防水垫，所述防烫环的外侧对应内侧设置。

作为本实用新型的一种优选技术方案，所述把手上设有阻热层，所述阻热层的外侧设有防滑纹，所述把手的内侧高度设置为10cm到15cm之间。

与现有技术相比，本实用新型的有益效果是：本防烫的煮汤机，在加热座和储液杯之间的安装槽内设有防烫环，防烫环能够把整个储液杯进行包裹，使得在使用者操作是不会直接与储液杯进行接触，从而避免拥有高温的储液杯对操作者造成烫伤，在把手上设有阻热层，使得把手能够处在相对安全的温度上，避免把手对操作者造成烫伤，在把手上设有防滑纹，使得使用者在拿取储液杯时不会手滑，便于操作者的使用。

附图说明

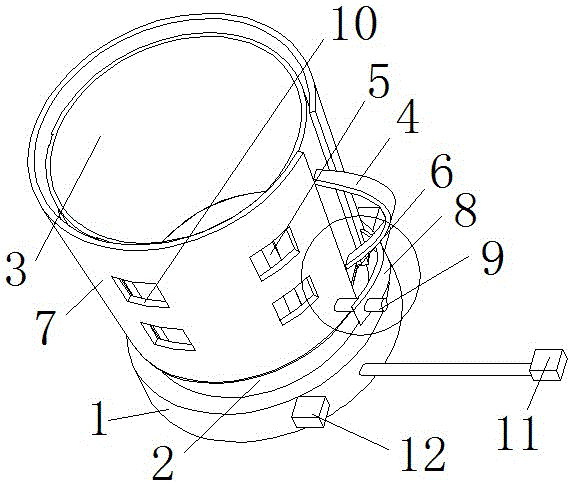

图1为本实用新型结构示意图；

图2为本实用新型结构局部放大示意图。

图3为本实用新型杯盖结构示意图。

图中：1底座、2加热座、3储液杯、4把手、5刻度条、6安装槽、7防烫环、8连接片、9连接柱、10通孔、11插头、12控制器、13杯盖、14电机、15连接轴、16搅拌架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种防烫的煮汤机，包括底座1，底座1的顶端设有加热座2，加热座2的上端安装有储液杯3，储液杯3侧面设有把手4，把手4上设有阻热层，阻热层的外侧设有防滑纹，把手4的内侧高度设置为10cm到15cm之间，便于使用者的使用，加热座2和储液杯3之间设有安装槽6，安装槽6内设有防烫环7，防烫环7对应把手4设有开口，防烫环7的顶端设在储液杯3的上方，储液杯3的顶端开口大于底端设置，防烫环7对应储液杯3设置形状设置，能够装入更多的水，便于操作者使用，防烫环7的一端设有连接片8，防烫环7的另一端设有连接柱9，连接片8对应连接柱9设有连接孔，便于防烫环7的固定，防烫环7的内侧设有隔热垫，隔热垫的内侧设有防水垫，防烫环7的外侧对应内侧设置，提高了防烫环7阻热的性能，使得整体更加的安全，储液杯3上对应刻度条5设有通孔10，底座1通过导线连接有插头11，底座1上设有控制器12，控制器12内设有蜂鸣器和指示灯，再水烧开是能够蜂鸣器起到提醒操作者的作用，指示灯在通电情况下会工作，起到提示电源接通的作用，储液杯3开口处设有杯盖13，杯盖13的上端设有电机14，电机14的输出轴贯穿杯盖13连接有连接轴15，连接轴15上设有搅拌架16，控制器12电连接插头蜂鸣器、指示灯、电机14、插头11和加热座2，插头11与外界电源连接。

在使用时：在储液杯3中加热所需的水，通过储液杯3上的刻度条5对水的加入量进行控制，把防烫环7包裹在储液杯3上，使用连接片8和连接柱9进行固定，把插头11插入相应的排插中，使用控制器12控制加热座2工作，从而对储液杯3内的水进行加热，把杯盖13放置到储液杯3的开口处，控制器12控制电机14工作，从而使得搅拌架16对储液杯3内的液体进行搅拌。

本实用新型本防烫的煮汤机，在加热座2和储液杯3之间的安装槽6内设有防烫环7，防烫环7能够把整个储液杯3进行包裹，使得在使用者操作是不会直接与储液杯3进行接触，从而避免拥有高温的储液杯3对操作者造成烫伤，在把手4上设有阻热层，使得把手4能够处在相对安全的温度上，避免把手4对操作者造成烫伤，在把手4上设有防滑纹，使得使用者在拿取储液杯时不会手滑，便于操作者的使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
