一种中空玻璃门的安装结构的制作方法

本实用新型涉及冷藏设备领域，特别是涉及一种应用于冰箱，冰柜、食品展示柜、酒柜，等各类具有热交换条件要求的中空玻璃门的安装结构。

背景技术：

现有的中空玻璃门的隔温效果较差，因此开发出一种可以注入隔温发泡剂如：甲基二氰酸脂，聚醚多元醇，无氟发泡剂以及环戊烷聚醚等各种隔温材料的发泡门框，但是现有的中空玻璃门用发泡门框一般采用注塑件前后拼装而成，注塑件模具生产成本高，工艺复杂，尺寸要求受限。为了增加隔热效果，往往使用多层玻璃来解决，使得材料成本上升，产品重量增加，运输和安全的问题增加，且现有的发泡门框结构和中空玻璃组件的结合密封性也不佳，易在两者的结合空隙处泄漏热量形成表面凝露和逃冷。

因而开发出多层的中空玻璃门结构，但是多层结构使得中空玻璃组件和门框的结合并不是很稳固。

技术实现要素：

本实用新型主要解决的技术问题是提供一种中空玻璃门的安装结构，所述中空玻璃组件和门框结合稳固保温良好。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种中空玻璃门的安装结构，包括中空玻璃组件和门框，所述门框中有用于填充隔温材料的空腔，所述中空玻璃组件安装在所述门框的安装槽中，所述安装槽的两侧内壁上开设有储料槽，所述储料槽靠近贯通安装槽底面，所述安装槽的底面上开设有泄料孔或漏料槽，所述泄料孔或者漏料槽与所述空腔连通。

在本实用新型一个较佳实施例中，所述漏料槽中插有若干插件，所述插件有凸出于所述安装槽底面的条状结构。

在本实用新型一个较佳实施例中，所述插件呈T形，尾端插入漏料槽中，顶端为凸出的条状结构，所述尾端有卡头，所述卡头包括一插入斜面和一卡住的平面。

在本实用新型一个较佳实施例中，所述漏料槽为燕尾槽，所述尾端配合部分也呈燕尾状。

在本实用新型一个较佳实施例中，所述条状结构的长度小于或等于安装槽的长度。

在本实用新型一个较佳实施例中，所述中空玻璃组件包括：上玻璃片、下玻璃片和玻璃支架，所述上玻璃片、下玻璃片安装在所述玻璃支架上，并形成密封空腔。

在本实用新型一个较佳实施例中，所述的安装槽与上下玻璃的接触面有与PVC型材共挤出的密封软质气囊。

在本实用新型一个较佳实施例中，所述中空玻璃组件还包括至少一张薄膜或玻璃片，所述薄膜或玻璃片安装在所述密封空腔中，并将所述密封空腔分割成至少两个分空腔。

在本实用新型一个较佳实施例中，所述门框还包括灯罩卡槽。

在本实用新型一个较佳实施例中，所述薄膜为热反射膜或其它各类薄膜。

本实用新型的有益效果是：本实用新型中空玻璃门的安装结构，在门框的安装槽中开设储料槽，增加发泡料量和隔温层厚度，可有效增强所述中空玻璃组件和门框结合牢度和保温效果；另外提供了插件结构，可以有效防止堵塞漏料槽和无法控制所述中空玻璃组件和门框的安装槽底面的间隙范围，进而可防止发泡料流道被切断，影响所述中空玻璃组件和门框结合牢度和隔温效果的情况。

附图说明

图1是本实用新型中空玻璃门一较佳实施例的正视示意图；

图2是图1所示中空玻璃门的A-A剖视示意图；

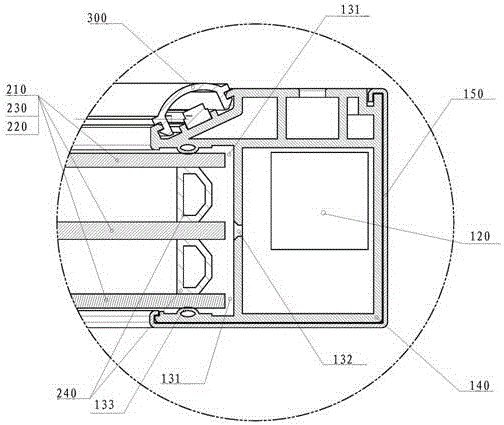

图3是图2的局部放大图；

图4为插件的结构示意图；

附图中各部件的标记如下：100-门框，200-玻璃安装组件，110-注料口，120-用于填充隔温材料的空腔，131-储料槽，132-漏料槽，133-密封软质气囊，140-边框，150-铝合金，210-上玻璃片，220-下玻璃片，230-中间玻璃，240-玻璃支架组件，300-灯罩，410-插件的顶端，420-插件的尾端，430-卡头，431-斜面，432-平面。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1至图3，本实用新型实施例包括：

一种中空玻璃门的安装结构，包括中空玻璃组件200和门框100，所述中空玻璃组件200安装在所述门框100的安装槽中。

所述门框100中有用于填充隔温材料的空腔120，所述门框100上还有与所述空腔120连通的注料口130，所述安装槽的两侧内壁上开设有储料槽131，所述储料槽131的位置靠近并贯通所述安装槽的底面，所述安装槽的底面上还开设有泄料孔或漏料槽132，所述泄料孔或者漏料槽132与所述空腔120连通。所述的安装槽与上下玻璃的接触面有与PVC型材共挤出的密封软质气囊133。所述门框100还包括灯罩卡槽，灯罩300卡扣安装于所述灯罩卡槽中。

所述中空玻璃组件包括：上玻璃片210、下玻璃片220-和玻璃支架组件240，所述上玻璃片210、下玻璃片220安装在所述玻璃支架组件240上，并形成密封空腔。所述中空玻璃组件还包括至少一张薄膜或玻璃片230，所述薄膜或玻璃片230安装在所述密封空腔中，并将所述密封空腔分割成至少两个分空腔。

如图4所示为一插件，所述插件呈T形，尾端420插入漏料槽中，顶端410为凸出的条状结构，顶端410凸出于所述安装槽的底面，所述尾端420有卡头430，所述卡头430包括一插入斜面431和一卡住的平面432。本实施例中，所述漏料槽为燕尾槽，所述尾端配合部分也呈燕尾状。所述条状结构的长度小于安装槽的长度，但是要大于上玻璃片和下玻璃片的内距。

本实用新型中空玻璃门的安装结构，在门框的安装槽中开设储料槽，增加发泡料量，可有效增强所述中空玻璃组件和门框结合牢度和保温效果；另外提供了插件结构，可以有效防止堵塞漏料槽和无法控制所述中空玻璃组件和门框的安装槽底面的间隙范围，进而可防止发泡料流道被切断，影响所述中空玻璃组件和门框结合牢度和保温效果的情况。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
