一种阶梯式陶瓷茶具的制作方法

本实用新型涉及陶瓷技术领域，具体为一种阶梯式陶瓷茶具。

背景技术：

随着生活水平提高，许多人开始品尝茶叶，而茶具往往是必不可少的用具，时下，人们不仅要求茶具美观耐用，对茶具的新颖性也提出更多要求，现有的茶具只有简单的放置功能，在实际使用时并不能满足饮茶者的需求，在现有的茶具中，例如申请号为201320435229.9的实用新型专利，包括盘底和侧壁，盘底和侧壁形成一端开口的空腔，还包括有杯托，杯托设置有与所 述侧壁相互配合的夹缝，该专利虽然方便携带适合在户外使用，但在实际使用时并不能满足饮茶者对茶具的需求。

技术实现要素：

本实用新型的目的在于提供一种阶梯式陶瓷茶具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种阶梯式陶瓷茶具，包括底座，所述底座的顶端右侧设有陶瓷台座，所述陶瓷台座的顶端固定安装有转流盘，所述陶瓷台座的顶端中心处固定安装有陶瓷茶壶，所述陶瓷茶壶的顶端活动连接有提拉头，所述提拉头的外侧设有卡台，所述陶瓷茶壶的顶端中心处设有卡槽，所述卡台与卡槽相配合，所述提拉头的底端固定安装有茶叶管，所述茶叶管的外壁设有通孔，所述茶叶管的底端设有螺纹塞帽，所述螺纹塞帽的底端固定安装有挂环，所述陶瓷茶壶的右侧底端设有下茶管，所述下茶管的截面设有开关阀门，所述转流盘的左端设有第一下水嘴，所述陶瓷台座的左侧设有接液盘，所述接液盘的上表面前侧设有第二下水嘴，所述接液盘的前侧安装有蓄茶罐，所述蓄茶罐的顶端设有接茶口，所述蓄茶罐的正面设有第三下水嘴，所述第三下水嘴的顶端安装有第一调节阀，所述底座的顶端前侧安装有置杯台，所述置杯台的顶端设有陶瓷茶杯。

优选的，所述陶瓷台座的内部设有存茶箱，所述存茶箱的右端固定安装有密封板，所述密封板的外壁设有手槽，所述存茶箱的内壁设有不锈钢层，所述不锈钢层的内壁设有防潮板。

优选的，所述接茶口的底端设有过滤网，所述过滤网通过卡扣与蓄茶罐相连。

优选的，所述底座的上表面固定安装有与陶瓷台座、接液盘和蓄茶罐相匹配的适配座。

优选的，所述接液盘的上表面中心处设有转槽，所述转槽的内部设有活动陶瓷球。

与现有技术相比，本实用新型的有益效果是：该阶梯式陶瓷茶具，通过陶瓷茶壶、转流盘、接液盘和陶瓷茶杯的配合，卡台和卡槽的配合将提拉头固定在陶瓷茶壶上，茶叶放入茶叶管内并倒入热水对茶叶进行泡制，泡制好的茶水通过转流盘和接液盘流入蓄茶罐内，转流盘和接液盘的配合使茶叶在泡制好后进行快速的散热，并且提高了茶具的新颖性，在实际使用时满足了饮茶者对茶具的需求。

附图说明

图1为本实用新型结构示意图；

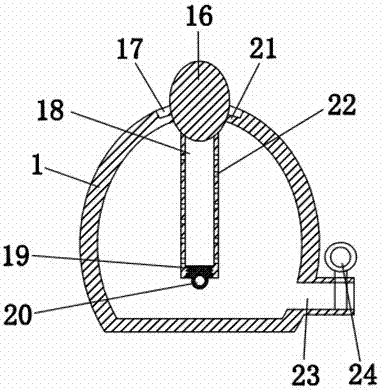

图2为本实用新型的陶瓷茶壶结构示意图；

图3为本实用新型的存茶箱结构示意图；

图4为本实用新型的过滤网结构示意图。

图中：1、陶瓷茶壶，2、转流盘，3、第一下水嘴，4、活动陶瓷球，5、转槽，6、接液盘，7、第二下水嘴，8、蓄茶罐，9、第三下水嘴，10、第一调节阀，11、陶瓷茶杯，12、置杯台，13、底座，14、陶瓷台座，15、适配座，16、提拉头，17、卡台，18、茶叶管，19、螺纹塞帽，20、挂环，21、卡槽，22、通孔，23、下茶管，24、开关阀门，25、存茶箱，26、不锈钢层，27、防潮板，28、手槽，29、密封板，30、接茶口，31、过滤网，32、卡扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种阶梯式陶瓷茶具，包括底座13，所述底座13的顶端右侧设有陶瓷台座14，所述陶瓷台座14的内部设有存茶箱25，所述存茶箱25的右端固定安装有密封板29，所述密封板29的外壁设有手槽28，所述存茶箱25的内壁设有不锈钢层26，所述不锈钢层26的内壁设有防潮板27，通过密封板29、不锈钢层26和防潮板27的配合提高存茶箱25存储茶叶的效果，所述陶瓷台座14的顶端固定安装有转流盘2，所述陶瓷台座14的顶端中心处固定安装有陶瓷茶壶1，所述陶瓷茶壶1的顶端活动连接有提拉头16，所述提拉头16的外侧设有卡台17，所述陶瓷茶壶1的顶端中心处设有卡槽21，所述卡台17与卡槽21相配合，通过卡台17和卡槽21的配合将提拉头16固定在陶瓷茶壶1上，所述提拉头16的底端固定安装有茶叶管18，所述茶叶管18的外壁设有通孔22，所述茶叶管18的底端设有螺纹塞帽19，所述螺纹塞帽19的底端固定安装有挂环20，通过设置螺纹塞帽19方便对茶叶管18放置和清除茶叶，所述陶瓷茶壶1的右侧底端设有下茶管23，所述下茶管23的截面设有开关阀门24，所述转流盘2的左端设有第一下水嘴3，所述陶瓷台座14的左侧设有接液盘6，通过转流盘2和接液盘6的配合使茶叶在泡制好后进行快速的散热，并且提高了茶具的新颖性，所述接液盘6的上表面中心处设有转槽5，所述转槽5的内部设有活动陶瓷球4，通过活动陶瓷球4和转槽5的配合进一步提高了陶瓷茶具的新颖性，所述接液盘6的上表面前侧设有第二下水嘴7，所述接液盘6的前侧安装有蓄茶罐8，泡制好的茶水通过转流盘2和接液盘6流入蓄茶罐8内，所述底座13的上表面固定安装有与陶瓷台座14、接液盘6和蓄茶罐8相匹配的适配座15，通过设置适配座15使陶瓷台座14、接液盘6和蓄茶罐8的放置位置进行固定，使茶水准确流入蓄茶罐8内，所述蓄茶罐8的顶端设有接茶口30，所述接茶口30的底端设有过滤网31，通过设置过滤网31对茶水中的茶叶进行过滤，所述过滤网31通过卡扣32与蓄茶罐8相连，所述蓄茶罐8的正面设有第三下水嘴9，所述第三下水嘴9的顶端安装有第一调节阀10，所述底座13的顶端前侧安装有置杯台12，所述置杯台12的顶端设有陶瓷茶杯11。

密封板29、不锈钢层26和防潮板27的配合提高存茶箱25存储茶叶的效果，卡台17和卡槽21的配合将提拉头16固定在陶瓷茶壶1上，茶叶放入茶叶管18内并倒入热水对茶叶进行泡制，打开开关阀门24使茶水流入转流盘2内，泡制好的茶水通过转流盘2和接液盘6流入蓄茶罐8内，转流盘2和接液盘6的配合使茶叶在泡制好后进行快速的散热，并且提高了茶具的新颖性，打开第一调节阀10使茶水流入陶瓷茶杯11内。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
