烹饪机及其盖体的制作方法

本实用新型涉及厨房用具领域，更具体而言，涉及一种烹饪机及其盖体。

背景技术：

现有的烹饪机盖体设计为不可拆的结构，导致烹饪机使用后，锅盖清洗困难，或者清洗不彻底，影响用户使用的满意度。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。

为此，本实用新型的一个方面的目的在于提供一种烹饪机的盖体。

本实用新型的另一个方面的目的在于提供一种包括上述烹饪机的盖体的烹饪机。

为实现上述目的，本实用新型的一个方面的实施例提供了一种烹饪机的盖体，该烹饪机的盖体包括：上盖组件；螺栓，连接在所述上盖组件上；锅盖；和螺母，所述锅盖和所述螺母依次套设在所述螺栓上，以通过所述螺母将所述锅盖紧固在所述上盖组件上。所述烹饪机的盖体还包括：搅拌装置，所述螺栓与所述上盖组件之间限定出安装空间，所述搅拌装置的一端位于所述安装空间内，所述搅拌装置的另一端穿出所述安装空间。

本实用新型上述实施例提供的烹饪机的盖体，盖设在锅体上，并能够打开或闭合锅体，优选地，上盖组件能够转动地连接在锅体上。该盖体包括上盖组件、螺栓、锅盖和螺母，通过螺栓和螺母实现上盖组件和锅盖的可拆卸连接，相对于现有技术中锅盖与上盖组件之间不可拆的结构，锅盖和上盖组件的组装和拆卸简单，从而方便对锅盖进行拆卸和清洗，提高了用户使用的满意度。

具体来说，螺栓与上盖组件相连接，且螺栓部分凸出上盖组件，将锅盖套设在螺栓凸出上盖组件的部分上，再将螺母套设在螺栓凸出上盖组件的部分上，利用螺母上的内螺纹和螺栓上的外螺纹的配合，将锅盖压在上盖组件上，实现锅盖与上盖组件的连接，实现盖体的正常使用；需要对锅盖进行清洗时，将盖体打开，将螺母从螺栓上拧下，再将锅盖从上盖组件上取下，即可对锅盖进行清洗，清洗完成后，将锅盖套设在螺栓上，并将螺母拧合在螺栓上即可。

螺栓内设有通孔，通孔的内壁面向内延伸形成固定部，固定部、容纳槽、通孔的内壁面之间限定出安装空间，用于容纳搅拌装置，搅拌装置的一端位于安装空间内，搅拌装置的另一端穿出通孔和螺母，实现对锅体内食物的搅拌作用。优选地，固定部上开设有第三通孔，搅拌装置的另一端穿出第三通孔和螺母。进一步地，固定部与搅拌装置之间设有第三密封圈。优选地，锅盖为玻璃盖。

另外，本实用新型上述实施例提供的烹饪机的盖体还具有如下附加技术特征：

优选地，所述螺栓通过紧固件与所述上盖组件相连接。

螺栓通过紧固件实现与上盖组件的连接，连接牢固、成本低。紧固件可以为螺钉、螺栓等。当然，螺栓也可以与上盖组件相卡接或通过螺纹相连接。或者，螺栓与上盖组件为一体式结构。

优选地，所述上盖组件靠近所述锅盖的表面上设有容纳槽，所述螺栓位于所述容纳槽内；所述螺栓内设有通孔，所述通孔的内壁面向内延伸形成固定部，所述固定部上设有螺钉孔，所述容纳槽的槽底壁上设有螺钉柱，螺钉依次穿过所述螺钉孔和所述螺钉柱，以连接所述螺栓与所述上盖组件。

上盖组件靠近锅盖的表面(内表面)上设有容纳槽，以容纳螺栓，方便螺栓与上盖组件的固定；螺栓内设有通孔，通孔的内壁面向内延伸形成固定部，螺钉依次穿过固定部上的螺钉孔和容纳槽上的螺钉柱，实现螺栓与上盖组件之间的连接。在一个具体的实施例中，固定部上开设有多个螺钉孔，容纳槽的槽底壁上设有凸出的分别与多个螺钉孔一一对应的多个螺钉柱，以增强螺栓与上盖组件之间的连接强度。

优选地，所述上盖组件和所述锅盖两相对设置的表面中的一个上设有限位凸起，另一个上设有与所述限位凸起相适配的限位孔。

上盖组件靠近锅盖的表面和锅盖靠近上盖组件的表面中的一个上设有限位凸起，另一个上设有与限位凸起相适配的限位孔，在将锅盖装配到上盖组件上的过程中，通过将限位凸起插入限位孔内，起到对锅盖的定位作用，避免锅盖相对于上盖组件的晃动，方便螺母拧合在螺栓上，从而提高用户装配锅盖的便利性。在一个具体的实施例中，上盖组件的内表面上设有限位凸起，锅盖上设有限位孔。除限位孔外，优选地，锅盖上还设有出气孔。当然，可以在上盖组件和锅盖中的一个上设置一个或多个限位凸起，另一个设置相对应的多个限位孔。

优选地，所述螺栓上远离所述上盖组件的端面与所述螺母之间设有第一密封圈。

螺栓上远离上盖组件的端面与螺母的连接处设有第一密封圈，以密封螺栓与螺母的连接处。在一个具体的实施例中，螺母远离上盖组件的端面向内延伸形成延伸边，延伸边上设有第一安装槽，第一密封圈位于第一安装槽内，将螺母拧合在螺栓上时，第一密封圈被挤压在螺栓与延伸边之间。

优选地，所述螺母与所述锅盖之间设有第二密封圈，以密封螺母与锅盖支架的连接处。在一个具体的实施例中，螺母上靠近锅盖的端面向外延伸形成连接部，连接部上开设有第二安装槽，第二密封圈位于第二安装槽内，螺母拧合在螺栓上时，第二密封圈被压紧在连接部与锅盖之间。

优选地，所述螺栓包括相对设置的第一端部和第二端部，所述第一端部的横截面积大于所述第二端部的横截面积，所述第一端部和所述第二端部的连接处形成台阶，所述锅盖套设在所述第一端部上，所述螺母套设在所述第二端部上；所述螺母靠近所述锅盖的端面向外延伸形成连接部，所述连接部上设有与所述台阶相适配的避让槽。

通孔包括第一端部内设置的第一通孔和第二端部内设置的第二通孔，第一端部的横截面积大于第二端部的横截面积，使得第一通孔的横截面积大于第二通孔的横截面积，搅拌装置包括电机，因而第一通孔的横截面积大于第二通孔的横截面积，能够增大安装空间的容积，方便电机在安装空间内的安装和固定；第一端部的横截面积大于第二端部的横截面积，使得第一端部与第二端部的连接处形成台阶，锅盖套设在第一端部上，第二端部上设有外螺纹，螺母套设在第二端部上，为实现螺母对锅盖的固定，螺母靠近锅盖的端面向外延伸形成连接部，连接部上设有与台阶相适配的避让槽。

优选地，连接部上设有用于容纳第二密封圈的第二安装槽。

优选地，所述锅盖上设有安装孔，所述螺栓穿过所述安装孔，且所述螺栓与所述安装孔之间为间隙配合。

锅盖上开设有安装孔，螺栓穿过安装孔，使得锅盖套设在螺栓上；为方便锅盖安装在螺栓上或从螺栓上拆卸，安装孔与螺栓之间为间隙配合，在安装过程中，为实现锅盖的定位，将锅盖套设在螺栓上后，将限位凸起插入限位孔内，避免锅盖的晃动。

优选地，螺母的外壁面上设有防滑筋。

锅盖的安装过程为：将锅盖套设在螺栓的第一端部上，并将限位凸起插入限位孔内，将螺母拧合在螺栓的第二端部；锅盖的拆卸过程为：将螺母从螺栓上拧下，将锅盖从上盖组件上取下。

本实用新型第二个方面的实施例提供一种烹饪机，包括：锅体；和上述任一实施例所述的烹饪机的盖体，所述盖体盖设在所述锅体上。

本实用新型第二个方面的实施例提供的烹饪机，包括锅体和盖体，盖体盖设在锅体上，并能够打开或闭合锅体，优选地，锅体与盖体之间为可转动连接，进一步地，上盖组件与锅体可转动连接。该烹饪机因包含第一个方面的实施例所述的烹饪机的盖体，因而具有第一个方面的实施例所述的盖体的有益效果，在此不再赘述。

本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是本实用新型的实施例所述的烹饪机的剖视结构示意图；

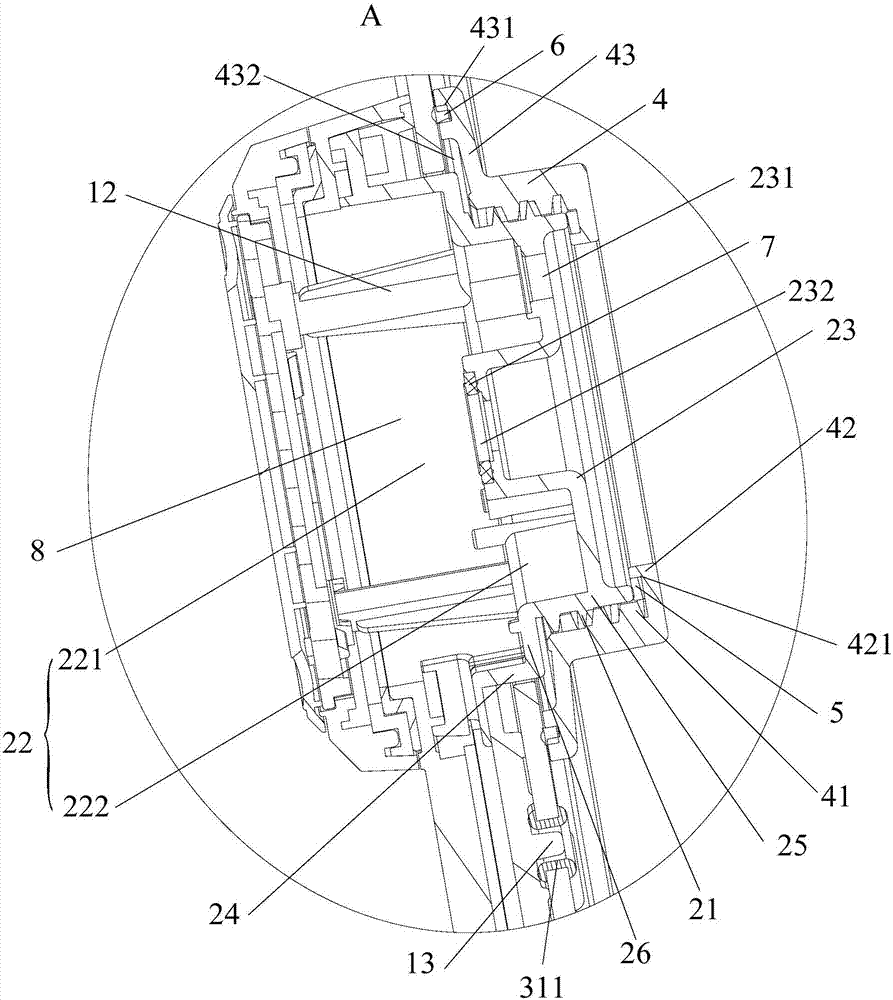

图2是图1中A部的放大结构示意图；

图3是图1所示的烹饪机的一种分解结构示意图；

图4是图3中B部的放大结构示意图；

图5是图1所示的烹饪机的另一种分解结构示意图；

图6是图5中C部的放大结构示意图；

图7是本实用新型的实施例所述的螺母的剖视结构示意图；

图8是本实用新型的实施例所述的烹饪机的分解结构示意图。

其中，图1至图8中附图标记与部件名称之间的对应关系为：

100盖体，1上盖组件，12螺钉柱，13限位凸起，2螺栓，21外螺纹，22 通孔，221第一通孔，221第二通孔，23固定部，231螺钉孔，232第三通孔， 24第一端部，25第二端部，26台阶，3锅盖，31安装孔，311限位孔，312 出气孔，4螺母，41内螺纹，42延伸边，421第一安装槽，43连接部，431 第二安装槽，432避让槽，44防滑筋，5第一密封圈，6第二密封圈，7第三密封圈，8安装空间，200锅体，300烹饪机。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照附图描述根据本实用新型一些实施例的烹饪机及其盖体。

如图1、图3、图5和图8所示，根据本实用新型一些实施例提供的一种烹饪机300的盖体100，盖设在烹饪机300的锅体200上，该烹饪机300的盖体100包括：上盖组件1、螺栓2、锅盖3和螺母4。螺栓2连接在上盖组件1上；锅盖3和螺母4依次套设在螺栓2上，以通过螺母4将锅盖3紧固在上盖组件1上。

本实用新型上述实施例提供的烹饪机300的盖体100，盖设在锅体200上，并能够打开或闭合锅体200，优选地，上盖组件1能够转动地连接在锅体200 上。该盖体100包括上盖组件1、螺栓2、锅盖3和螺母4，通过螺栓2和螺母4实现上盖组件1和锅盖3的可拆卸连接，相对于现有技术中锅盖3与上盖组件1之间不可拆的结构，锅盖3和上盖组件1的组装和拆卸简单，从而方便对锅盖3进行拆卸和清洗，提高了用户使用的满意度。

具体来说，螺栓2与上盖组件1相连接，且螺栓2部分凸出上盖组件1，将锅盖3套设在螺栓2凸出上盖组件1的部分，再将螺母4套设在螺栓2凸出上盖组件1的部分上，利用螺母4上的内螺纹41和螺栓2上的外螺纹21的配合，将锅盖3压在上盖组件1上，实现锅盖3与上盖组件1的连接，实现盖体100的正常使用；需要对锅盖3进行清洗时，将盖体100打开，将螺母4从螺栓2上拧下，再将锅盖3从上盖组件1上取下，即可对锅盖3进行清洗，清洗完成后，将锅盖3套设在螺栓2上，并将螺母4拧合在螺栓2上即可。

优选地，锅盖3为玻璃盖。

优选地，如图2、图4和图6所示，螺栓2通过紧固件与上盖组件1相连接。

螺栓2通过紧固件实现与上盖组件1的连接，连接牢固、成本低。紧固件可以为螺钉、螺栓等。当然，螺栓2也可以与上盖组件1相卡接或通过螺纹相连接。或者，螺栓2与上盖组件1为一体式结构。

优选地，如图2、图4和图6所示，上盖组件1靠近锅盖3的表面上设有容纳槽，螺栓2位于容纳槽内；螺栓2内设有通孔22，通孔22的内壁面向内延伸形成固定部23，固定部23上设有螺钉孔231，容纳槽的槽底壁上设有螺钉柱12，螺钉依次穿过螺钉孔231和螺钉柱12，以连接螺栓2与上盖组件1。

上盖组件1靠近锅盖3的表面(内表面)上设有容纳槽，以容纳螺栓2，方便螺栓2与上盖组件1的固定；螺栓2内设有通孔22，通孔22的内壁面向内延伸形成固定部23，螺钉依次穿过固定部23上的螺钉孔231和容纳槽上的螺钉柱12，实现螺栓2与上盖组件1之间的连接。在一个具体的实施例中，固定部23上开设有多个螺钉孔231，容纳槽的槽底壁上设有分别与多个螺钉孔231一一对应的多个螺钉柱12，以增强螺栓2与上盖组件1之间的连接强度。

优选地，如图2、图4和图6所示，上盖组件1和锅盖3两相对设置的表面中的一个上设有限位凸起13，另一个上设有与限位凸起13相适配的限位孔 311。

上盖组件1靠近锅盖3的表面和锅盖3靠近上盖组件1的表面中的一个上设有限位凸起13，另一个上设有与限位凸起13相适配的限位孔311，在将锅盖3装配到上盖组件1上的过程中，通过将限位凸起13插入限位孔311内，起到对锅盖3的定位作用，避免锅盖3相对于上盖组件1的晃动，方便螺母4 拧合在螺栓2上，从而提高用户装配锅盖3的便利性。在一个具体的实施例中，上盖组件1的内表面上设有限位凸起13，锅盖3上设有限位孔311。除限位孔 311外，如图8所示，优选地，锅盖3上还设有出气孔312。当然，可以在上盖组件1和锅盖3中的一个上设置一个或多个限位凸起13，另一个设置相对应的多个限位孔311。

优选地，如图2所示，螺栓2上远离上盖组件1的端面与螺母4之间设有第一密封圈5。

螺栓2上远离上盖组件1的端面与螺母4的连接处设有第一密封圈5，以密封螺栓2与螺母4的连接处。在一个具体的实施例中，如图2和图7所示，螺母4远离上盖组件1的端面向内延伸形成延伸边42，延伸边42上设有第一安装槽421，第一密封圈5位于第一安装槽421内，将螺母4拧合在螺栓2上时，第一密封圈5被挤压在螺栓2与延伸边42之间。

优选地，如图2所示，螺母4与锅盖3之间设有第二密封圈6，以密封螺母4与锅盖3支架的连接处。在一个具体的实施例中，如图2和图7所示，螺母4上靠近锅盖3的端面向外延伸形成连接部43，连接部43上开设有第二安装槽431，第二密封圈6位于第二安装槽431内，螺母4拧合在螺栓2上时，第二密封圈6被压紧在连接部43与锅盖3之间。

优选地，如图1至图6所示，烹饪机300的盖体100还包括搅拌装置(未示出)，螺栓2与上盖组件1之间限定出安装空间8，搅拌装置的一端位于安装空间8内，搅拌装置的另一端穿出安装空间8。

螺栓2内设有通孔22，通孔22的内壁面向内延伸形成固定部23，固定部 23、容纳槽、通孔22的内壁面之间限定出安装空间8，用于容纳搅拌装置，搅拌装置的一端位于安装空间8内，搅拌装置的另一端穿出通孔22和螺母4，实现对锅体200内食物的搅拌作用。优选地，固定部23上开设有第三通孔232，搅拌装置的另一端穿出第三通孔232和螺母4。进一步地，固定部23与搅拌装置之间设有第三密封圈7。

优选地，如图2、图4、图6和图7所示，螺栓2包括相对设置的第一端部24和第二端部25，第一端部24的横截面积大于第二端部25的横截面积，第一端部24和第二端部25的连接处形成台阶26，锅盖3套设在第一端部24 上，螺母4套设在第二端部25上；螺母4靠近锅盖3的端面向外延伸形成连接部43，连接部43上设有与台阶26相适配的避让槽432。

通孔22包括第一端部24内设置的第一通孔221和第二端部25内设置的第二通孔222，第一端部24的横截面积大于第二端部25的横截面积，使得第一通孔221的横截面积大于第二通孔222的横截面积，搅拌装置包括电机，因而第一通孔221的横截面积大于第二通孔222的横截面积，能够增大安装空间 8的容积，方便电机在安装空间8内的安装和固定；第一端部24的横截面积大于第二端部25的横截面积，使得第一端部24与第二端部25的连接处形成台阶26，锅盖3套设在第一端部24上，第二端部25上设有外螺纹21，螺母 4套设在第二端部25上，为实现螺母4对锅盖3的固定，螺母4靠近锅盖3 的端面向外延伸形成连接部43，连接部43上设有与台阶26相适配的避让槽 432。第一端部24位于容纳槽内，并与上盖组件1相连接。

优选地，如图2所示，连接部43上设有用于容纳第二密封圈6的第二安装槽431。

优选地，如图2和图4所示，锅盖3上设有安装孔31，螺栓2穿过安装孔31，且螺栓2与安装孔31之间为间隙配合。

锅盖3上开设有安装孔31，螺栓2穿过安装孔31，使得锅盖3套设在螺栓2上；为方便锅盖3安装在螺栓2上或从螺栓2上拆卸，安装孔31与螺栓 2之间为间隙配合，在安装过程中，为实现锅盖3的定位，将锅盖3套设在螺栓2上后，将限位凸起13插入限位孔311内，避免锅盖3的晃动。

优选地，如图8所示，螺母4的外壁面上设有防滑筋44。

锅盖3的安装过程为：将锅盖3套设在螺栓2的第一端部24上，并将限位凸起13插入限位孔311内，将螺母4拧合在螺栓2的第二端部25；锅盖3 的拆卸过程为：将螺母4从螺栓2上拧下，将锅盖3从上盖组件1上取下。

本实用新型第二个方面的实施例提供一种烹饪机300，包括锅体200和上述任一实施例的烹饪机300的盖体100，盖体100盖设在锅体200上。

本实用新型第二个方面的实施例提供的烹饪机300，包括锅体200和盖体 100，盖体100盖设在锅体200上，并能够打开或闭合锅体200，优选地，锅体200与盖体100之间为可转动连接，进一步地，上盖组件1与锅体200可转动连接。该烹饪机300因包含第一个方面的实施例的盖体100，因而具有第一个方面的实施例的盖体100的有益效果，在此不再赘述。

综上所述，本实用新型实施例提供的烹饪机300的盖体100，通过螺母4 和螺栓2的配合实现锅盖3与上盖组件1之间的可拆卸连接，方便对锅盖3 进行清洗，且清洗后锅盖3能够方便的安装在上盖组件1上。

在本实用新型的描述中，除非另有明确的规定和限定，术语“多个”是指两个或两个以上；除非另有规定或说明，术语“连接”、“固定”等均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接，或电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

本说明书的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或单元必须具有特定的方向、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
