连接组件的制作方法

本实用新型连接组件，涉及机械技术领域；具体涉及。

背景技术：

目前，家庭居室的空间有限，在居室中摆上一张大床或桌体或用于工作的平台，居室中便没有空间了，为了节省空间，诸如沙发床、折叠床、折叠桌、折叠椅等产品便应运而生，但是，这些家具摆在居室中，仍然给人以凌乱的感觉。也有将柜体与床体相结合的产品，但其结构繁琐复杂，制作成本高，使用不够方便。基于发明人的专业知识和丰富的工作经验以及对事业精益求精的不懈追求，在认真和充分调查、了解、分析、总结、研究已有公知技术及现状基础上，创造性的采取“设置可转动连接件”关键技术，研制成功了本实用新型、制作出了“连接组件”新装置，为柜体或墙体与床体、柜体或墙体与桌体、柜体或墙体与平台、柜体或墙体与台面、柜体或墙体与梳妆台的有机连接提供了方便，有效的解决了已有公知技术及现状存在的不足、缺陷与弊端，有效的提高了本行业的技术水平。

技术实现要素：

本实用新型采取“设置可转动连接件”关键技术、提供了“连接组件”新装置，其连接杆与连接件固定连接，方轴依次穿装可转动连接件的方形轴孔、方轴保护圈、连接臂上方的方形轴孔之后与固定螺丝螺纹固定连接，可转动连接件上方的圆形轴孔与连接件上的轴孔通过轴转动活连接。用于柜体或墙体与床体、柜体或墙体与桌体、柜体或墙体与平台、柜体或墙体与梳妆台的连接。

通过本实用新型达到的目的是：①、采取“设置可转动连接件”关键技术、提供了“连接组件”新装置。②、本实用新型设置有可转动连接件，固定的连接臂通过可转动连接件可使连接杆竖立起来或处于平放状态。③、本实用新型的连接杆与连接件固定连接，连接杆可与床体、或平台、或台面、或梳妆台中的一种固定连接，所以可应用于对床体、或平台、或台面、或梳妆台的竖立起来或处于平方状态，可有效的节省居室空间。④、本实用新型的设计科学合理、结构简单巧妙、生产成本低廉、效果稳定可靠、应用范围广泛、利于推广应用。⑤、本实用新型解决了已有公知技术及现状存在的不足、缺陷与弊端。⑥、本实用新型为消费者带来了方便，有效的提高了本行业的技术水平。

为实现上述目的，本实用新型提供的技术方案为：

一种连接组件，由连接杆、连接件、方轴、可转动连接件、方轴保护圈、连接臂、固定螺丝构成；

所述连接组件，其连接杆与连接件固定连接，其方轴依次穿装可转动连接件的方形轴孔、方轴保护圈、连接臂上方的方形轴孔之后与固定螺丝螺纹固定连接，其可转动连接件上方的圆形轴孔与连接件上的轴孔通过轴转动活连接。

所述的连接组件，所述连接杆为长杆状结构，所述连接件为左端设置有轴孔的、扣置的槽体状结构，所述方轴为一端设置有法兰盘的方轴，所述可转动连接件为上小下大、上方设置有圆形轴孔、下方设置有方形轴孔的椭圆形块状结构，所述方轴保护圈为管状结构，所述连接臂为上方设置有方形轴孔的反向L形的板状结构，所述固定螺丝为用于紧固的固定螺丝。

所述的连接组件，所述连接臂上方的方形轴孔大于方轴的轴径。

所述的连接组件，所述连接件为左端设置有轴孔的、扣置的槽体状结构，替换为连接件为左右两端均设置有轴孔的、扣置的槽体状结构。

本实用新型的工作原理及工作过程是：本实用新型采取“设置可转动连接件”关键技术，提供了“连接组件”新装置。所以，本实用新型的工作原理及工作过程的关键，就是可转动连接件。因为，连接臂是固定不动的，连接杆与连接件固定连接，可转动连接件上方的圆形轴孔与连接件上的轴孔通过轴转动活连接。当可转动连接件转动时，通过连接件可使连接杆竖立起来或处于平放的状态。

这样，本实用新型便可以应用于柜体或墙体与床体、柜体或墙体与桌体、柜体或墙体与平台、柜体或墙体与台面、柜体或墙体与梳妆台的连接。其中柜体或墙体便是本实用新型中所述的连接臂。通过多个连接件2与相应多个数量的可转动连接件4通过轴转动活连接，且多个连接件2与相应多个数量的连接杆1固定连接，且连接杆1选择与床体、平台、台面、梳妆台中的一种固定连接，这样，通过本实用新型便可以使床体、或桌体、或平台、或台面、或梳妆台竖立起来而节省空间，或使床体、或桌体、或平台、或台面、或梳妆台处于平放的状态而进行使用。

本实用新型的工作原理及工作过程简便易行，其设计科学合理、结构简单巧妙、生产成本低廉、效果稳定可靠、应用范围广泛、利于推广应用。

由于采用了本实用新型所提供的技术方案；由于本实用新型采取“设置可转动连接件”关键技术；由于本实用新型的工作原理及工作过程所述；由于本实用新型其连接杆与连接件固定连接，方轴依次穿装可转动连接件的方形轴孔、方轴保护圈、连接臂上方的方形轴孔之后与固定螺丝螺纹固定连接，可转动连接件上方的圆形轴孔与连接件上的轴孔通过轴转动活连接。用于柜体或墙体与床体、柜体或墙体与桌体、柜体或墙体与平台、柜体或墙体与梳妆台的连接。使得本实用新型与已有公知技术及现状相比，获得的有益效果是：

1、本实用新型采取了“设置可转动连接件”关键技术，提供了“连接组件”新装置。

2、本实用新型设置有可转动连接件，固定的连接臂通过可转动连接件可使连接杆竖立起来或处于平放状态。

3、本实用新型的连接杆与连接件固定连接，连接杆可与床体、或平台、或台面、或梳妆台中的一种固定连接，所以可应用于对床体、或平台、或台面、或梳妆台的竖立起来或处于平方状态，可有效的节省居室空间。

4、本实用新型的设计科学合理、结构简单巧妙、生产成本低廉、效果稳定可靠、应用范围广泛、利于推广应用。

5、本实用新型解决了已有公知技术及现状存在的不足、缺陷与弊端。

6、本实用新型为消费者带来了方便，有效的提高了本行业的技术水平。

附图说明

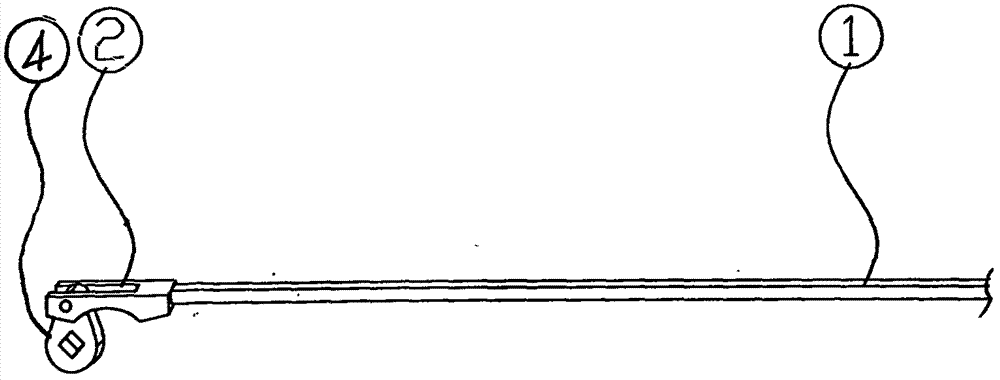

图1为本实用新型具体实施方式的示意图。

图2为本实用新型具体实施方式中连接杆1与连接件2连接状况的示意图。

图3为本实用新型具体实施方式中方轴、可转动连接件、方轴保护圈、连接臂、固定螺丝连接之前的爆炸示意图。

图4为本实用新型具体实施方式中方轴、可转动连接件、方轴保护圈、连接臂、固定螺丝连接之后的立体示意图。

图中的标号：1、连接杆，2、连接件，3、方轴，4、可转动连接件，5、方轴保护圈，6、连接臂，7、固定螺丝。

具体实施方式

下面结合说明书附图，对本实用新型作详细描述。正如说明书附图1、2、3、4所示：

一种连接组件，由连接杆1、连接件2、方轴3、可转动连接件4、方轴保护圈5、连接臂6、固定螺丝7构成；

所述连接组件，其连接杆1与连接件2固定连接，其方轴3依次穿装可转动连接件4的方形轴孔、方轴保护圈5、连接臂6上方的方形轴孔之后与固定螺丝7螺纹固定连接，其可转动连接件4上方的圆形轴孔与连接件2上的轴孔通过轴转动活连接。

所述的连接组件，所述连接杆1为长杆状结构，所述连接件2为左端设置有轴孔的、扣置的槽体状结构，所述方轴3为一端设置有法兰盘的方轴，所述可转动连接件4为上小下大、上方设置有圆形轴孔、下方设置有方形轴孔的椭圆形块状结构，所述方轴保护圈5为管状结构，所述连接臂6为上方设置有方形轴孔的反向L形的板状结构，所述固定螺丝7为用于紧固的固定螺丝。

所述的连接组件，所述连接臂6上方的方形轴孔大于方轴3的轴径。

所述的连接组件，所述连接件2为左端设置有轴孔的、扣置的槽体状结构，替换为连接件2为左右两端均设置有轴孔的、扣置的槽体状结构。这样，一个连接件2便可以同时与两个可转动连接件4通过轴转动活连接。通过多个连接件2与相应多个数量的可转动连接件4通过轴转动活连接，且多个连接件2与相应多个数量的连接杆1固定连接，且连接杆1选择与床体、平台、台面、梳妆台中的一种固定连接，本实用新型便可以应用于柜体或墙体与床体、柜体或墙体与桌体、柜体或墙体与平台、柜体或墙体与台面、柜体或墙体与梳妆台的连接，通过本实用新型便可以使床体、或桌体、或平台、或台面、或梳妆台竖立起来而节省空间，或使床体、或桌体、或平台、或台面、或梳妆台处于平放的状态而进行使用。

在上述的具体实施过程中：对所述连接件2为左端设置有轴孔的、扣置的槽体状结构替换为连接件2为左右两端均设置有轴孔的、扣置的槽体状结构进行了实施；获得了预期的良好效果。

以上仅为本实用新型的较佳实施例，并非对本实用新型作任何形式上的限制；凡本行业技术人员均可顺畅实施；但在不脱离本实用新型技术方案作出修饰与演变的等同变化，均为本实用新型的技术方案。
