一种鞋子用放置架的制作方法

本发明涉及日常用具技术领域，具体涉及一种鞋子用放置架。

背景技术：

穿在脚上防止脚受到伤害的一种物品，在人类文明史前期是草鞋、布鞋，如今以皮鞋多见。现有在市面上出售的放置式鞋柜，虽然可以很便利放置鞋子，但占地空间大，只适宜在住房面积大的家庭使用，即使这样，在家庭人员较多时，或经常有亲朋来做客时，鞋子也是满地乱摆，有时难免有相互踩踏，弄坏鞋子的尴尬现象，若再买一个鞋柜，体积太大，很占地盘。另，对住房面积小的农民工家庭或人口数较大的家庭，购置或摆放一个体积高度大的鞋柜是一种难以忍受的极大浪费，因此，人们只好采用体积较小的货架式鞋架(一般是用塑料杆或不锈钢管材制成四层的鞋架)，但仍然要占据一部分宝贵地盘，且用不久就左右摇摆，这是因为，一般四层的鞋架的高度是由四双鞋子的长度加在一起作为鞋架的高度，高度仍然偏高所致。在专利号为CN201020205374.4的专利文件中，公开了一种壁挂式伸缩鞋架，包括由左、右竖杆和上、下横杆组成的方形框架，在方形框架正面的上、下横杆上设有挂鞋子用的弧形鞋插，在方形框架的左、右竖杆之间设有若干层隔架杆，其特征是：在每层隔架杆上还活动配设套接有可横向外伸和收回的挂鞋用伸缩杆架。所述每根伸缩杆架是通过安装于其内侧的滑杆组件与各层相应的隔架杆活动连接，在每根伸缩杆架上亦配设有挂鞋子用的弧形鞋插。本发明的有益效果是：可以适应不同的搁置空间，由于不占用室内地板面积，实际占用室内有效空间少，结构简单，鞋子插挂和取下都十分便捷，适合住房面积小或人口数较多的家庭和职工宿舍使用。

上述专利文件可以适应不同的搁置空间，由于并不占用室内地板面积，实际占用室内有效空间少，但是对于如何提供一个结构简单，功能齐全，操作简便，适用范围更广的鞋子用放置架缺少技术性解决方案。

技术实现要素：

针对现有技术的不足，本发明提供了一种鞋子用放置架，用于解决如何提供一个结构简单，功能齐全，操作简便，适用范围更广的鞋子用放置架的问题。

本发明通过以下技术方案予以实现：

一种鞋子用放置架，包括支架、框架、支撑板、取鞋部分、活动板部分、伸缩支架和储物箱；所述取鞋部分包括斜板、底板和挡板，所述底板一端与所述斜板相连、另外一端与所述挡板相连，所述活动板部分包括活动板、转轴和限位板，所述活动板通过所述转轴旋转设置在所述框架内，所述限位板通过安装轴设置在所述框架边框的底面上，所述支架与所述框架的顶角位置相连，所述伸缩支架底端与所述框架顶角位置相连、其顶端与所述支撑板顶角位置相连，所述储物箱通过旋转轴设置在所述支撑板的底部中央位置。

优选的，所述支架有4个，其中两个同处于横向水平线上的支架另外一端与底座相连，另外两个同处于横向水平线的支架另外一端设置在所述底板上。

优选的，所述储物箱为圆柱形，其圆周表面上设有夹角相等的储物室。

优选的，所述限位板的长度大于所述框架边框的宽度，所述限位板旋动设置在所述框架边框的底面上。

优选的，所述斜板与水平方向的夹角是60°。

优选的，所述储物箱的直径等于所述支撑板的宽度。

本发明的有益效果为：

本发明在框架内设置通过转轴安装的活动板，活动板通过限位板可被限位在框架内，此时可以将鞋子放置在限位板上，当需要取用鞋子的时候，避免掏取的麻烦，直接转动限位板，此时活动板由于重力作用绕转轴往下旋转，旋转至斜板位置处停止，鞋子会掉落下来进入底板，底板另一端连接挡板，防止鞋子滚落其他位置，储物箱设置多个储物室，可将袜子防止进去，同时储物箱可旋转，取用袜子的时候比较便捷，伸缩支架可改变鞋子放置处的高度，适用更多种类的鞋子，操作十分便捷，本发明结构简单，功能齐全，操作简便，适用范围更广，具有很强的实用性。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

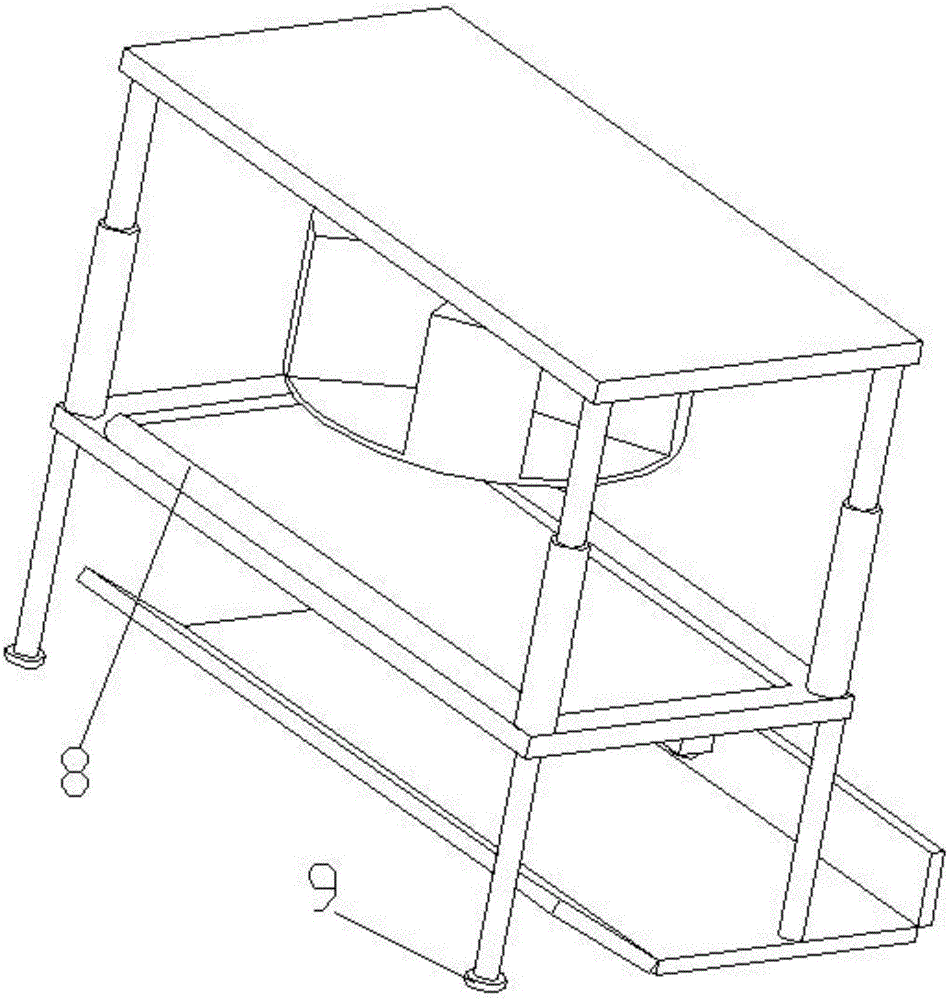

图1是本发明的主视结构示意图；

图2是本发明的后视结构示意图；

图3是本发明的底视结构示意图；

图中的标号分别代表：

1、底板；2、斜板；3、挡板；4、支架；5、框架；6、伸缩支架；7、支撑板；8、转轴；9、底座；10、安装轴；11、限位板；12、储物箱；13、旋转轴；14、活动板。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、图2和图3所示的一种鞋子用放置架，包括支架、框架、支撑板、取鞋部分、活动板部分、伸缩支架和储物箱；取鞋部分包括斜板、底板和挡板，底板一端与斜板相连、另外一端与挡板相连，活动板部分包括活动板、转轴和限位板，活动板通过转轴旋转设置在框架内，限位板通过安装轴设置在框架边框的底面上，支架与框架的顶角位置相连，伸缩支架底端与框架顶角位置相连、其顶端与支撑板顶角位置相连，储物箱通过旋转轴设置在支撑板的底部中央位置。

具体的，支架有4个，其中两个同处于横向水平线上的支架另外一端与底座相连，另外两个同处于横向水平线的支架另外一端设置在底板上，储物箱为圆柱形，其圆周表面上设有夹角相等的储物室，限位板的长度大于框架边框的宽度，限位板旋动设置在框架边框的底面上，斜板与水平方向的夹角是60°，储物箱的直径等于支撑板的宽度。

本发明在框架内设置通过转轴安装的活动板，活动板通过限位板可被限位在框架内，此时可以将鞋子放置在限位板上，当需要取用鞋子的时候，避免掏取的麻烦，直接转动限位板，此时活动板由于重力作用绕转轴往下旋转，旋转至斜板位置处停止，鞋子会掉落下来进入底板，底板另一端连接挡板，防止鞋子滚落其他位置，储物箱设置多个储物室，可将袜子防止进去，同时储物箱可旋转，取用袜子的时候比较便捷，伸缩支架可改变鞋子放置处的高度，适用更多种类的鞋子，操作十分便捷，本发明结构简单，功能齐全，操作简便，适用范围更广，具有很强的实用性。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
